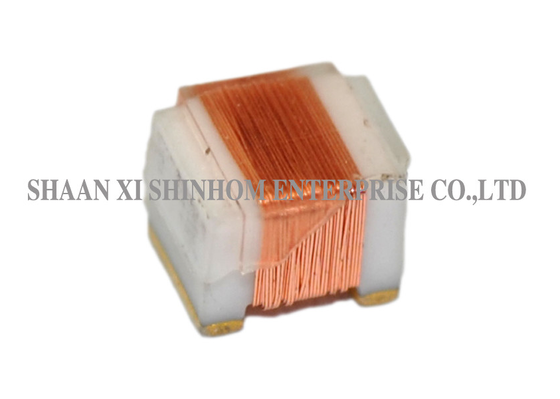

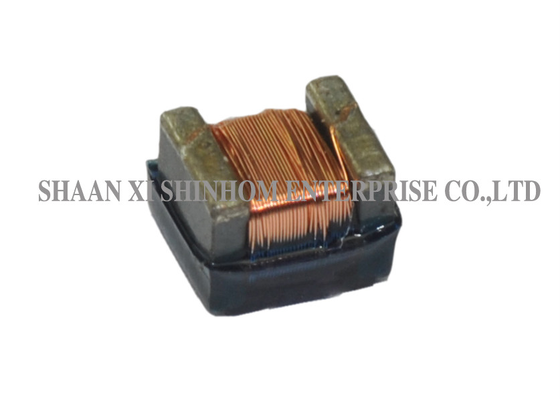

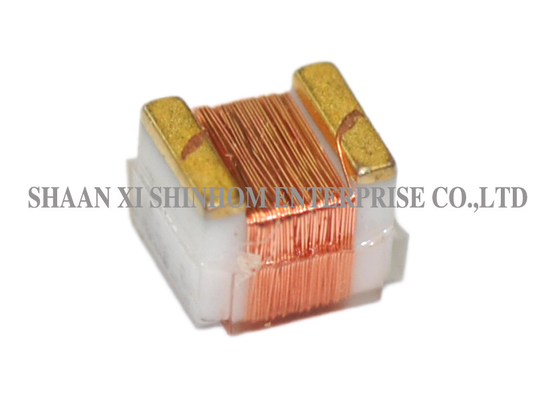

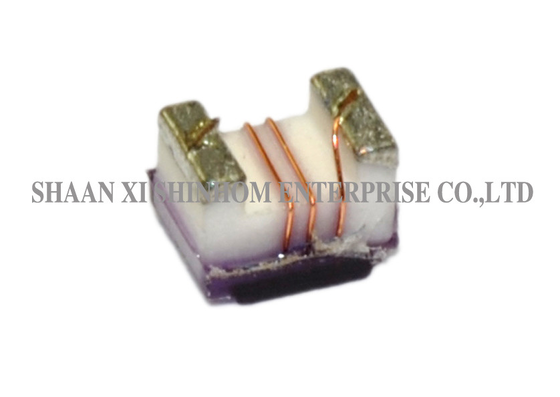

Induktor Chip Keramik Lilit Kawat Seri AISC Q Tinggi SRF Tinggi untuk Komunikasi Nirkabel dan GPS

PeraturanSeri AISCSMD wire-winding ceramic inductor memiliki desain frekuensi tinggi dan struktur wire-winding, menawarkan faktor Q yang tinggi dan karakteristik frekuensi resonansi diri yang tinggi,memastikan kinerja transmisi sinyal yang sangat baik dalam sirkuit frekuensi tinggiProduk ini menawarkan inti keramik sebagai standar, dengan inti ferit opsional, cocok untuk kebutuhan frekuensi dan induktansi yang berbeda.Keandalan tinggi dan stabilitas termal yang sangat baik memastikan operasi stabil jangka panjang dalam berbagai kondisi. Beberapa ukuran standar dari 0402 hingga 1812 tersedia untuk memenuhi persyaratan tata letak PCB yang berbeda.dan sistem telekomunikasi.

Fitur:

• Keramik Core ((Ferrite core opsional)
• Desain frekuensi tinggi
• Nilai Q yang sangat baik
• SRF yang sangat baik
• Keandalan tinggi
• Stabilitas termal yang sangat baik
• Ukuran 0402/0603/0805/1008/1210/1812

Aplikasi:

• Modem
• Radio Seluler
• Telepon Tanpa Kabel
• Sistem Posisi Global
• Sistem Telekomunikasi

Informasi teknis:

• Pengujian: (setara dapat diterima),konduktansi: HP4191A,Q:HP4291A,SRF:HP8753B,RDC:diukur @ 25°C
• Suhu operasi: Keramik -40°C sampai +125°C
• Metalisasi pad: Tungsten-nikel dengan lampu kilat emas
• Metode pengelasan: Wave, Reflow, Vapor Phase
• Kemampuan pengelasan: Max 260°C selama 10 detik

Catatan: Ukuran produk dan induktansi dapat disesuaikan

FAQ

T: Bagaimana memilih antara inti keramik dan inti ferit?

A: Inti keramikmenawarkan faktor Q yang lebih tinggi dan karakteristik frekuensi tinggi yang lebih baik, cocok untuk pita RF dan gelombang mikro.Inti ferritmemiliki permeabilitas magnetik yang lebih tinggi, memungkinkan nilai induktansi yang lebih besar dalam volume yang sama, cocok untuk aplikasi frekuensi rendah atau aplikasi yang membutuhkan nilai induktansi yang lebih tinggi.Keramik adalah konfigurasi standar, sedangkan ferit adalah pilihan opsional.

T: Apa manfaat dari faktor Q yang tinggi untuk desain sirkuit?

A:Faktor Q yang tinggi berarti kehilangan energi yang lebih rendah dan selektivitas frekuensi yang lebih baik pada frekuensi tertentu.meningkatkan penolakan filter di luar band, dan meningkatkan stabilitas frekuensi osilator.

T: Apa ukuran kemasan yang tersedia untuk seri ini?

A:Ada enam ukuran standar yang tersedia:0402, 0603, 0805, 1008, 1210, dan 1812Mereka dapat dipilih secara fleksibel berdasarkan ruang PCB dan persyaratan induktansi.

T: Apa keuntungan dari struktur kawat-gulungan dibandingkan dengan struktur multi-lapisan?

A:Struktur kawat-lilitan menawarkan faktor Q yang lebih tinggi dan kapasitas arus yang lebih tinggi pada frekuensi tinggi, terutama cocok untuk aplikasi frekuensi tinggi yang membutuhkan faktor Q yang tinggi dan arus yang tinggi,seperti RF front-end dan penguat daya.
