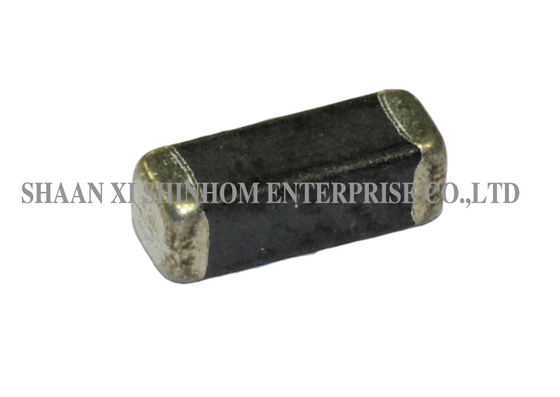

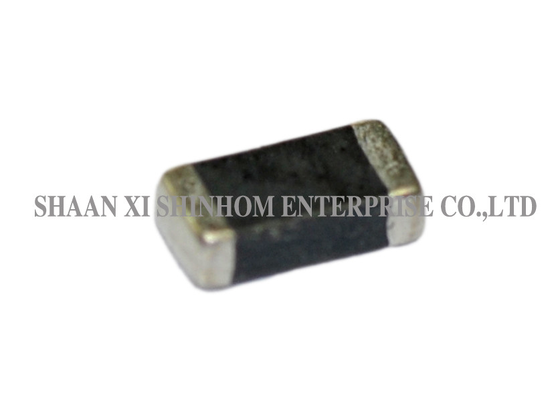

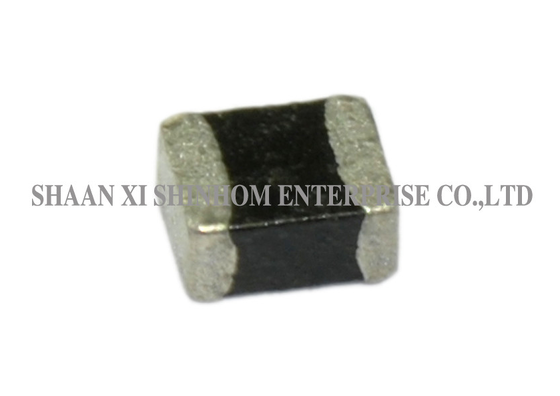

AIML0603 Series Multilayer Chip Inductor Low DCR untuk Perangkat Komunikasi dan Elektronik Portable

Induktor Chip Seri AIML0603

Seri AIML0603 induktor chip multi-layer memiliki desain sirkuit magnetik tertutup yang secara efektif mencegah crosstalk. Produk ini menawarkan DCR rendah dan keandalan tinggi, memastikan integritas transmisi sinyal dalam sirkuit frekuensi tinggi. Produk ini menawarkan solderabilitas yang sangat baik dan cocok untuk proses pemasangan kepadatan tinggi dan solder reflow. Berbagai ukuran standar dari 0402 hingga 1210 tersedia untuk memenuhi persyaratan tata letak PCB yang berbeda. Produk ini banyak digunakan di komputer pribadi, perangkat portabel, perangkat penyimpanan, peralatan medis, instrumen uji dan pengukuran, printer, pengontrol otomatisasi, konverter, dan peralatan komunikasi.

Fitur

• Keandalan tinggi
• Ukuran 0402 / 0603 / 0805 / 1206 / 1210
• Sirkuit magnetik tertutup
• Menghindari crosstalk
• Solderabilitas sangat baik
• Tindakan pencegahan untuk mematuhi FCC, VDE, CSA, VCCI, dan CE
• Sirkuit magnetik tertutup menghindari crosstalk
• Cocok untuk pemasangan kepadatan tinggi dan solder reflow

Aplikasi

1. Komputer Pribadi
2. Peralatan Portabel
3. CD-ROM, Hard Disk, Modem, Printer
4. DSC, DVC, PDA, DVD, dan HDD
5. Peralatan Medis
6. Peralatan Uji/Pengukuran
7. Peralatan Printer
8. Pengontrol Peralatan Otomatis
9. Konverter
10. Perangkat Komunikasi, Ponsel, GPS, PDA

Informasi Teknis

1. Pengujian: (Setara dapat diterima) Induktansi & Q-HP4195A+HP41951
2. DCR: VOAC-7412
3. SRF: HP8753C
4. Solderabilitas: 75% dari elektroda terminal harus tertutup Pemanasan awal: @ 180°C ± 5°C selama 2-3 menit Suhu solder: 230°C selama 4 detik ± 1 detik Fluks: Perendaman dalam larutan metanol dengan Kolofoni selama 3 hingga 5 detik.
5. IDC: Arus DC di mana nilai L awal berkurang 5% dengan penerapan bias DC atau nilai arus di mana suhu elemen meningkat sebesar 20°C
6. Suhu Operasi: -40°C hingga +100°C
7. Catatan: Ukuran produk dan induktansi dapat disesuaikan

FAQ

T: Ukuran paket apa saja yang tersedia untuk seri ini?

J: Tersedia lima ukuran standar: 0402, 0603, 0805, 1206, dan 1210. Ukuran ini dapat dipilih secara fleksibel berdasarkan ruang PCB dan persyaratan induktansi.

T: Apakah produk ini cocok untuk solder reflow?

J: Ya. Produk ini cocok untuk solder reflow dengan solderabilitas yang sangat baik, menjadikannya cocok untuk jalur produksi SMT otomatis dan pemasangan kepadatan tinggi.

T: Bagaimana cara mengajukan sampel? Berapa lama waktu tunggu?

J: Anda dapat mengajukan permohonan sampel melalui situs web atau email kami. Harap berikan informasi perusahaan Anda dan model target (termasuk ukuran dan nilai induktansi). Sampel gratis dan akan dikirim dalam waktu 3-5 hari kerja. Waktu tunggu pesanan massal umumnya 2-8 minggu.
