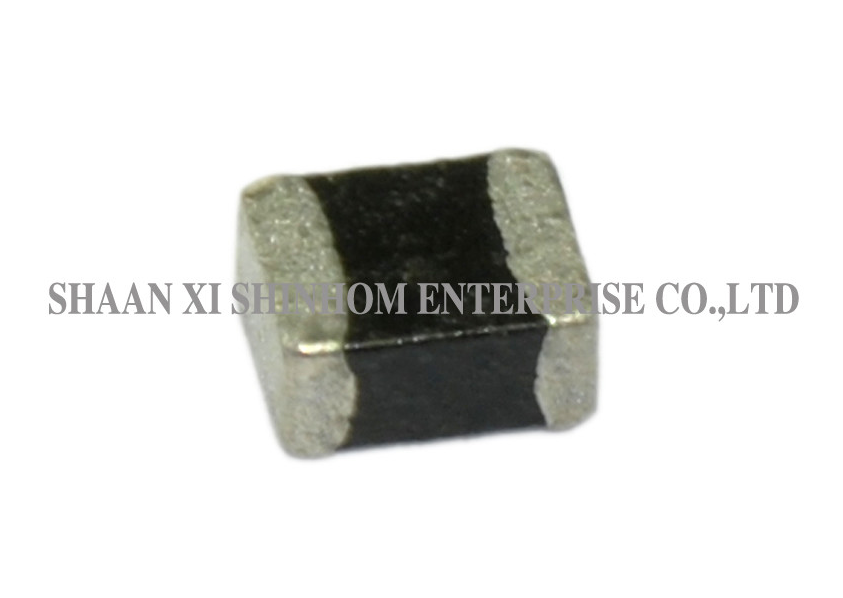

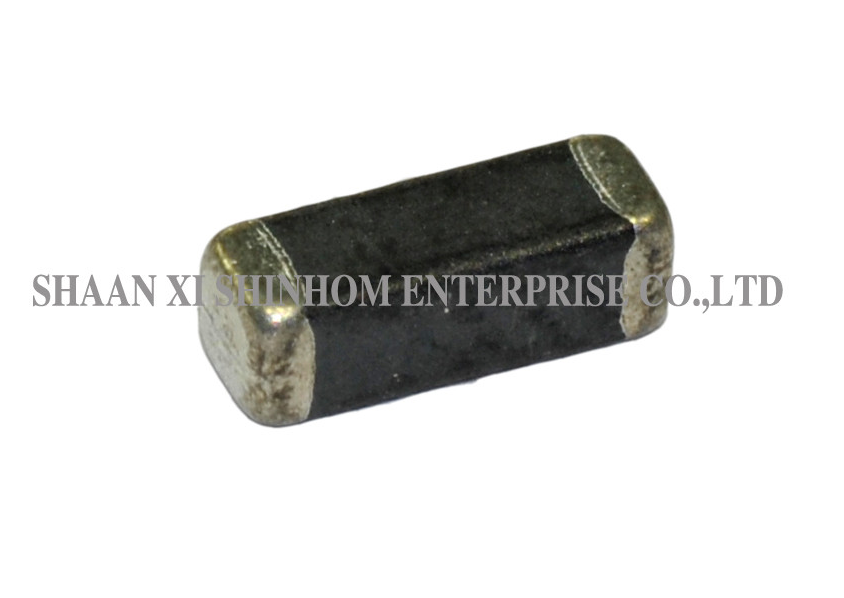

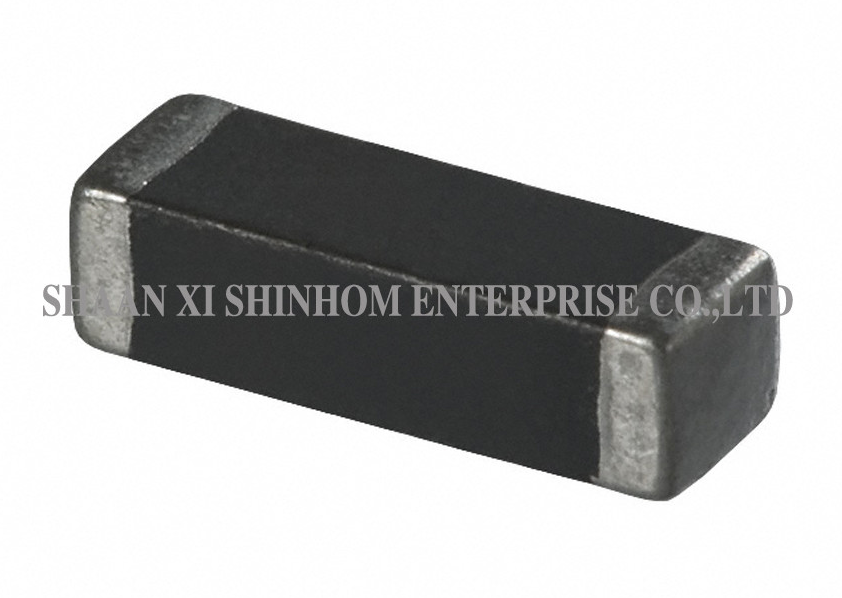

AIML1206 Series Multilayer Chip Inductor Low DCR untuk Perangkat Komunikasi

Seri AIML1206 multi-layer chip inductor memiliki desain sirkuit magnetik tertutup yang secara efektif mencegah crosstalk. Produk ini menawarkan DCR rendah, keandalan tinggi, dan kemampuan solder yang sangat baik, memastikan integritas transmisi sinyal dalam sirkuit frekuensi tinggi.Produk ini cocok untuk proses pemasangan densitas tinggi dan soldering reflow. Tersedia berbagai ukuran standar mulai dari 0402 hingga 1210 untuk memenuhi kebutuhan tata letak PCB yang berbeda.Produk ini banyak digunakan pada komputer pribadi, perangkat portabel, peralatan medis, instrumen uji dan pengukuran, peralatan printer, dan peralatan komunikasi.

Fitur:

• Sirkuit magnetik tertutup
• Kemampuan solder yang sangat baikKeandalan tinggi
• Ukuran 0402 / 0603 / 0805 / 1206 / 1210
• Tindakan pencegahan untuk mematuhi FCC, VDE, CSA, VCCI, dan CE
• Sirkuit magnetik tertutup menghindari crosstalk
• Cocok untuk pemasangan densitas tinggi dan soldering reflow

Aplikasi:

• Komputer Pribadi
• Peralatan Portabel
• Peralatan Medis
• Peralatan Uji/Pengukuran
• Peralatan Printer
• Perangkat Komunikasi, Ponsel, GPS, PDA

Informasi Teknis:

1. Pengujian: (Setara dapat diterima) Induktansi & Q-HP4195A+HP41951
2. DCR: VOAC-7412
3. elektroda harus tertutup Pemanasan awal: @ 180℃±5℃ selama 2-3 menit Suhu solder: 230℃ selama 4 detik ±1 detik Fluks: Perendaman dalam larutan metanol dengan Kolofoni selama 3 hingga 5 detik.
4. IDC: Arus DC di mana nilai L awal berkurang 5% dengan penerapan bias DC atau nilai arus di mana suhu elemen meningkat sebesar 20℃
5. Suhu Operasi: -40℃ hingga +100℃

Catatan: Ukuran produk dan induktansi dapat disesuaikan

FAQ

T: Apa keuntungan dari desain sirkuit magnetik tertutup?

J: Sirkuit magnetik tertutup menahan fluks magnetik di dalam inti. Ini secara efektif mengurangi kebocoran fluks dan interferensi elektromagnetik ke sirkuit di sekitarnya, sambil mencegah crosstalk kopling magnetik antara komponen yang berdekatan. Dalam tata letak PCB densitas tinggi, ini secara signifikan meningkatkan integritas sinyal dan kompatibilitas elektromagnetik sistem.

T: Standar internasional apa yang dipatuhi produk ini?

J: Produk ini mematuhi standar internasional termasuk FCC (AS), VDE (Jerman), CSA (Kanada), VCCI (Jepang), dan CE (UE), memenuhi persyaratan kompatibilitas elektromagnetik dan keselamatan pasar global utama.

T: Ukuran paket apa saja yang tersedia untuk seri ini?

J: Tersedia lima ukuran standar: 0402, 0603, 0805, 1206, dan 1210. Ukuran ini dapat dipilih secara fleksibel berdasarkan ruang PCB dan persyaratan induktansi.

T: Apakah produk ini cocok untuk soldering reflow?

J: Ya. Produk ini cocok untuk soldering reflow dengan kemampuan solder yang sangat baik, membuatnya cocok untuk jalur produksi SMT otomatis dan pemasangan densitas tinggi.
