Induktor Chip Q Tinggi AIML0603C untuk Komunikasi Nirkabel dan Modul Bluetooth

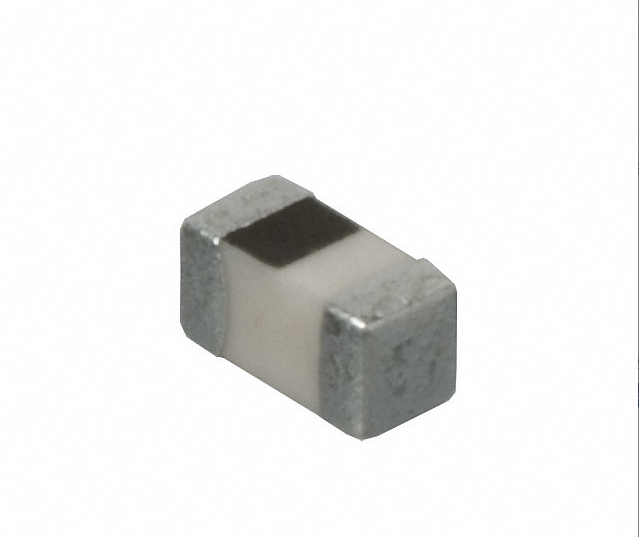

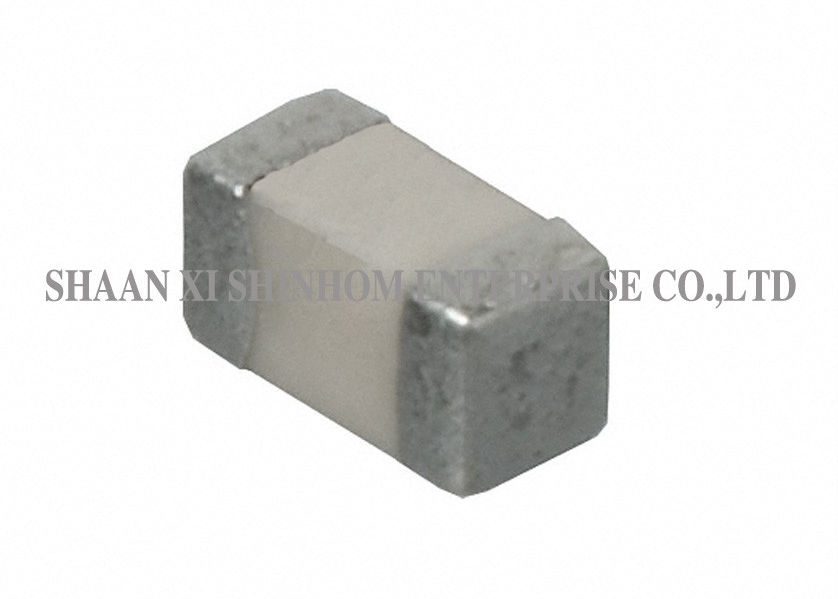

AIML0603C Induktor chip keramik

PeraturanSeri AIML0603CInduktor chip keramik diproduksi dengan menggunakan teknologi film tipis canggih. rentang induktansi mencakup 1,2nH hingga 100nH. arus nominal adalah 500mA. Ini menawarkan frekuensi resonansi diri yang tinggi dan DCR rendah.0201 ukuran ultra kecil (0.6×0.3mm) dengan desain tanpa timah cocok untuk aplikasi pemasangan permukaan kepadatan tinggi. Lapisan kaca enamel memberikan presisi tinggi dan drift resistensi rendah.ketahanan kelelahan termal, dan kompatibel dengan proses pengelasan gelombang dan pengelasan reflow. Ini banyak digunakan dalam sirkuit RF frekuensi tinggi, komunikasi nirkabel, modul Bluetooth, GPS, ponsel,dan berbagai jaringan penyaringan dan pencocokan frekuensi tinggi.

Fitur:

1. Teknologi film tipis canggih
2. Ukuran miniatur 0201 tersedia
3. Ukuran kecil, tidak ada timbal yang cocok untuk pemasangan permukaan kepadatan tinggi
4. Nilai resistensi rendah dari highB
5. Soldability yang sangat baik dan kelelahan panas
6. Cocok untuk pengelasan gelombang dan pengelasan aliran kembali
7. Kaca berlapis enamel dan presisi tinggi, drift resistensi kecil
8. Produk ramah lingkungan

Aplikasi:

1. Peralatan Medis
2. Peralatan pengujian/pengukuran
3. Peralatan Pencetak
4. Kontroler peralatan otomatis
5. Konverter
6. Perangkat komunikasi, ponsel, GPS, PDA
7. Komputer Pribadi
8. Peralatan Portable
9. CD-ROM, Hard Disk, Modem, Printer
10. Konverter DC - DC
11. DSC, DVC, PDA, DVD dan HDD

Informasi teknis:

1. Soldability:90% dari terminal Elektrod harus ditutupi Preheat:@ 260°C±5°C selama 160 detik Solder:H63AA Eutectic Solder Flux:Rosin,Dip selama 5 detik ±1 detik
2. Shock termal: Lnduktans harus dalam ± 5% dari nilai imitasi dan Q harus dalam ± 30% dari nilai awal Ketika suhu adalah -40 °C dan +85 °C selama 30 menit untuk setiap 100 siklus
3. Suhu operasi:-25°C sampai +85°C
4. Suhu penyimpanan: -40°C sampai +85°C

FAQ

T: Apa kelebihan teknologi film tipis dibandingkan dengan teknologi keramik multi-lapisan?

A:Teknologi film tipis menggunakan proses fotolitografi untuk manufaktur, menawarkan presisi yang lebih tinggi, toleransi induktansi yang lebih ketat, dan parameter parasit yang lebih rendah.Ini memberikan faktor Q yang lebih tinggi dan frekuensi resonansi diri yang lebih tinggi pada frekuensi tinggiTeknologi keramik multi-lapisan lebih murah dan cocok untuk aplikasi frekuensi tinggi umum.

T: Apa keuntungan dari ukuran 0201 yang sangat kecil?

A:Ukuran 0201 (0.6×0.3mm) adalah salah satu paket SMD terkecil yang tersedia.

T: Apa keuntungan dari lapisan kaca enamel?

A:Lapisan kaca enamel memberikan presisi tinggi dan drift resistensi rendah, memastikan induktor mempertahankan kinerja listrik yang stabil di bawah perubahan suhu dan penggunaan jangka panjang,meningkatkan keandalan produk.
