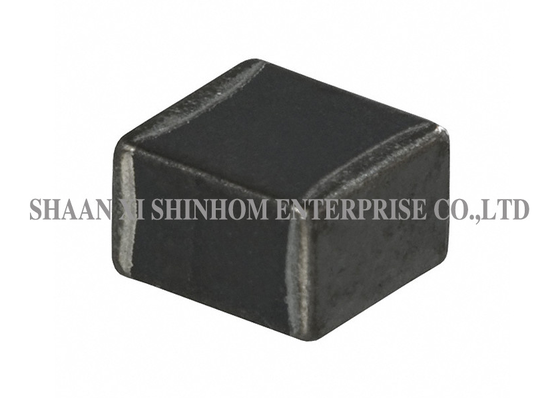

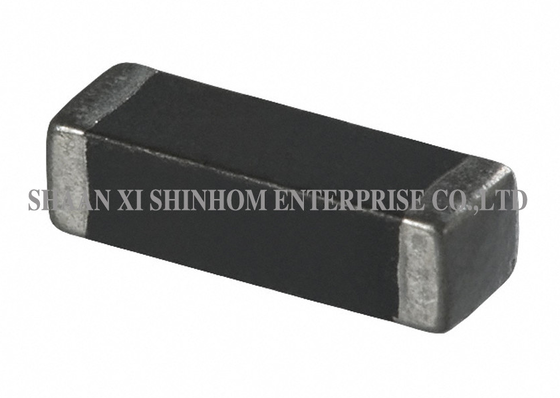

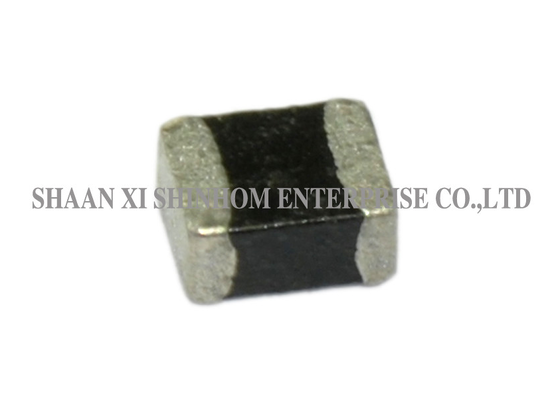

Induktor Chip Keandalan Tinggi Seri AIML1210 untuk peralatan pengujian/pengukuran dan penyimpanan

Induktor chip Seri AIML1210 dengan frekuensi resonansi diri yang tinggi, Manik Ferit Induktor Chip Multilapis

ItuSeri AIML1210induktor chip multi-lapisfitur adesain sirkuit magnetik tertutupyang secara efektif mencegah crosstalk. Ia menawarkanfrekuensi resonansi diri yang tinggiDankeandalan yang tinggi, memastikan integritas transmisi sinyal di sirkuit frekuensi tinggi.Produk ini cocok untukpemasangan dengan kepadatan tinggiDanpenyolderan reflowproses. Beberapa ukuran standar dari0402 hingga 1210tersedia untuk memenuhi persyaratan tata letak PCB yang berbeda.Ini banyak digunakan diperalatan medis,instrumen tes dan pengukuran,perangkat portabel,CD-ROM,drive hard disk,modem,printer,DSC,DVC,PDA,DVD, DanHDD.

Fitur:

• Sirkuit magnetik tertutup
• Menghindari crosstalk
• Sirkuit magnetik tertutup menghindari crosstalk
• Cocok untuk pemasangan kepadatan tinggi dan penyolderan aliran ulang
• Ukuran 0402/0603/0805/1206/1210

Aplikasi:

1. Peralatan Medis
2. Peralatan Pengujian/Pengukuran
3. Peralatan Portabel
4. CD-ROM, Hard Disk, Modem, Printer
5. DSC, DVC, PDA, DVD dan HDD

Informasi teknis:

1. Elektroda harus ditutup Pemanasan awal:@ 180℃±5℃ selama 2-3 menit Suhu solder:230℃selama 4 detik ±1 detik Fluks:Emersi ke dalam larutan metanol dengan Colophony selama 3 hingga 5 detik.
2. IDC:Arus DC di mana nilai L awal berkurang 5% dengan penerapan bias DC atau nilai arus di mana suhu elemen dinaikkan sebesar 20℃
3. Suhu Pengoperasian: -40℃ hingga +100℃

Catatan: Ukuran dan induktansi produk dapat disesuaikan

Pertanyaan Umum

Q: Apa keuntungan dari desain sirkuit magnetik tertutup?

A:Sirkuit magnet tertutup membatasi fluks magnet di dalam inti. Ini secara efektif mengurangi fluks kebocoran dan interferensi elektromagnetik ke sirkuit sekitarnya, sekaligus mencegah crosstalk kopling magnetik antara komponen yang berdekatan. Dalam tata letak PCB kepadatan tinggi, ini secara signifikan meningkatkan integritas sinyal dan kompatibilitas elektromagnetik sistem.

T: Apa manfaat frekuensi resonansi diri yang tinggi untuk desain sirkuit?

A:Frekuensi resonansi diri yang tinggi memungkinkan induktor mempertahankan karakteristik induktif pada frekuensi yang lebih tinggi, menghindari penurunan kinerja yang disebabkan oleh daerah kapasitif. Ini sangat cocok untuk sirkuit resonansi frekuensi tinggi, filter, dan aplikasi RF, memastikan kinerja induktansi yang stabil pada frekuensi tinggi.

T: Berapa ukuran paket yang tersedia untuk seri ini?

A:Tersedia lima ukuran standar:0402, 0603, 0805, 1206, dan 1210. Mereka dapat dipilih secara fleksibel berdasarkan ruang PCB dan kebutuhan induktansi.

T: Apakah produk ini cocok untuk penyolderan reflow?

A:Ya. Produk ini cocok untuk penyolderan reflow dengan kemampuan solder yang sangat baik, sehingga cocok untuk jalur produksi SMT otomatis dan pemasangan kepadatan tinggi.

T: Bagaimana cara mengajukan sampel? Apa waktu tunggunya?

A:Anda dapat mengirimkan contoh aplikasi melalui situs web atau email kami. Harap berikan informasi perusahaan Anda dan model target (termasuk ukuran dan nilai induktansi). Sampelnya adalahgratisdan akan dikirim dalam waktu3-5 hari kerja. Waktu tunggu pesanan massal umumnya2-8 minggu.
