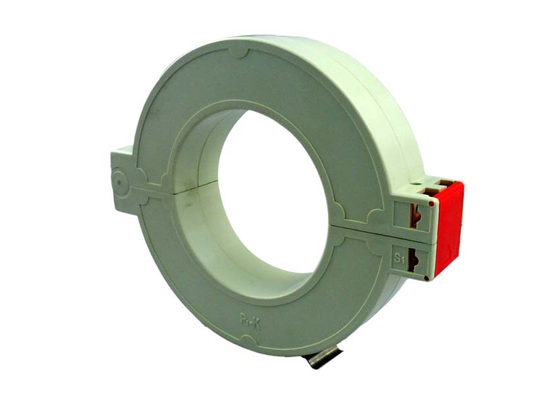

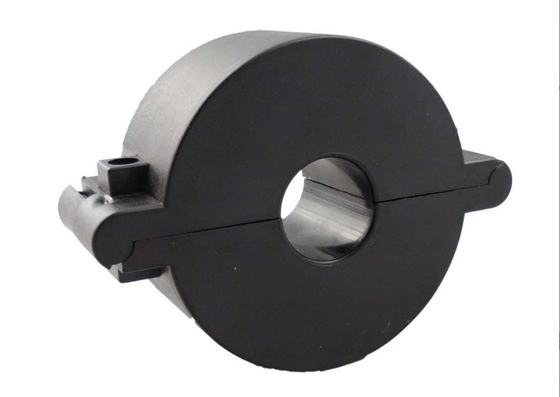

Self-Locking Split-Core CT SCTK660A Series untuk distribusi daya dan kontrol otomatisasi

perundingan
MOQ
Bisa dinegosiasikan
harga
Self-Locking Split-Core CT SCTK660A Series for Power Distribution and Automation Control
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 0,5~630A
Keluaran: 0,333V(AC) atau 0-500mA
Kelas: 0,2、0,5、1.0
Kekuatan dielektrik: 5.0kv/1mA/1 menit
Jendela Bagian Dalam: 10mm hingga 32mm
Dapat disesuaikan: Ya
Menyoroti:

Self-Locking Split-Core CT untuk distribusi daya

,

Transformer arus split core untuk kontrol otomatisasi

,

SCTK660A Seri CT dengan fitur penguncian sendiri
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK660A
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanSeri SCTK660ATransformer arus split-core dirancang untuk pengukuran arus dan pemantauan di jaringan distribusi listrik baru atau yang sudah ada.Produk ini menggunakan struktur self-locking split-core yang memungkinkan pemasangan cepat tanpa memutuskan atau menghapus kabel atau busbarDesain jendela yang luas dapat mengakomodasi kabel diameter besar atau busbar.memberikan output tegangan rendah yang aman tanpa kebutuhan akan resistor pengambilan sampel eksternal. Epoxy encapsulation memastikan kinerja isolasi yang sangat baik. Hal ini banyak digunakan untuk pengukuran arus, pemantauan, dan perlindungan di jalur listrik dan peralatan,serta pengukuran arus dan daya untuk motor, lampu, kompresor udara, HVAC, dan sistem kontrol otomatisasi, serta perangkat pemantauan energi dan perlindungan relay.

Fitur
  • Jangkauan pengukuran 0.5A-630A
  • Struktur penguncian mandiri split-core
  • Jendela lebar dapat menampung kabel besar dan busbar
  • Resistor presisi terintegrasi dengan output tegangan rendah yang aman
  • Kapsul resin epoksi

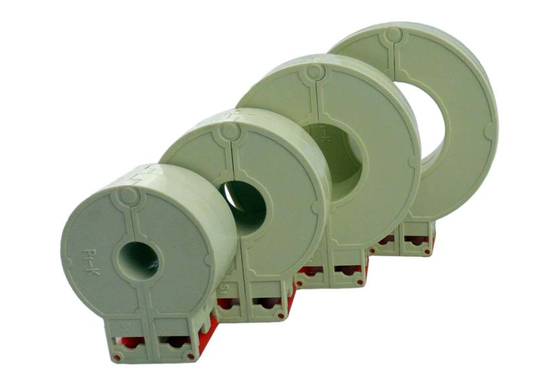

  • Berbagai ukuran tersedia
  • Instalasi tanpa melepas kabel
  • Menghemat waktu dan biaya instalasi
Aplikasi
  • Pengukuran dan pemantauan arus saluran listrik
  • Perlindungan arus peralatan listrik
  • Pengukuran arus dan daya motor
  • Pemantauan daya sistem pencahayaan
  • Pemantauan arus kompresor udara
  • Sistem HVAC
  • Sistem kontrol otomatisasi
  • Perangkat pemantauan energi dan perlindungan relay
Parameter Listrik
Frekuensi50-2.5KHz
Nominal Input0.5A-630A
Jangkauan pengukuran10% Dalam-130% Dalam
Output Nominal0.333V ((AC) atau 0-5A
Rasio≤ ± 0,2%
Sudut fase≤ ± 30 menit
Kekuatan dielektrik5.0KV/1mA/1menit
Resistensi IsolasiDC500V/100MΩmin
Parameter Mekanis
KasusABS/UL94-V0
BobbinPBT
IntiPermalloy
Struktur internalEpoxy
KonstruksiDasi
Temp Operasi-25°C+75°C
Operating Humidity≤ 85%
Koneksi outputTerminal atau UL1015 22AWG Wire 1.5m
Pemilihan jenis
P/NNominal Input
(A)		Output (mA/V)KeakuratanDimensi ((mm)
ABCDE
SCTK660A-010

0.5-100A

(1,5,10,30,50,100)

0-50mA

0.333V

0.2,0.5,1.050.040.022.510.024.0
SCTK660A-016

1-250A

(10,50,75,100,200,250)

0-100mA/1A

0.333V

0.2,0.5,1.061.050.022.516.024.0
SCTK660A-025

5-400A

(10,50,100,200,250,400)

0-200mA/1A/5A

0.333V

0.2,0.5,1.074.062.022.525.024.0
SCTK660A-032

5-630A

(10,50,100,200,250,630)

0-200mA/1A/5A

0.333V

0.2,0.5,1.081.570.022.532.024.0

Self-Locking Split-Core CT SCTK660A Series untuk distribusi daya dan kontrol otomatisasi

Catatan:Spesifikasi produk dapat disesuaikan

FAQ

T: Apakah transformator arus split-core memerlukan pemutusan daya atau penghapusan kabel selama pemasangan?

A:Tidak.Seri SCTK660Amenggunakan struktur self-locking split-core dengan inti yang membuka dan menutup.Hal ini terutama cocok untuk proyek retrofit dan aplikasi di mana daya tidak dapat dimatikan, mengurangi biaya dan waktu instalasi secara signifikan.

T: Apa keuntungan dari struktur yang mengunci sendiri?

A:Struktur yang mengunci sendiri memastikan trafo tetap terkunci dengan aman pada kabel atau busbar setelah instalasi.memastikan instalasi yang aman dan dapat diandalkanOperasi sederhana, dan tidak ada alat khusus yang diperlukan untuk pemasangan atau penghapusan.

T: Apa fungsi dari resistor presisi bawaan?

A:Penggulung sekunder memiliki resistor paralel presisi yang terintegrasi. Ini mengubah sinyal arus langsung menjadi output tegangan rendah yang aman, menghilangkan kebutuhan akan resistor pengambilan sampel eksternal.Ini menyederhanakan instalasi, meningkatkan keamanan, dan menghemat biaya komponen dan ruang instalasi.

T: Bagaimana cara meminta sampel?

A:Anda dapat mengirimkan aplikasi sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel gratis dan akan dikirim dalam waktu 3-5 hari kerja.Waktu pengiriman pesanan massal umumnya 2-8 minggu.
