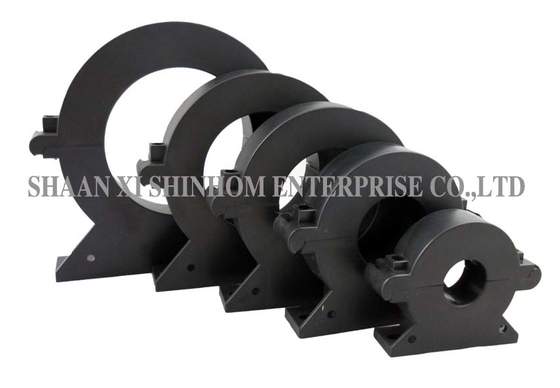

Split-Core CT SCTK671 Series untuk pencegahan kebakaran kebocoran dan perlindungan mikro komputer

perundingan
MOQ
Bisa dinegosiasikan
harga
Split-Core CT SCTK671 Series for Leakage Fire Prevention and Microcomputer Protection
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5~3000A
Keluaran: 0-10V atau 0-5A
Ketepatan: 0,2、0,5、1.0
Struktur Kumparan: toroidal
Nomor Kumparan: Transformator otomatis
Dapat disesuaikan: Ya
Menyoroti:

Transformer arus split core untuk mencegah kebocoran

,

Split Core CT untuk perlindungan mikro komputer

,

Transformator arus seri SCTK671
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK671
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanSeri SCTK671Transformer arus split-core dirancang untuk pengukuran arus dan pemantauan di jaringan distribusi listrik baru atau yang sudah ada.Produk ini menggunakan struktur split-core yang memungkinkan pemasangan cepat tanpa memutuskan atau menghapus kabel atau busbar, yang secara signifikan mengurangi biaya instalasi dan waktu. penggulung sekunder memiliki built-in resistor paralel presisi, menyediakan aman output tegangan rendah.Kapsul epoksi memastikan kinerja isolasi yang sangat baik dan ketahanan getaran. Bahan permeabilitas tinggi memberikan rentang pengukuran yang luas. Kesalahan rasio: ≤±0,2%. Kesalahan sudut fase: ≤±10 menit. Kekuatan dielektrik: 2.5KV/1mA/1 menit.Ini banyak digunakan dalam pemantauan kebakaran listrik, pencegahan kebakaran kebocoran, perlindungan relay elektromagnetik, dan aplikasi perlindungan mikro komputer.

Fitur:
  • Transformator arus CT split core
  • Jangkauan uji: input AC 5 sampai 3000A, output 0-10V ((AC) atau 0-5A
  • Menggunakan pengisian resin epoksi dan kinerja seismik yang baik
  • Gunakan cara tusukan, mudah dipasang
  • Menggunakan bahan permeabilitas tinggi, rentang pengukuran yang luas
  • Volume kecil, penampilan yang indah, penggunaan yang murah hati dan fleksibel
  • Hal ini dapat menghemat waktu dan biaya instalasi
Aplikasi:
  • Pemantauan kebakaran listrik
  • Sistem pencegahan kebakaran kebocoran
  • Perlindungan relay elektromagnetik
  • Perlindungan mikro komputer dan sebagainya.
Parameter Listrik
Frekuensi50-400Hz
Nominal Input5A-3000A
Jangkauan pengukuran5% Dalam-130% Dalam
Output Nominal0-10V ((AC) atau 0-5A
Rasio≤ ± 0,2%
Sudut fase≤ ± 10 menit
Kekuatan dielektrik2.5KV/1mA/1menit
Resistensi IsolasiDC500V/100MΩmin
Parameter Mekanis
KasusPC /UL94-V0
BobbinPBT
IntiBaja silikon
Struktur internalEpoxy
KonstruksiDasi
Temp Operasi-25°C+75°C
Operating Humidity≤ 85%
Koneksi outputUL101522AWGWire ((twinsted wire) 2,5m
Pemilihan jenis
P/NNominal Input (A)Output (mA/V)KeakuratanDimensi ((mm)
ØABCDEFGHØ1Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

25807522567353211755
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

0.2,0.5,1.045108107267110074241355
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

0.2,0.5,1.065128127269112094271755
SCTK671A-080

500-2000A

(500,1500, 2000A)

0-500mA

0-10V

0.2,0.5,1.0801441442897134104271755
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

0.2,0.5,1.010017417430126162120271755
Split-Core CT SCTK671 Series untuk pencegahan kebakaran kebocoran dan perlindungan mikro komputer

Catatan:Spesifikasi produk dapat disesuaikan

FAQ
T: Apakah transformator arus split-core memerlukan pemutusan daya atau penghapusan kabel selama pemasangan?

A:Tidak.Seri SCTK671menggunakan struktur split-core dengan inti yang membuka dan menutup.Hal ini terutama cocok untuk proyek retrofit dan aplikasi di mana daya tidak dapat dimatikan, mengurangi biaya dan waktu instalasi secara signifikan.

T: Apa fungsi dari resistor presisi bawaan?

A:Penggulung sekunder memiliki resistor paralel presisi terintegrasi. Ini mengubah sinyal arus langsung menjadi output tegangan rendah yang aman (0-10V), menghilangkan kebutuhan akan resistor pengambilan sampel eksternal.Ini menyederhanakan instalasi, meningkatkan keamanan, dan menghemat biaya komponen dan ruang instalasi.

T: Apa keuntungan dari epoxy potting?

A:Pot resin epoksi memberikan isolasi yang sangat baik, tahan kelembaban, tahan debu, dan perlindungan korosi, sementara juga meningkatkan ketahanan getaran produk.Struktur yang sepenuhnya tertutup memastikan operasi stabil jangka panjang dari trafo dalam berbagai lingkungan yang keras.

T: Bagaimana cara meminta sampel?

A:Anda dapat mengirimkan aplikasi sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel gratis dan akan dikirim dalam waktu 3-5 hari kerja.Waktu pengiriman pesanan massal umumnya 2-8 minggu.
