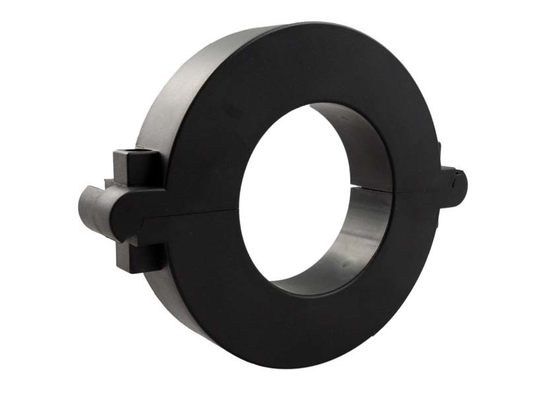

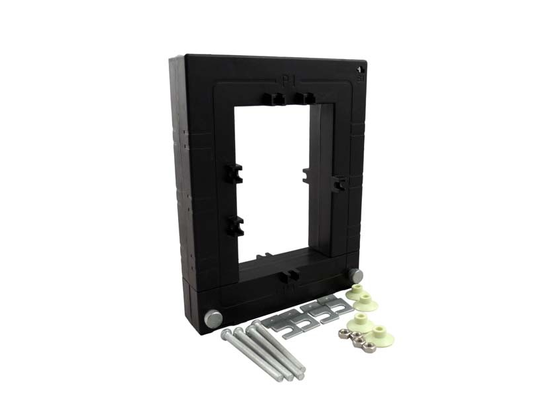

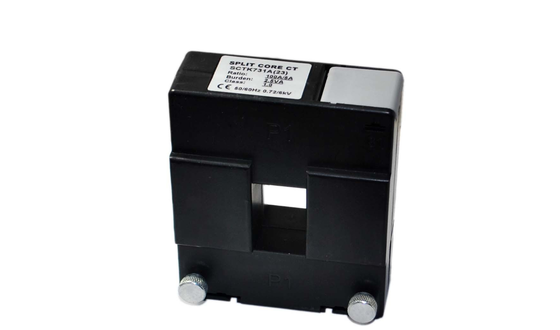

Transformator arus split-core SCTK662 Series untuk pengukuran energi presisi tinggi

perundingan
MOQ
Bisa dinegosiasikan
harga
Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5~3000A
Keluaran: 0-5A / 0-10V(AC)
Kelas: 0,2、0,5、1.0
Modus Keluaran: Keluaran Timbal
Diameter Kawat Penjepit: 25mm-100mm
Dapat disesuaikan: Ya
Menyoroti:

Transformator arus split-core SCTK662 seri

,

Transformer arus split-core presisi tinggi

,

Transformator arus pengukur energi
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK662
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Seri SCTK662dari transformator arus split-core menawarkan 0V-10V dan 0mA-500mA pada sekunder dari arus primer yang dideteksi.pengguna langsung menghubungkan seri SCTK662 ke meter untuk aplikasi pengukuran presisi tinggiHal ini memungkinkan satu meter untuk diadopsi untuk berbagai peringkat arus hanya dengan mengubah CT primer sehingga membuat desain meter yang kompak dan mengurangi biaya pengembangan.sirkuit perlindungan over-voltage disertakan untuk menawarkan aman, instalasi yang cepat dan hemat biaya.

Fitur
  • Paling hemat biaya
  • Pemasangan yang lebih cepat
  • Instalasi yang aman dan mudah
  • Keakuratan tinggi 0.2,0.5,1.0
  • Diameter kawat pegangan: φ25mm~100mm
  • Kisaran pengukuran dari 5A hingga 3000A AC
  • Pergeseran fase rendah untuk pengukuran daya
  • Model output: output timbal ((2.5m)
  • Kasus plastik terisolasi yang diakui menurut UL94-V0
  • Ukuran kecil, ukuran kompak, berat ringan
  • Sirkuit perlindungan over-voltage dipasang.
  • Sertifikat CE, UL / EN 61010 - 1
Aplikasi
  • Pengukuran energi presisi tinggi
  • Pemantauan arus sistem distribusi listrik
  • Perangkat perlindungan relay
  • Pengukuran arus motor industri
  • Sistem Manajemen Energi (EMS)
  • Integrasi desain meter listrik
  • Sistem Otomatisasi Bangunan
  • Proyek retrofit (instalasi online)
Parameter Listrik
Frekuensi 50-400Hz
Nominal Input 5A-3000A
Jangkauan pengukuran 5% Dalam-130% Dalam
Output Nominal 0-10V ((AC) atau 0-5A
Rasio ≤ ± 0,2%
Sudut fase ≤ ± 10 menit
Kekuatan dielektrik 2.5KV/1mA/1menit
Resistensi Isolasi DC500V/100MΩmin
Parameter Mekanis
Kasus PC /UL94-V0
Bobbin PBT
Inti Baja silikon
Struktur internal Epoxy
Konstruksi Dasi
Temp Operasi -25°C+75°C
Operating Humidity ≤ 85%
Koneksi output UL1015 22AWG Kawat ((kawat kembar) 2,5m
Pemilihan jenis
P/N Nominal Input (A) Output (mA/V) Keakuratan Dimensi ((mm)
Φ A B C D E
SCTK662A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0.2,0.5,1.0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 128 98 26 16 32
SCTK662C-065

100-1500A

(100,800,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500,1000,1500, 2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 194 162 30 16 38
Transformator arus split-core SCTK662 Series untuk pengukuran energi presisi tinggi

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa pentingnya sertifikasi UL?

A:Sertifikasi UL memastikan transformator saat ini memenuhi standar keselamatan AS, memenuhi persyaratan keamanan pasar global utama.Hal ini dapat digunakan dalam peralatan daya dan produk meter diekspor ke AS dan Amerika Utara.

T: Bagaimana produk ini menyederhanakan desain meter?

A:PeraturanSeri SCTK662dapat terhubung langsung ke meter listrik untuk pengukuran presisi tinggi, menghilangkan kebutuhan untuk CT sekunder internal di meter.satu meter dapat mengakomodasi beberapa nilai arus, menyederhanakan desain meter dan mengurangi biaya pengembangan.

T: Apa fungsi dari sirkuit perlindungan tegangan berlebihan yang terintegrasi?

A:Sirkuit perlindungan overvoltage melindungi trafo dan peralatan pengukuran hilir di bawah kondisi overvoltage yang tidak normal.dan mengurangi risiko kerusakan peralatan.
