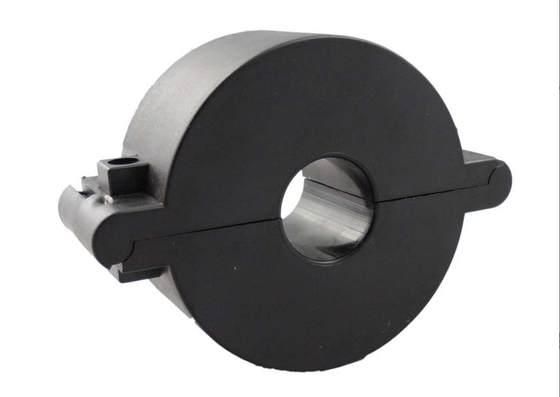

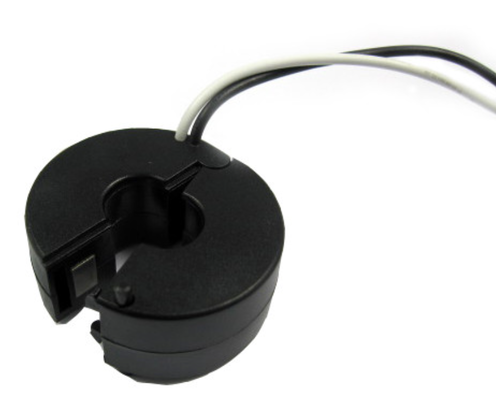

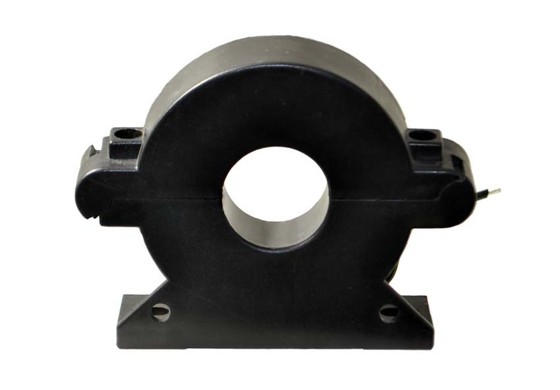

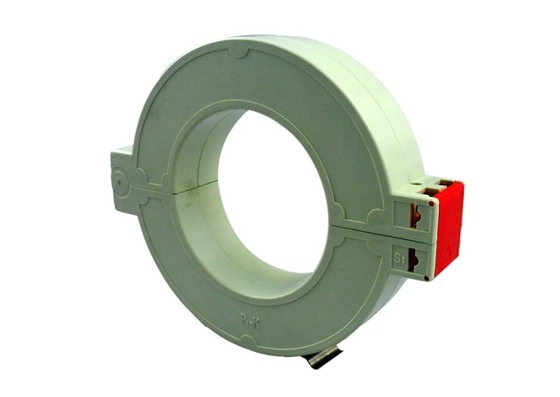

Split-Core CT SCTK667B Series untuk Pengukuran Motor dan HVAC

perundingan
MOQ
Bisa dinegosiasikan
harga
Split-Core CT SCTK667B Series for Motor Measurement and HVAC
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5~3000A
Keluaran: 1A/5A atau 0-10V atau 0-500mA
Instalasi: Jenis Busbar
Ketepatan: 0,1、0,2、0,5、1.0
Struktur Sirkuit Magnetik: Tipe Gabungan
Frekuensi: 50Hz Sampai 400Hz
Media isolasi: resin epoksi
Dapat disesuaikan: Ya
Menyoroti:

Transformer arus split core untuk HVAC

,

Split Core CT untuk pengukuran motor

,

Transformator arus seri SCTK667B
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK667B
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanSCTK667B seri double-screw split-core transformer arus dirancang untuk pengukuran arus dan pemantauan di jaringan distribusi listrik baru atau yang ada.5A sampai 3000A.struktur split-core yang memungkinkan instalasi cepat tanpa memutuskan atau menghapus kabel atau busbar.Desain jendela yang lebar mengakomodasi kabel atau busbar berdiameter besar.Pengikat sekrup ganda memastikan pemasangan yang aman dan andal.resistor paralel presisi, menyediakan output tegangan rendah yang aman tanpa perlu resistor pengambilan sampel eksternal.Hal ini banyak digunakan untuk pengukuran arus, pemantauan, dan perlindungan di jalur listrik dan peralatan, serta pengukuran arus dan daya untuk motor, pencahayaan, kompresor udara, HVAC, dan sistem kontrol otomatisasi,serta perangkat pemantauan energi dan perlindungan relay.

Fitur
  • Jangkauan pengukuran 5A-3000A
  • Struktur split-core tidak memerlukan penghapusan kabel
  • Pemasangan dengan sekrup ganda
  • Resistor presisi terintegrasi dengan output tegangan rendah yang aman
  • Jendela lebar dapat menampung kabel besar dan busbar
  • Berbagai ukuran tersedia
  • Cocok untuk proyek baru dan retrofit
  • Menghemat waktu dan biaya instalasi
Aplikasi
  • Pengukuran dan pemantauan arus saluran listrik
  • Perlindungan arus peralatan listrik
  • Pengukuran arus dan daya motor
  • Pemantauan daya sistem pencahayaan
  • Pemantauan arus kompresor udara
  • Sistem HVAC
  • Sistem kontrol otomatisasi
  • Perangkat pemantauan energi dan perlindungan relay
Parameter Listrik
Frekuensi50-400Hz
Nominal Input5A-3000A
Jangkauan pengukuran5% Dalam-130% Dalam
Output Nominal0-10V ((AC) atau 0-5A
Rasio≤ ± 0,1%
Sudut fase≤ ± 5 menit
Kekuatan dielektrik3.0KV/1mA/1menit
Resistensi IsolasiDC500V/100MΩmin
Parameter Mekanis
KasusABS /UL94-V0
BobbinPBT
IntiBaja silikon
Struktur internalEpoxy
KonstruksiDasi
Temp Operasi-25°C+75°C
Operating Humidity≤ 85%
Koneksi outputTerminal
Pemilihan jenis
P/NNominal Input (A)Output (A/V/mA)KeakuratanDimensi ((mm)
Ø0ABCD
SCTK667B-0250-400A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		25100703332
SCTK667B-0320-630A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		32110833332
SCTK667B-0450-1000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		45123963332
SCTK667B-0550-1500A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		551341063332
SCTK667B-0800-2000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		801681393332
SCTK667B-1000-3000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		1021981683332
Split-Core CT SCTK667B Series untuk Pengukuran Motor dan HVAC

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa keuntungan dari pengikat sekrup ganda?

A:Pengikat sekrup ganda memastikan trafo tetap terkunci dengan aman pada kabel atau busbar setelah instalasi.memastikan instalasi yang aman dan dapat diandalkanDibandingkan dengan struktur snap-on, pengikat skru ganda memberikan kekuatan penjepit yang lebih kuat, cocok untuk lingkungan arus tinggi dan getaran tinggi.

T: Apa fungsi dari resistor presisi bawaan?

A:Penggulung sekunder memiliki resistor paralel presisi yang terintegrasi. Ini mengubah sinyal arus langsung menjadi output tegangan rendah yang aman, menghilangkan kebutuhan akan resistor pengambilan sampel eksternal.Ini menyederhanakan instalasi, meningkatkan keamanan, dan menghemat biaya komponen dan ruang instalasi.

T: Ukuran jendela apa yang tersedia untuk produk ini?

A:Desain jendela yang luas mengakomodasi kabel atau busbar berdiameter besar. Beberapa ukuran tersedia untuk beradaptasi dengan berbagai kondisi instalasi yang ada.Silakan lihat lembar data produk atau hubungi tim penjualan kami.
