Self-Locking Split-Core SCTK660C Series untuk distribusi daya dan kontrol otomatisasi

perundingan
MOQ
Bisa dinegosiasikan
harga

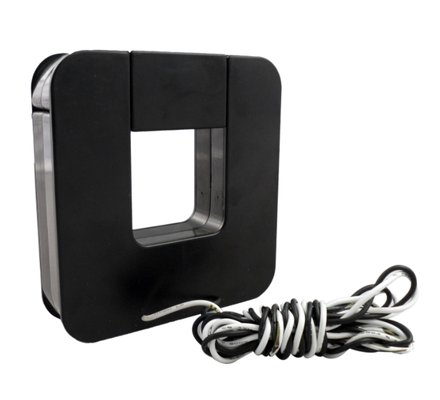

Self-Locking Split-Core SCTK660C Series for Power Distribution and Automation Control
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 0,5~1000A
Keluaran: 0-500mA atau 0,333V(AC)
Kelas: 0,2、0,5、1.0
Struktur internal: Epoksi
Media isolasi: resin epoksi
Gelendong: komputer
Kasus: PC/UL94-V0
Dapat disesuaikan: Ya
Menyoroti:

Transformer arus split core yang mengunci sendiri

,

Transformer arus seri SCTK660C

,

Transformer split core untuk distribusi daya
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK660C
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Transformator arus inti terpisah seri SCTK660C dirancang untuk pengukuran dan pemantauan arus dalam jaringan distribusi daya baru atau yang sudah ada. Produk ini menggunakan struktur pengunci mandiri inti terpisah yang memungkinkan pemasangan cepat tanpa memutuskan atau melepas kabel atau busbar. Desain jendela lebar mengakomodasi kabel atau busbar berdiameter besar. Kumparan sekunder memiliki resistor paralel presisi bawaan, yang menyediakan output tegangan rendah yang aman tanpa memerlukan resistor sampling eksternal. Produk ini banyak digunakan untuk pengukuran arus, pemantauan, dan perlindungan pada saluran daya dan peralatan, serta pengukuran arus dan daya untuk motor, pencahayaan, kompresor udara, sistem HVAC, dan sistem kontrol otomatisasi, serta perangkat pemantauan energi dan perlindungan relai.

Fitur

  • Rentang pengukuran – 0,5A-1000A

  • Sinyal output – 0,333V atau 0-500mA

  • Struktur pengunci mandiri inti terpisah

  • Jendela lebar – mengakomodasi kabel dan busbar besar

  • Resistor presisi bawaan – output tegangan rendah yang aman

  • Tersedia berbagai ukuran

  • Pemasangan tanpa melepas kabel

  • Menghemat waktu dan biaya pemasangan

Aplikasi

  • Pengukuran dan pemantauan arus saluran daya

  • Perlindungan arus peralatan listrik

  • Pengukuran arus dan daya motor

  • Pemantauan daya sistem pencahayaan

  • Pemantauan arus kompresor udara

  • Sistem HVAC

  • Sistem kontrol otomatisasi

  • Perangkat pemantauan energi dan perlindungan relai

Parameter Listrik
Rasio ≤± 0,2％
Sudut fasa ≤ ±10menit
Rentang pengukuran 10%In-130%In
Output Terukur 0,333V(AC) atau 0-5A
Frekuensi 50-2,5KHz
Input Terukur 0,5A-1000A
Kekuatan dielektrik 5,0KV/1mA/1menit
Resistansi Isolasi DC500V/100MΩmin
Parameter Mekanis
Casing PC/UL94-V0
Bobbin PBT
Konstruksi Pengikat
Struktur internal Epoksi
Inti Permalloy
Kelembaban Operasi ≤85%
Suhu Operasi －25℃～＋75℃
Koneksi Output Terminal atau Kabel UL1015 22AWG 1,5m
Pemilihan Tipe
P/N Input Terukur(A) Output(mA/V) Akurasi Dimensi(mm)
A B C D
SCTK660C-010 0,5-100A 0,333V/0-50mA 0,2,0,5,1,0 57,0 50,0 22,0 10,0
SCTK660C-019 1-250A 0,333V/0-100mA/1A 0,2,0,5,1,0 66,0 59,0 22,0 19,0
SCTK660C-025 5-400A 0,333V/0-200mA/1A/5A 0,2,0,5,1,0 73,0 65,0 22,0 25,0
SCTK660C-032 5-630A 0,333V/0-200mA/1A/5A 0,2,0,5,1,0 82,0 74,0 22,0 32,0
SCTK660C-045 5-1000A 0,333V/0-500mA/1A/5A 0,2,0,5,1,0 95,0 86,0 22,0 45,0

Self-Locking Split-Core SCTK660C Series untuk distribusi daya dan kontrol otomatisasi
Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa fungsi resistor presisi bawaan?

Anda dapat mengajukan permohonan sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel Kumparan sekunder memiliki resistor paralel presisi bawaan. Ini mengubah sinyal arus secara langsung menjadi output tegangan rendah yang aman (0,333V) atau sinyal arus standar (0-500mA), menghilangkan kebutuhan akan resistor sampling eksternal. Hal ini menyederhanakan pemasangan, meningkatkan keamanan, dan menghemat biaya komponen serta ruang pemasangan.

T: Bagaimana cara memilih jenis sinyal output?

Anda dapat mengajukan permohonan sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel Output 0,333V cocok untuk meteran energi elektronik, PLC, dan instrumen pengukuran input tegangan. Output 0-500mA cocok untuk sistem kontrol dan peralatan pengukuran tradisional yang memerlukan sinyal arus. Silakan pilih berdasarkan antarmuka input peralatan pengukuran Anda.T: Bagaimana cara mengajukan sampel? Berapa lama waktu tunggu?

J:

Anda dapat mengajukan permohonan sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel gratis dan akan dikirim dalam 3-5 hari kerja. Waktu tunggu pesanan massal umumnya 2-8 minggu.
