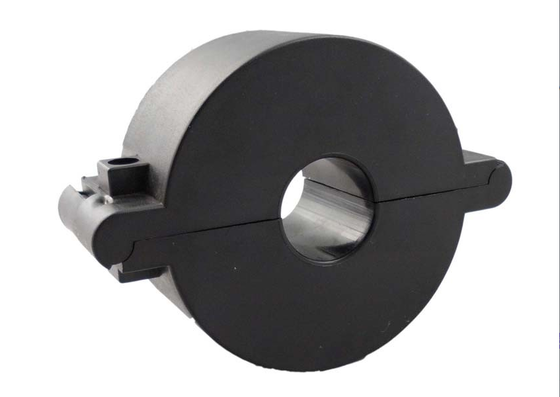

Split-Core CT SCTK663 Series untuk Manajemen Daya dan Sistem HVAC

perundingan
MOQ
Bisa dinegosiasikan
harga
Split-Core CT SCTK663 Series for Power Management and HVAC Systems
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5~1000A
Keluaran: 0-5A / 0-10V(AC)
Kelas: 0,2、0,5、1.0
Jendela Bagian Dalam: 25mm,45mm
Bahan inti: Baja Silikon
Dapat disesuaikan: Ya
Menyoroti:

Transformer arus split core untuk HVAC

,

Split Core CT SCTK663 manajemen daya

,

Split Core Current Transformer dengan garansi
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK663
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanSeri SCTK663transformator arus split-core dirancang untuk kebutuhan instalasi retrofit di jaringan distribusi listrik yang ada.Produk ini menggunakan struktur split-core yang memungkinkan pemasangan cepat tanpa memutuskan atau menghapus kabel atau busbar. Hal ini diamankan dengan tali kabel untuk pemasangan yang handal dan kuat, secara signifikan mengurangi biaya instalasi tenaga kerja.cocok untuk persyaratan diameter kabel yang berbedaHal ini banyak digunakan dalam kontrol suhu HVAC, manajemen daya, sistem otomatisasi bangunan, pengukuran arus motor, pencahayaan, dan pemantauan arus peralatan pendingin udara.

Fitur
  • Jangkauan pengukuran 5A-1000A
  • Sinyal output 0-10V atau 0-5A
  • Ukuran jendela 25mm / 45mm (opsional)
  • Struktur split-core tidak memerlukan penghapusan kabel
  • Pemasangan tali kabel aman dan dapat diandalkan
  • Kompatibel dengan kontrol suhu HVAC
  • Cocok untuk manajemen energi dan otomatisasi bangunan
  • Menghemat biaya instalasi tenaga kerja
Aplikasi
  • Sistem kontrol suhu HVAC
  • Manajemen Daya
  • Sistem Otomatisasi Bangunan
  • Pengukuran arus motor
  • Pemantauan arus sistem pencahayaan
  • Pemantauan arus peralatan AC
  • Sistem distribusi listrik
  • Proyek retrofit (instalasi online)
Parameter Listrik
Frekuensi 50-400Hz
Nominal Input 5A-1000A
Jangkauan pengukuran 5% Dalam-130% Dalam
Output Nominal 0-10V ((AC) atau 0-5A
Rasio ≤ ± 0,2%
Sudut fase ≤ ± 10 menit
Kekuatan dielektrik 2.5KV/1mA/1menit
Resistensi Isolasi DC500V/100MΩmi
Parameter Mekanis
Kasus PC /UL94-V0
Bobbin PBT
Struktur internal Epoxy
Konstruksi Dasi
Temp Operasi -25°C+75°C
Operating Humidity ≤ 85%
Koneksi output UL1015 22AWG Kawat ((kawat kembar) 2,5m

Ukur diameter kawat: Lebih baik ukuran CT lebih besar daripada ukuran yang lebih kecil.daripada menggunakan ukuran kawat MCM karena ketebalan isolasi bervariasi secara material dari satu produsen kawat ke berikutnya.

Pemilihan jenis
P/N Nominal Input (A) Output (mA/V) Keakuratan Dimensi ((mm)
Φ A B C D E
SCTK663A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0.2,0.5,1.0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 145 113 42 16 32

Split-Core CT SCTK663 Series untuk Manajemen Daya dan Sistem HVAC

Catatan: Spesifikasi produk dapat disesuaikan

FAQ
T: Bagaimana memilih antara jendela 25mm dan 45mm?

A: Jendela 25mm cocok untuk kabel yang lebih kecil (diameter luar ≤25mm). Jendela 45mm cocok untuk kabel atau busbar yang lebih besar (diameter luar ≤45mm).Silakan pilih ukuran jendela yang tepat berdasarkan diameter luar kabel yang diuji.

T: Bagaimana memilih antara output 0-10V dan 0-5A?

A:0-10Voutput cocok untuk sistem kontrol yang membutuhkan sinyal tegangan (seperti PLC, DCS, pengontrol bangunan).0-5A output cocok untuk instrumen pengukuran arus input tradisional dan perangkat perlindunganSilakan pilih berdasarkan antarmuka input peralatan Anda.

T: Apa keuntungan dari pengikat tali kabel?

A: Pemanasan kabel tidak memerlukan alat khusus, sehingga pemasangan mudah dan cepat. Hal ini memastikan trafo aman diikat pada kabel dan tidak akan bergeser karena getaran atau kekuatan eksternal.Ini cocok untuk pemasangan batch dan konstruksi di tempat.
