Transformator arus split-core SCTK671 Seri Keakuratan Tinggi untuk Pemantauan Kebakaran Listrik dan Perlindungan Relay

perundingan
MOQ
Bisa dinegosiasikan
harga
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5~3000A
Keluaran: 0-10V atau 0-5A
Ketepatan: 0,2、0,5、1.0
Struktur Kumparan: toroidal
Nomor Kumparan: Transformator otomatis
Dapat disesuaikan: Ya
Menyoroti:

Transformator arus split-core SCTK671 seri

,

Trafo Arus Akurasi Tinggi

,

Transformer arus pemantauan kebakaran listrik
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK671
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanTransformator arus split-core seri SCTK671dirancang untuk pengukuran arus dan pemantauan di jaringan distribusi listrik baru atau yang ada. rentang pengukuran adalah 5A sampai 3000A, dengan output 0-10V (AC) atau 0-5A.Produk ini menggunakan struktur split-core yang memungkinkan pemasangan cepat tanpa memutuskan atau menghapus kabel atau busbarHal ini secara signifikan mengurangi biaya instalasi dan waktu. penggulung sekunder memiliki built-in resistor paralel presisi, menyediakan aman output tegangan rendah.Kapsul epoksi memastikan kinerja isolasi yang sangat baik dan ketahanan getaranBahan permeabilitas tinggi memberikan rentang pengukuran yang luas (5%-130% dari input nominal).dan aplikasi perlindungan mikro komputer.

Fitur
  • Transformator arus CT split core
  • Jangkauan uji: input AC 5 sampai 3000A, output 0-10V ((AC) atau 0-5A
  • Menggunakan pengisian resin epoksi dan kinerja seismik yang baik
  • Gunakan cara tusukan, mudah dipasang
  • Menggunakan bahan permeabilitas tinggi, rentang pengukuran yang luas
  • Volume kecil, penampilan yang indah, penggunaan yang murah hati dan fleksibel
  • Hal ini dapat menghemat waktu dan biaya instalasi
Aplikasi
  • Pemantauan kebakaran listrik
  • Sistem pencegahan kebakaran kebocoran
  • Perlindungan relay elektromagnetik
  • Perlindungan mikro komputer dan sebagainya.
Parameter Listrik
Frekuensi 50-400Hz
Nominal Input 5A-3000A
Jangkauan pengukuran 5% Dalam-130% Dalam
Output Nominal 0-10V ((AC) atau 0-5A
Rasio ≤ ± 0,2%
Sudut fase ≤ ± 10 menit
Kekuatan dielektrik 2.5KV/1mA/1menit
Resistensi Isolasi DC500V/100MΩmin
Parameter Mekanis
Kasus PC /UL94-V0
Bobbin PBT
Inti Baja silikon
Struktur internal Epoxy
Konstruksi Dasi
Temp Operasi -25°C+75°C
Operating Humidity ≤ 85%
Koneksi output UL101522AWGWire ((twinsted wire) 2,5m
Pemilihan jenis
P/N Nominal Input (A) Output (mA/V) Keakuratan Dimensi ((mm)
Ø A B C D E F G H Ø1 Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

 25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500, 2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5

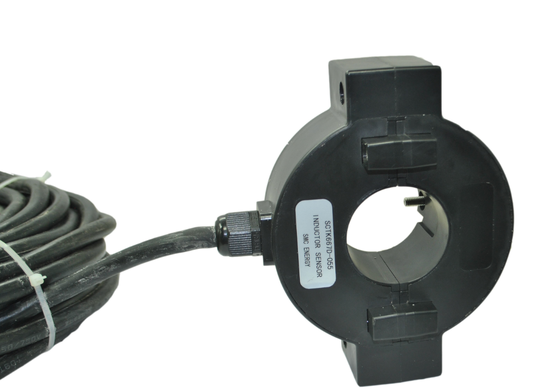

Transformator arus split-core SCTK671 Seri Keakuratan Tinggi untuk Pemantauan Kebakaran Listrik dan Perlindungan Relay

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa fungsi dari resistor presisi bawaan?

A: Penggulung sekunder memiliki resistor paralel presisi yang terintegrasi.menghilangkan kebutuhan akan resistor pengambilan sampel eksternalHal ini menyederhanakan instalasi, meningkatkan keamanan, dan menghemat biaya komponen dan ruang instalasi.

T: Aplikasi apa yang dapat memenuhi kesalahan rasio ≤ ± 0,2%?

A: The± 0,2%rasio kesalahan adalah kelas presisi tinggi. Hal ini dapat memenuhi persyaratan aplikasi dengan akurasi pengukuran yang tinggi, seperti pemantauan kebakaran listrik, perlindungan relay, perlindungan mikro komputer,dan kontrol otomatisasi industri.

T: Apa keuntungan dari epoxy potting?

A: Pot resin epoksi memberikan isolasi yang sangat baik, tahan kelembaban, tahan debu, dan perlindungan korosi, sementara juga meningkatkan ketahanan getaran produk.Struktur yang sepenuhnya tertutup memastikan operasi stabil jangka panjang dari trafo dalam berbagai lingkungan yang keras.

T: Bagaimana cara meminta sampel?

A: Anda dapat mengirimkan aplikasi sampel melalui situs web atau email kami. Mohon berikan informasi perusahaan dan model target Anda. Sampel gratis dan akan dikirim dalam waktu 3-5 hari kerja.Waktu pengiriman pesanan massal umumnya 2-8 minggu.
