Rumah /Produk/Mode Umum Tersedak/SMD Toroidal Common Mode Inductor STC06 Seri 100μH-12mH 17.4×17.4×7.62mm untuk Penekanan EMI/RFI

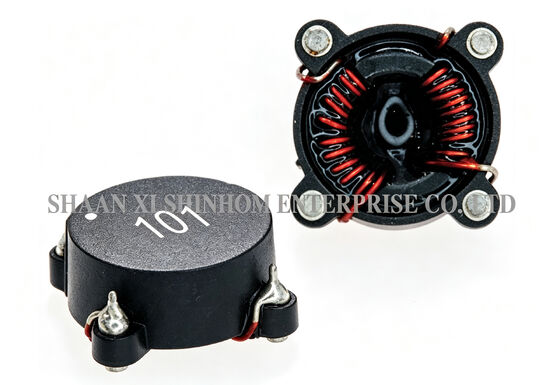

SMD Toroidal Common Mode Inductor STC06 Seri 100μH-12mH 17.4×17.4×7.62mm untuk Penekanan EMI/RFI

5000 buah
MOQ
Bisa dinegosiasikan
harga
SMD Toroidal Common Mode Inductor STC06 Series 100µH-12mH 17.4×17.4×7.62mm for EMI/RFI Suppression
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Induktansi: 100uH hingga 12mH
Nilai Saat Ini: 0,5A hingga 6,95A
Instalasi: smt
Frekuensi Tes: 100kHz
Toleransi: +50%/-30%
Sifat Operasi: Kumparan Tersedak
Menyoroti:

Induktor Mode Umum Toroidal SMD

,

Induktor Mode Umum untuk Penekanan RFI
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri STC06
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 100000/Bulan
Deskripsi Produk
Kumparan Toroidal Pemasangan Permukaan Seri STC06, Inkuktor Mode Umum Toroidal, Tersedak Mode Umum SMD 17.4*17.4*7.62Mm

ItuSeri STC06Induktor mode umum toroidal SMD hadir dalam paket standar 17,4*17,4*7,62mm. Kisaran induktansi mencakup 100μH hingga 12mH, memenuhi kebutuhan penyaringan EMI dari frekuensi rendah hingga tinggi.

Produk ini menggunakan bahan inti saturasi tinggi untuk mempertahankan kinerja stabil dalam kondisi bias arus tinggi. DCR yang rendah mengurangi kehilangan daya.

Struktur inti toroidal secara efektif mengurangi radiasi EMI. Paket SMD mendukung perakitan pick-and-place otomatis.

Ini banyak digunakan dalam peralatan elektronik, konversi DC-DC (mode paralel), kopling isolasi, pemfilteran input (mode seri), dan penekanan EMI/RFI.

Fitur
  • Kisaran induktansi – 100µH hingga 12mH, pemilihan fleksibel
  • Performa frekuensi tinggi yang luar biasa
  • Bahan inti saturasi tinggi
  • Radiasi EMI rendah
  • DCR rendah
  • Paket SMD – mendukung penempatan otomatis
  • Suhu pengoperasian – -40°C hingga +125°C
  • Resistansi isolasi – ≥1000MΩ (100V DC)
Aplikasi
  • Penyaringan daya peralatan elektronik
  • Konversi DC-DC
  • Kopling isolasi
  • Pemfilteran masukan
  • Penindasan EMI/RFI
  • Catu daya peralatan komunikasi
  • Catu daya kontrol industri
  • Catu daya periferal komputer
INFORMASI TEKNIS:
  • Ukuran induktansi pada 100KHz 0,1VRms.
  • Resistansi Isolasi: 100Vdc 1KMΩmin.
  • Suhu penyolderan: 260 ℃ selama 4 ± 1 detik
  • Suhu pengoperasian: -40℃ hingga +125℃
  • Suhu Penyimpanan: -55℃ hingga +125℃
  • Paket berbeda tersedia per permintaan khusus
  • Saturasi maksimum 35% pada bias DC diterapkan

SMD Toroidal Common Mode Inductor STC06 Seri 100μH-12mH 17.4×17.4×7.62mm untuk Penekanan EMI/RFI

Catatan: Spesifikasi produk dapat disesuaikan.

Pertanyaan Umum

T: Berapa kisaran induktansi seri STC06?

A:ItuSeri STC06mencakup rentang induktansi dari100μH hingga 12mH, menawarkan beberapa nilai induktansi standar untuk seleksi. Kisaran induktansi yang luas membuatnya cocok untuk berbagai aplikasi penyaringan EMI dari frekuensi rendah hingga tinggi. Untuk pilihan spesifik, silakan lihat lembar data atau hubungi tim dukungan teknis kami.

T: Aplikasi apa yang cocok untuk ukuran paket 17.4*17.4*7.62mm?

A:Ukuran ini merupakan paket SMD sedang hingga besar. Sangat cocok untuk aplikasi penyaringan daya yang memerlukan induktansi atau arus pengenal lebih tinggi, seperti catu daya industri, peralatan komunikasi, dan elektronik otomotif. Paket yang lebih besar menyediakan lebih banyak ruang inti, memungkinkan nilai induktansi dan daya dukung arus yang lebih tinggi.

T: Apa kelebihan material inti saturasi tinggi?

A:Bahan inti saturasi tinggi menawarkan kerapatan fluks saturasi yang lebih tinggi. Kecil kemungkinannya untuk jenuh dalam kondisi bias arus tinggi, memastikan tersedak mode umum mempertahankan induktansi stabil dan kinerja penyaringan dalam kisaran arus pengenal. Saturasi bias DC hingga35%, memberikan margin saat ini yang cukup.
