TR Series Toroidal Choke Coil, Induktor untuk aplikasi frekuensi tinggi, Induktor Kekuatan Choke

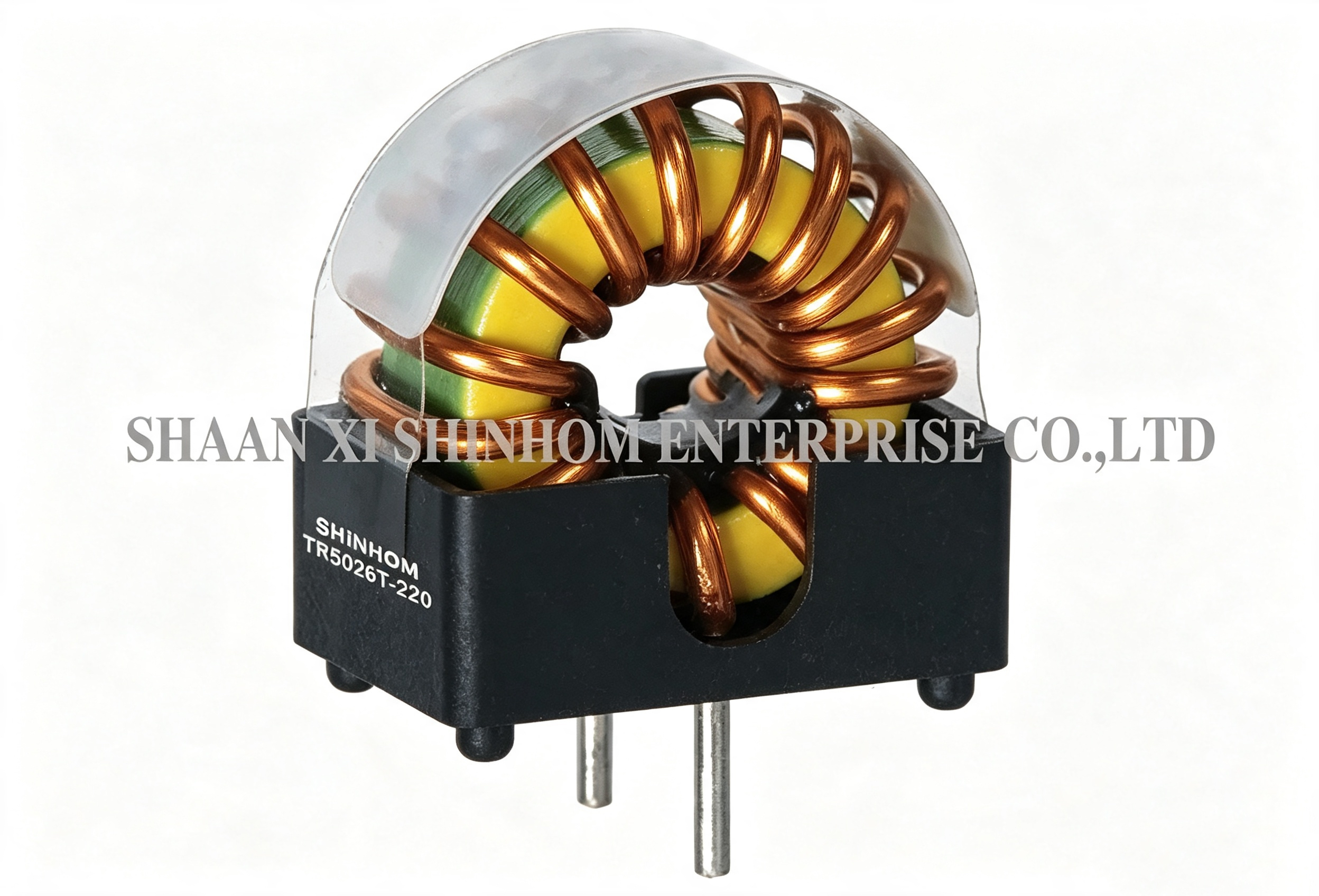

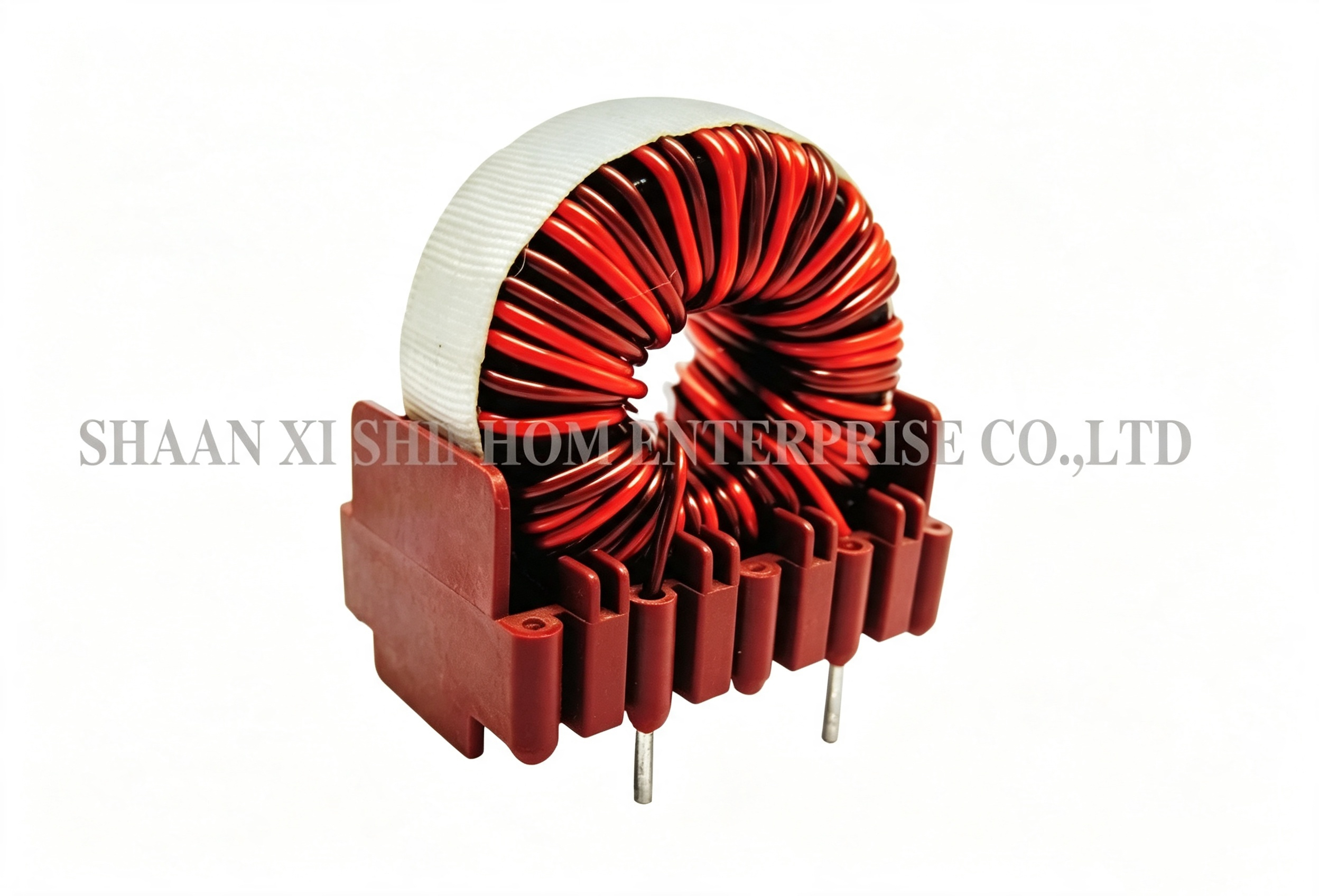

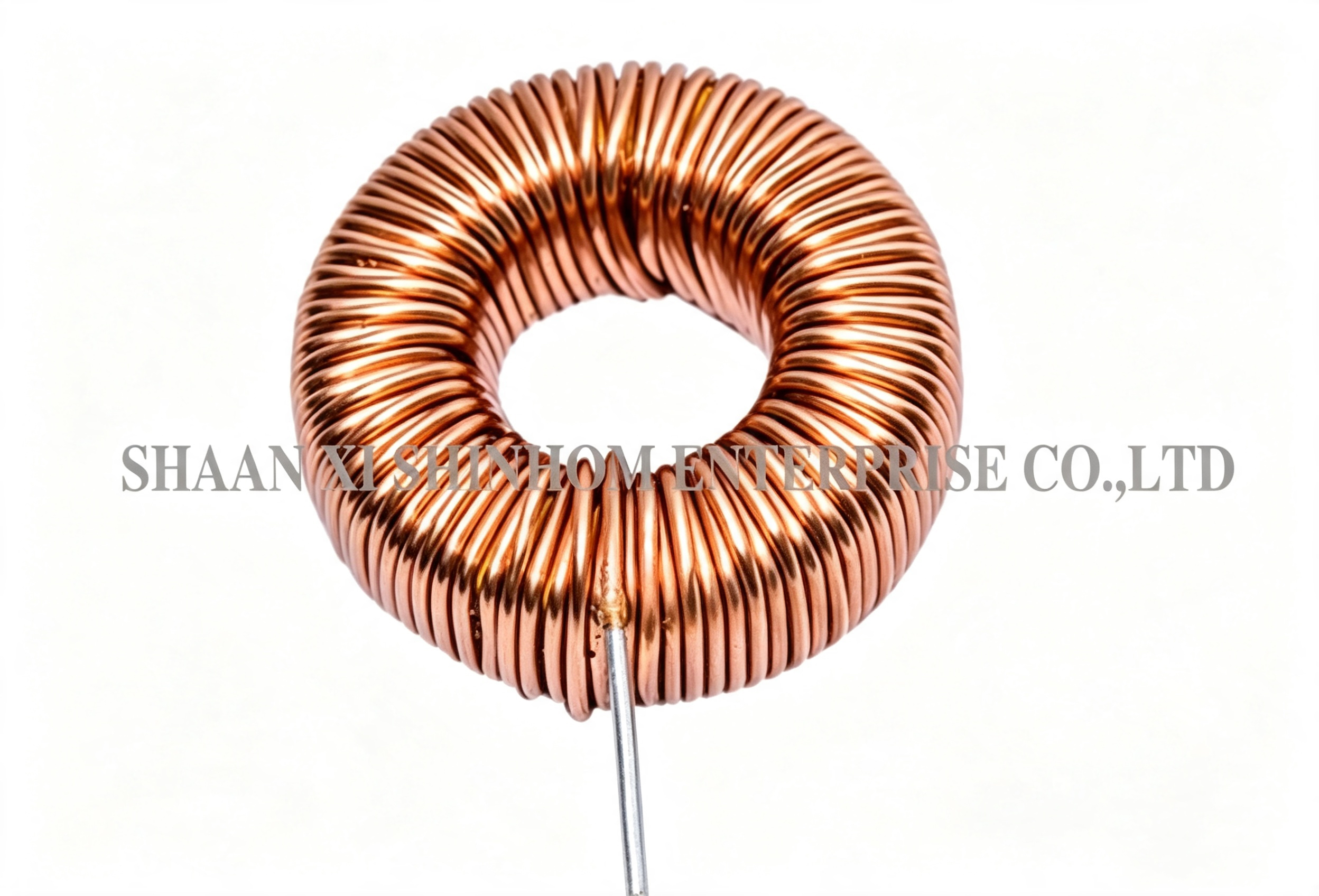

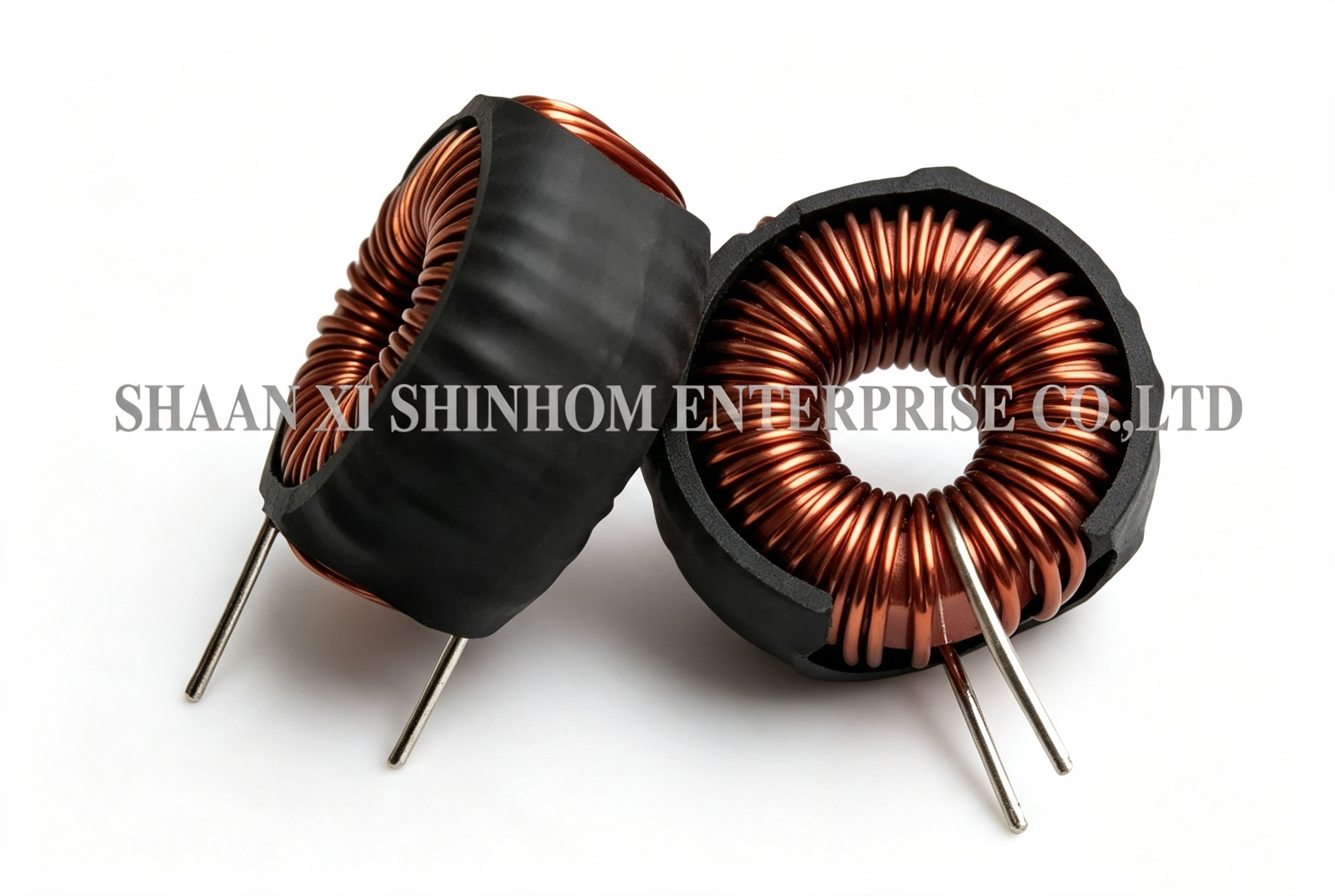

Seri TRToroidal choke / power inductor dirancang untuk sumber daya switching frekuensi tinggi dan peralatan elektronik. Ini menawarkan kerugian rendah pada frekuensi tinggi dan kinerja penekanan EMI yang sangat baik.Produk ini menggunakan struktur inti toroid dengan aliran kebocoran yang sangat rendah, secara efektif mengurangi gangguan elektromagnetik. Berbagai pilihan bahan inti tersedia, termasuk MPP, High Flux, Sendust / Carbonil Iron, dan Iron Powder core,cocok untuk kebutuhan frekuensi dan daya yang berbeda. Kedua paket SMD dan melalui lubang didukung. Desain profil rendah menghemat ruang. Ini banyak digunakan dalam beralih catu daya, penyaringan jalur listrik, penekanan EMI / RFI,dan berbagai perangkat elektronik frekuensi tinggi.
Fitur
- Frekuensi tinggi dan kerugian rendah
- Induktor Toroidal
- Untuk penekan EMI yang sangat baik
- Profil kecil
- Arus besar
- Resistensi rendah
- MPP, hi-flux, sendust/RF carbonyl, dan besi inti daya
- SMT dan profil rendah tersedia
- Versi RoHS kompatibel (bebas Pb) tersedia
- Karakteristik frekuensi yang baik
Aplikasi
- Digunakan secara luas dalam berbagai pemasok listrik switching dan peralatan elektronik frekuensi tinggi
- Penyaringan saluran listrik, EMI/RFI untuk catu daya mode switch
Spesifikasi
- Tegangan nominal: AC/DC 250V
- Tahan tingkat tegangan: AC 2KV, 1 menit
- Resistensi isolasi: DC 500V, 100ohm, min
- Tingkat isolasi: B (130°C)
- Kisaran suhu operasi: -25°C - 85°C
- Rentang induktansi minimum: 4,7uH-20mH 1kHz
- Rentang arus nominal: 0,2-30A
Deskripsi Produk
| Data inti toroid |
DIMENSI COILFORMER (mm) |
| TYPE |
OD |
ID |
H |
Massa (G) |
| T3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| T3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| T3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| T4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| T5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| T6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| T9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| T12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| T13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| T14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| T36 |
36.0 |
23.0 |
15.0 |
43 |
| T40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
Kami dapat menyediakan induktor daya SMD dan banyak induktor lainnya
Catatan:
Kami telah memperoleh sertifikat RoHS, ISO9001. kualitas yang baik dan harga yang rendah dengan prestise tinggi menarik lebih banyak pelanggan. jika Anda tertarik pada produk kami, kami akan menawarkan produk kami.Tolong beritahu kami jenis produk yang Anda butuhkan dan informasi lebih lanjut tentang hal ituKami dapat menyediakan sampel sesuai dengan kebutuhan Anda.
FAQ
T: Bahan inti apa yang tersedia untuk seri TR?
A: Seri TR menawarkan lima pilihan bahan inti: MPP (Molybdenum Permalloy Powder), High Flux, Sendust, Karbonyl Iron, dan Iron Powder.cocok untuk frekuensi tinggi, aplikasi presisi tinggi. High Flux memiliki kepadatan saturasi yang tinggi, cocok untuk aplikasi daya tinggi. Sendust menawarkan kinerja biaya yang baik.Besi karbonil memiliki karakteristik frekuensi tinggi yang sangat baikSerbuk besi adalah biaya terendah. Pilihan harus didasarkan pada frekuensi operasi, daya, dan persyaratan biaya.
T: Bagaimana memilih antara SMD dan paket lubang?
A:Paket SMDcocok untuk jalur produksi SMT otomatis, ideal untuk produksi volume tinggi.Paket melalui lubangcocok untuk pengelasan gelombang, memungkinkan pengelasan manual dan prototipe yang mudah. Silakan pilih berdasarkan desain dan proses produksi PCB Anda.
T: Bagaimana memilih arus nominal dari 0,2A hingga 30A?
A: Saat memilih, kami merekomendasikan memilih arus nominal setidaknya1.2 sampai 1,5 kaliarus operasi maksimum. Ini memberikan margin yang cukup untuk mencegah jenuh inti, yang akan mengurangi kinerja penyaringan.Juga mempertimbangkan derating saat ini pada suhu tinggi untuk memastikan suhu komponen tidak melebihi85°C.
