SMD Toroidal Common Mode Choke STR0602 Series 10μH-300μH untuk catu daya switch-mode

5000 buah
MOQ
Bisa dinegosiasikan
harga

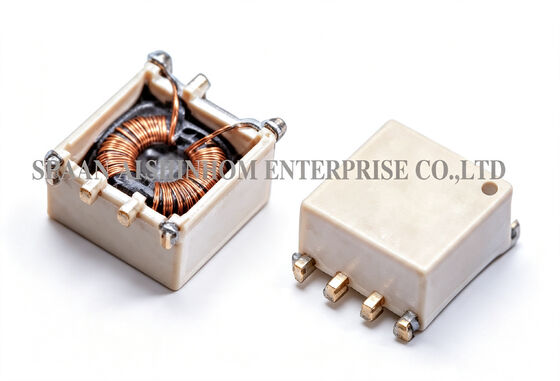

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Induktansi: 10uH hingga 300uH
Toleransi: ±30%
Nilai Saat Ini: 1,5A hingga 2,5A
Frekuensi Tes: 10kHz
Suhu Operasional: -25℃ hingga +105℃
Suhu Penyimpanan: -25℃ hingga +105℃
Menyoroti:

SMD Toroidal Common Mode Choke

,

STR0602 common mode choking

,

pencekaman modus umum untuk catu daya modus switch
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri STR0602
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 100000/Bulan
Deskripsi Produk

Induktor mode umum seri STR0602, Choke Mode Umum Inti Ferrit Toroidal SMT dengan induktansi 10uH hingga 300uH

SeriSTR0602 choke mode umum SMD toroidal menggunakan inti toroidal ferit dan desain lilitan satu lapis. Menawarkan kapasitansi antar-lilitan yang sangat rendah, secara efektif menekan interferensi mode umum.Rentang induktansi mencakup 10µH hingga 300µH. DCR berkisar dari 25mΩ hingga 70mΩ. Desain paket yang ringkas menghemat ruang PCB.Semua bahan bersertifikat tahan api UL94V-0. Paket SMD mendukung pengemasan tape and reel dan perakitan surface-mount otomatis.Banyak digunakan dalam ballast elektronik ringkas, catu daya switching, dan berbagai aplikasi penekanan interferensi mode umum.

FITUR:

  1. Rentang induktansi 10uH hingga 300uH
  2. DCR: 25mΩ hingga 70mΩ
  3. Desain ringkas.
  4. Lilitan satu lapis untuk kapasitansi minimum.
  5. Memenuhi standar ketahanan api UL 94-0.
  6. Tersedia dalam tape and reel untuk pemasangan permukaan otomatis.

APLIKASI UMUM:

  1. Penekanan interferensi mode umum
  2. Ballast elektronik ringkas pada lampu
  3. Catu daya mode sakelar ringkas
SMD Toroidal Common Mode Choke STR0602 Series 10μH-300μH untuk catu daya switch-mode
IDC Maks:
Ditentukan saat ditumpangkan
RDC:
QuadTech 1880 Milliohmmeter
Metode solder:
Fase Uap, Reflow Inframerah
Ketahanan terhadap panas solder:
260℃ selama 10 detik
Ketahanan pelarut:
Sesuai dengan MIL-STD-202E

Catatan: Spesifikasi produk dapat disesuaikan.

FAQ

T: Berapa rentang induktansi seri STR0602?

J:Seri STR0602 mencakup rentang induktansi dari 10µH hingga 300µH, mencakup berbagai aplikasi dari nilai induktansi kecil hingga nilai induktansi sedang. Nilai induktansi yang lebih rendah cocok untuk aplikasi penyaringan frekuensi tinggi, sementara nilai induktansi yang lebih tinggi cocok untuk penekanan interferensi mode umum frekuensi rendah.

T: Apa keuntungan dari lilitan satu lapis?

J:Lilitan satu lapis menghilangkan kapasitansi parasit antar-lapisan. Ini memberikan impedansi mode umum yang lebih tinggi dan kinerja penyaringan yang lebih stabil di berbagai rentang frekuensi. Struktur satu lapis juga menawarkan disipasi panas yang lebih baik dan lilitan yang lebih konsisten, membuatnya cocok untuk desain daya dengan persyaratan penekanan EMI yang ketat.
