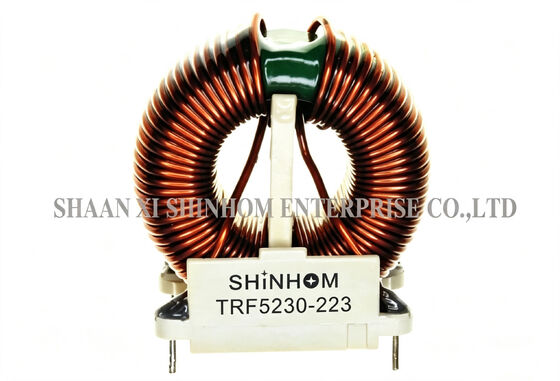

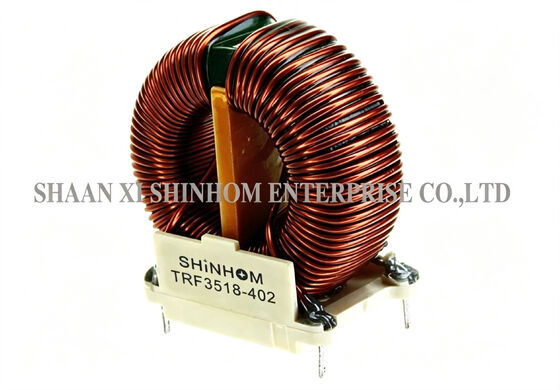

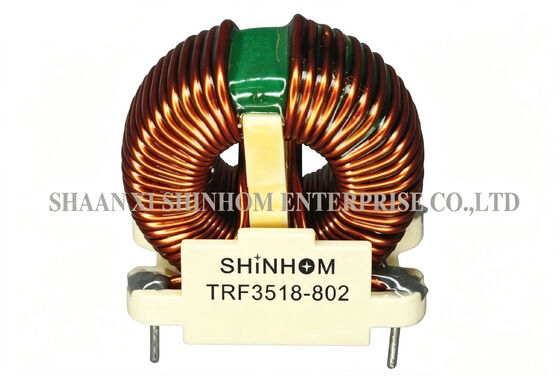

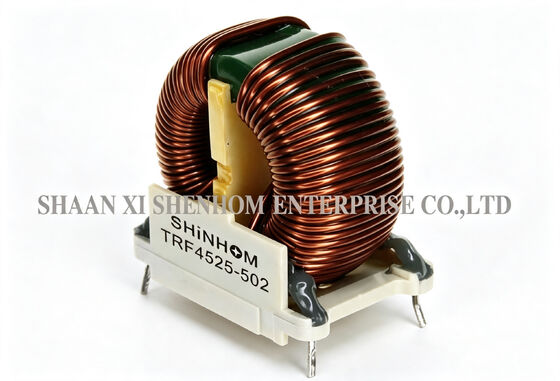

Peredam Mode Umum Toroidal Frekuensi Tinggi Seri TRF untuk Penindasan Derau Saluran AC/DC dan DC/DC

Seri TRF choke mode-ortogonal toroidal frekuensi tinggi menggunakan inti toroidal dan desain lilitan ganda. Arus terukur mencakup 1,5A hingga 18A. Induktansi berkisar dari 1mH hingga 120mH. Frekuensi resonansi mode-ortogonal berkisar dari 100KHz hingga 3MHz. Produk ini menawarkan kekuatan mekanik yang sangat baik, DCR rendah, dan kenaikan suhu rendah. Produk ini secara efektif menghilangkan kebisingan elektromagnetik dalam sirkuit daya dan sinyal. Berbagai housing pemasangan PCB tersedia untuk memenuhi persyaratan tata letak yang berbeda. Rentang suhu operasi: -40°C hingga +105°C. Produk ini banyak digunakan dalam penekanan kebisingan saluran AC/DC dan DC/DC, sistem komunikasi, elektronik otomotif, TV LCD/PDP, dan periferal komputer.

• Rating 1,5A hingga 18A
• Choke ganda 1mH hingga 120mH
• Kekuatan Mekanik Sangat Baik
• Resonansi mode-ortogonal 100KHz hingga 3MHz
• Keandalan Tinggi dan housing pemasangan PCB yang bervariasi
• Resistansi dan kenaikan suhu rendah

• Penekanan kebisingan saluran DC/DC, AC/DC
• Sistem Komunikasi
• Sistem Otomotif
• Televisi LCD/PDP
• Peralatan Periferal Komputer Produk ini sesuai dengan standar FCC VCCI CISPR FTZ, dll., menghilangkan kebisingan elektromagnetik dari sirkuit daya dan sinyal.

• Toleransi induktansi dalam +50% -30%
• Tegangan operasi maks: 250V pada 40°C
• IDC Maks: rating arus AC/DC A @40°C
• Hi-Pot 1500Vac lilitan ke lilitan 3S.
• Pengujian Induktansi: 10KHz 0.1V HP4284A
• RDC: QuadTech 1880 Milliohmmeter
• Arus lonjakan Maks 10ms: 20X IDC
• Suhu operasi: -40°C hingga +105°C
• Suhu Penyimpanan: -40°C hingga +105°C
• Ketahanan terhadap panas solder: 260°C selama 10 detik

T: Standar EMI apa yang dipatuhi produk ini?

J: Choke mode-ortogonal seri TRF mematuhi standar EMI internasional termasuk FCC, VCCI, CISPR, dan FTZ. Produk ini membantu produk Anda lulus uji kepatuhan emisi konduksi dan mengurangi interferensi elektromagnetik pada saluran daya dan sinyal.

T: Apa signifikansi frekuensi resonansi mode-ortogonal 100KHz-3MHz?

J: Choke mode-ortogonal memberikan impedansi mode-ortogonal tertinggi di dekat frekuensi resonansi, mencapai penekanan kebisingan yang optimal. Rentang frekuensi resonansi 100KHz-3MHz mencakup pita frekuensi EMI konduksi utama catu daya switching dan sirkuit digital, memastikan pelemahan kebisingan mode-ortogonal yang efektif dalam rentang frekuensi kritis.

T: Bagaimana toleransi induktansi +50%/-30% memengaruhi pemilihan?

J: Rentang toleransi ini berarti induktansi aktual bisa hingga 50% lebih tinggi atau 30% lebih rendah dari nilai nominal. Dalam aplikasi penyaringan EMI, saat memilih, pastikan induktansi memenuhi persyaratan penyaringan minimum di seluruh rentang suhu dan arus operasi. Kami merekomendasikan untuk memberikan margin yang cukup dalam desain kritis.
