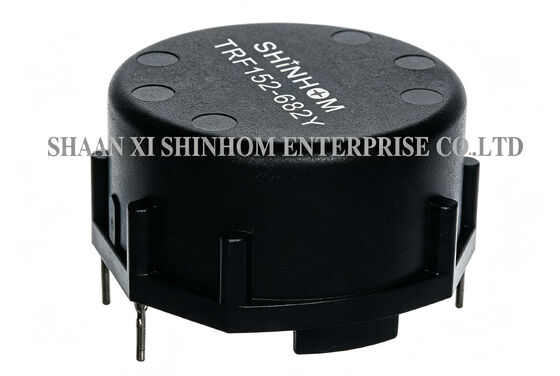

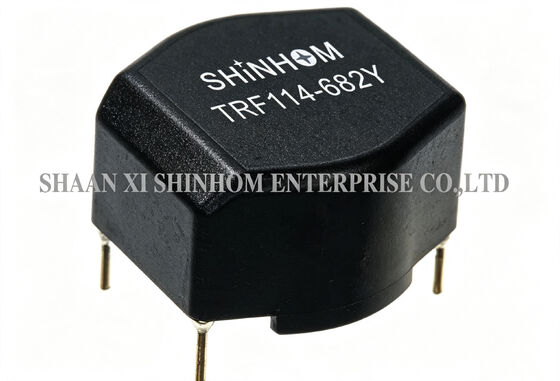

Wide Temp Toroidal Common Mode Inductor TRF Series untuk TV LCD/PDP dan Periferal Komputer

Induktor mode umum toroidal seri TRF memiliki casing plastik dan desain inti toroidal. Arus terukur mencakup 0,3A hingga 8A. Rentang induktansi dari 0,7mH hingga 100mH (lilitan ganda). Frekuensi resonansi mode umum berkisar dari 100KHz hingga 3MHz. Casing plastik memberikan kekuatan mekanik yang sangat baik dan perlindungan lingkungan, cocok untuk berbagai kondisi operasi yang keras. DCR rendah dan kenaikan suhu rendah memastikan operasi yang efisien. Berbagai gaya housing pemasangan PCB tersedia untuk memenuhi persyaratan tata letak yang berbeda. Rentang suhu operasi: -40°C hingga +105°C. Ketahanan panas solder: 260°C/10 detik. Banyak digunakan dalam penekanan derau saluran AC/DC dan DC/DC, sistem komunikasi, elektronik otomotif, TV LCD/PDP, dan periferal komputer.

• Rating 0,3A hingga 8A
• 0,7mH hingga 100mH choke ganda
• Kekuatan Mekanik Sangat Baik
• Resonansi mode umum 100KHz hingga 3MHz
• Keandalan Tinggi dan housing pemasangan PCB yang bervariasi
• Resistansi dan kenaikan suhu rendah

• Penekanan derau saluran DC/DC, AC/DC
• Sistem Komunikasi
• Sistem Otomotif
• Televisi LCD/PDP
• Peralatan Periferal Komputer

1. Toleransi induktansi dalam +50% -30%
2. Tegangan operasi maks: 250V pada 40°C
3. IDC Maks: rating arus AC/DC A @40°C
4. Hi-Pot 1500Vac lilitan ke lilitan 3S.
5. Pengujian Induktansi: 10KHz 0,1V HP4284A
6. RDC: QuadTech 1880 Milliohmmeter
7. Arus lonjakan Maks 10ms: 20X IDC
8. Suhu operasi: -40°C hingga +105°C
9. Suhu Penyimpanan: -40°C hingga +105°C
10. Ketahanan terhadap panas solder: 260°C selama 10 detik

Catatan: 102, 112, 114, 142, 122,152 horizontal
        202, 212, 214, 242, 222, 252 vertikal

Catatan: Spesifikasi produk dapat disesuaikan.
