Rumah /Produk/Mode Umum Tersedak/Kapasitas Interwinding Rendah Common Mode Choke STR0903 Seri UL94-V0 untuk Penghapusan Interferensi Common-Mode

Kapasitas Interwinding Rendah Common Mode Choke STR0903 Seri UL94-V0 untuk Penghapusan Interferensi Common-Mode

5000 buah
MOQ
Bisa dinegosiasikan
harga
Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Induktansi: 1,1mH hingga 22mH
Nilai Saat Ini: 0,3A hingga 2A
Frekuensi Kerja: 50Hz hingga 500kHz
Frekuensi Tes: 10KHz,0.1V
Tegangan Operasi: 250vac
Suhu Operasional: -40℃ Hingga +105℃
Sertifikasi: UL /RoHs /SGS,ISO9001 ISO14001
Aplikasi: Mengganti induktor pengatur
Menyoroti:

Capacitance interwinding rendah common mode choke

,

UL94-V0 common mode choke

,

Common-mode interference suppression choke
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri STR0903
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk
STR0903 Series common mode inductor Toroidal Core Common Mode Choke dengan casing,SMD common mode inductor

PeraturanSeri STR0903SMD toroidal common-mode inductor menggunakan desain split-winding dan single-layer winding.Ini menawarkan kapasitas inter-winding yang sangat rendah dan memberikan impedansi mode umum tertinggi di rentang frekuensi yang luas (50Hz-500KHz), memberikan kinerja penghapusan gangguan modus umum yang sangat baik.0Induktansi kebocoran 0,8%, yang juga menyediakan beberapa kemampuan penekanan mode diferensial.Paket SMDmendukung pengelasan fase uap dan pengelasan aliran balik inframerah, dengan ketahanan panas pengelasan260°C/10 detik. Hal ini banyak digunakan dalamBalast elektronik kompak,pemutar sumber daya listrik, dan berbagaiPenghapusan gangguan modus umumaplikasi.

Fitur
  • Split winding
  • Penggambaran satu lapisan impedansi mode umum tertinggi
  • Jangkauan frekuensi 50Hz sampai 500KHz
  • Induktansi kebocoran sekitar 0,8% (penekanan mode diferensial)
  • Memenuhi standar keselamatan UL/CSA/IEC
  • Peringkat mudah terbakar bahan ¥ UL94-V0
  • Tegangan operasi 250VAC
  • Suhu operasi -40°C sampai +105°C
Aplikasi
  • Penghapusan gangguan modus umum
  • Balast elektronik kompak dalam lampu
  • Sumber daya daya kompak switch-mode
INFORMASI TEKNIS
  • Tegangan operasi: 250Vac
  • IDC Max:Ditentukan ketika ditumpuk
  • Tes induktansi: HP4284A 10KHz 0,1V
  • RDC:QuadTech 1880 Miliohmmeter
  • Suhu operasi: -40°C sampai +105°C
  • Suhu penyimpanan: -40°C sampai +105°C
  • Peningkatan suhu 40°C Max
  • Metode pengelasan: Fase uap, Infrabeureum
  • Ketahanan terhadap panas pengelasan:260°C selama 10 detik
  • Resistensi pelarut: Sesuai dengan MIL-STD-202E

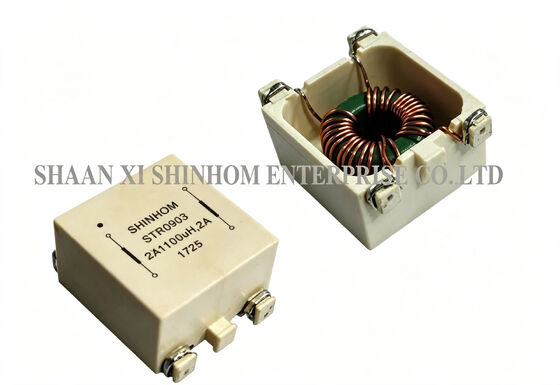

Kapasitas Interwinding Rendah Common Mode Choke STR0903 Seri UL94-V0 untuk Penghapusan Interferensi Common-Mode
Catatan: Spesifikasi produk dapat disesuaikan.
FAQ
T: Apa keuntungan dari laba-laba dan laba-laba satu lapisan?
A: Split-winding menempatkan gulungan primer dan sekunder secara fisik terpisah pada inti.Ini secara efektif mengurangi kapasitansi parasit antara gulungan dan mengurangi jalur kopling kapasitif untuk kebisingan frekuensi tinggi. Single-layer winding menghilangkan kapasitas parasit antar-lapisan, memberikan impedansi mode umum yang lebih tinggi dan kinerja penyaringan yang lebih stabil di rentang frekuensi yang luas.fitur ini memungkinkanSeri STR0903untuk mencapai penghapusan kebisingan mode umum yang optimal di50Hz-500KHzBand frekuensi.
T: Apa fungsi dari induktansi kebocoran sekitar 0,8%?
A: Sekitar00,8%Induktansi kebocoran juga memberikan beberapa kemampuan penekanan interferensi mode diferensial.Induktansi kebocoran bertindak sebagai induktor kecil dalam seri dengan jalur mode diferensial, memberikan beberapa attenuation dari noise mode diferensial.Seri STR0903untuk memenuhi persyaratan penyaringan mode umum dan beberapa mode diferensial.
T: Standar keselamatan apa yang memenuhi produk ini?
A: Jarak merayap produk memenuhi persyaratan keselamatan UL, CSA, dan IEC. Semua bahan memiliki sertifikasi tahan api UL94-V0. Desainnya sesuai dengan standar EN 60938-2 (VDE 0565-2).Sertifikasi ini memastikan produk dapat digunakan dalam catu daya dan peralatan pencahayaan dengan persyaratan keamanan yang ketat.
