Rumah /Produk/Mode Umum Tersedak/Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current untuk AC/DC dan Filter Noise

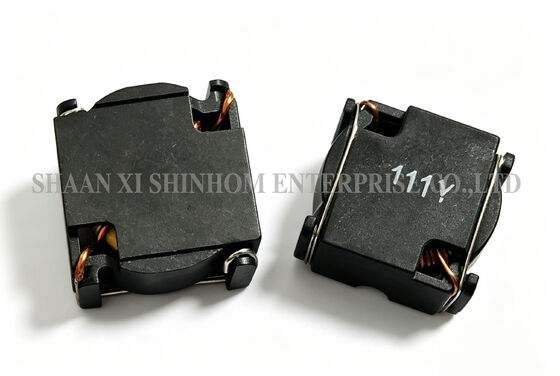

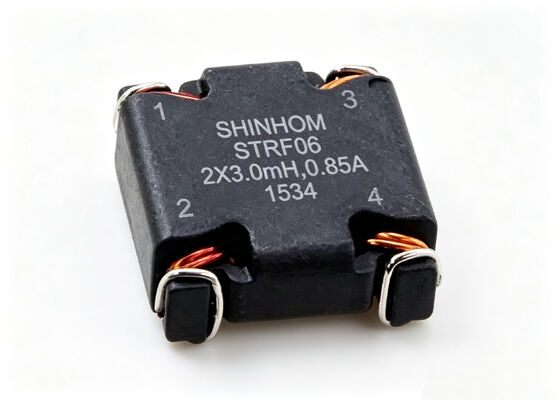

Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current untuk AC/DC dan Filter Noise

5000 buah
MOQ
Bisa dinegosiasikan
harga
Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current for AC/DC and Noise Filtering
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Induktansi: 880uH~6800uH
Nilai Saat Ini: 0,3A~1,63A
Frekuensi Tes: 100kHz
Toleransi: ± 35%
Instalasi: smt
Ukuran: 13*13*5.6mm
Menyoroti:

Toroidal Ferrite SMD Common Mode Choke

,

SMD Common Mode Choke STRF06 Seri

,

High Current SMD Common Mode Choke
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri STRF06
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk
STRF06 Seri induktor mode umum daya tinggi, SMD Toroidal Core Common Mode Choke dengan induktansi hingga 6,8mH

PeraturanSeri STRF06arus tinggi SMD toroidal common-mode choke dirancang untuk DC-DC dan AC-DC converter aplikasi, dengan nilai induktansi hingga 6,8mH.Produk ini menggunakan inti ferrit toroidal untuk memberikan impedansi mode umum yang tinggi di rentang frekuensi yang luasPaket SMD mendukung penempatan otomatis dan kompatibel dengan pengelasan reflow.Kisaran suhu operasi adalah -40°C sampai +125°C (termasuk kenaikan suhu diri)Ini banyak digunakan dalam konverter DC-DC / AC-DC, sistem komunikasi, elektronik otomotif, dan TV LCD.

Fitur
  • Inti ferrit toroidal impedansi mode umum yang tinggi
  • Kinerja penekanan EMI yang sangat baik
  • Induktansi ≤ 6,8mH
  • Kapasitas pembawa arus tinggi
  • Suhu operasi -40°C sampai +125°C
  • Paket SMD yang cocok untuk penempatan otomatis
  • Kompatibel dengan pengelasan reflow
  • Bebas timbal RoHS sesuai
Aplikasi
  • Konverter DC-DC
  • Konverter AC-DC
  • Penyaringan saluran listrik
  • Penghapusan kebisingan
  • Sumber daya sistem komunikasi
  • Sistem elektronik otomotif
  • Sumber daya TV LCD
  • Penghapusan EMI/RFI
INFORMASI TEKNIS
IDC: Peningkatan suhu 40°C Max
Tes induktansi: HP4284A 100KHz 0,1V
RDC: QuadTech 1880 Miliohmmeter
Metode pengelasan: Fase uap, inframerah reflow
Ketahanan terhadap panas pengelasan: 260°C selama 10 detik
Resistensi pelarut: Sesuai dengan MIL-STD-202E
Berat: 10,5 gram TYP
Tape & Reel: 700/gulungan
Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current untuk AC/DC dan Filter Noise Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current untuk AC/DC dan Filter Noise
Lebih banyak ukuran untuk dipilih
Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current untuk AC/DC dan Filter Noise

Catatan: Spesifikasi produk dapat disesuaikan.

FAQ

T: Apa keuntungan dari induktansi 6,8mH dalam penyaringan modus umum?

A: The6.8mHInduktansi memberikan impedansi modus umum yang tinggi.150KHz-30MHzUntuk desain daya yang membutuhkan kepatuhan EMI yang ketat, chokes mode umum induktansi tinggi adalah komponen penyaringan kunci.

T: Apa keuntungan dari inti toroidal dibandingkan dengan struktur inti lainnya?

A: Inti toroid memiliki struktur sirkuit magnet tertutup. Fluks magnetik terkonsentrasi di dalam inti, menghasilkan aliran kebocoran yang sangat rendah.Radiasi EMI jauh lebih rendah daripada induktor inti I atau inti terbukaInti toroidal juga memiliki permeabilitas magnetik yang tinggi, membutuhkan lebih sedikit putaran untuk nilai induktansi yang sama.

T: Bagaimana IDC arus nominal didefinisikan?

A: IDC didefinisikan sebagai nilai arus DC yang menyebabkan kenaikan suhu sekitar 40 ° C di kumparan.memastikan bahwa suhu lingkungan kerja maksimum ditambah kenaikan suhu diri tidak melebihi 125°CSaat memilih, biarkan margin yang cukup untuk memastikan keandalan jangka panjang.
