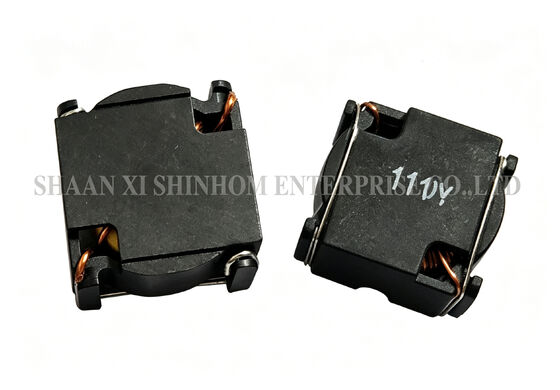

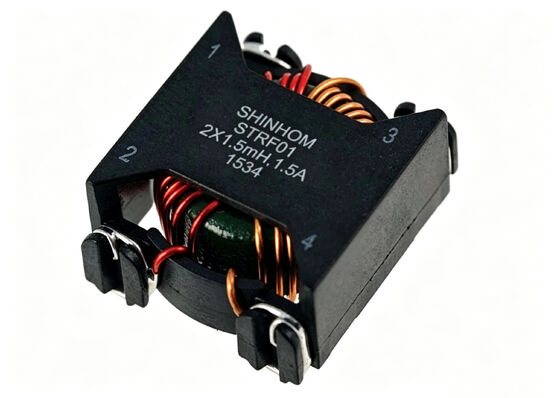

High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance untuk DC-DC Converters

5000 buah
MOQ
Bisa dinegosiasikan
harga
High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance for DC-DC Converters
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Induktansi: 650uH~15000uH
Nilai Saat Ini: 1,0A~3,6A
Nilai Induktor: Induktor Tetap
Paket Transportasi: Karton
Spesifikasi: RoHS/SGS/UL/ISO9001
Ukuran: 16.38*14.2*11mm
Menyoroti:

SMD Toroidal Common Mode Choke

,

Kondisi umum tersedak arus tinggi
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri STRF01
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 100000/Bulan
Deskripsi Produk

Seri STRF01 Induktor Mode Umum Arus Tinggi, SMT Toroidal Ferrtie Core Common Mode Choke Dirancang untuk Konverter DC/DC

ItuSeri STRF01Choke mode umum toroidal SMD arus tinggi dirancang untuk aplikasi konverter DC-DC dan AC-DC. Produk ini menggunakan inti toroidal ferit untuk memberikan impedansi mode umum yang tinggi pada rentang frekuensi yang luas, sehingga menghasilkan kinerja penekanan EMI/RFI yang sangat baik. Paket SMD low-profile menghemat ruang PCB. Kapasitas arus yang tinggi dan DCR yang rendah memastikan konversi daya yang efisien. Kisaran suhu pengoperasian adalah -40°C hingga +125°C (termasuk kenaikan suhu otomatis), cocok untuk berbagai lingkungan yang keras. Ini banyak digunakan dalam konverter DC-DC/AC-DC, catu daya desktop/laptop, peralatan komunikasi, elektronik otomotif, dan TV LCD.

Fitur

  • Inti ferit toroidal – impedansi mode umum yang tinggi
  • Performa penekan EMI/RFI yang luar biasa
  • Desain SMD profil rendah – menghemat ruang
  • Daya dukung arus yang tinggi
  • DCR rendah – kehilangan daya rendah
  • Suhu pengoperasian – -40°C hingga +125°C
  • Kompatibel dengan penyolderan reflow
  • Bebas timah – Sesuai RoHS

Aplikasi

  • Konverter DC-DC
  • Konverter AC-DC
  • Pemfilteran masukan (mode seri)
  • Penindasan EMI/RFI
  • Catu daya desktop/laptop
  • monitor LCD
  • Peralatan komunikasi
  • Sistem elektronik otomotif

INFORMASI TEKNIS

IDC
Suhu. naik 40℃ Maks
Tes induktansi
HP4284A 100KHz 0.1V
RDC
QuadTech 1880 Miliohmmeter
Metode solder
Fase Uap, Aliran Ulang Inframerah
Ketahanan terhadap panas solder
260℃ selama 10 detik
Resistensi pelarut
Sesuai dengan MIL-STD-202E
Berat
1,5gram JENIS
Pita & Gulungan
700/gulungan

High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance untuk DC-DC Converters

High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance untuk DC-DC Converters

Lebih banyak ukuran untuk dipilih

High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance untuk DC-DC Converters

Catatan: Spesifikasi produk dapat disesuaikan.

Pertanyaan Umum

Q: Apa kelebihan inti toroidal dibandingkan struktur inti lainnya?

A: Inti toroidal memiliki struktur sirkuit magnet tertutup. Fluks magnet terkonsentrasi di dalam inti, sehingga fluks kebocoran sangat rendah. Radiasi EMI jauh lebih rendah dibandingkan induktor inti-I atau inti terbuka. Inti toroidal juga memiliki permeabilitas magnet yang tinggi, sehingga memerlukan putaran yang lebih sedikit untuk nilai induktansi yang sama. Hal ini menghasilkan DCR yang lebih rendah dan efisiensi yang lebih tinggi.

T: Bagaimana cara memilih arus pengenal?

J: Saat memilih, pastikan arus pengoperasian maksimum tidak melebihi nilai pengenal, dan pertimbangkan penurunan suhu. Kami merekomendasikan memilih arus pengenal setidaknya 1,2 hingga 1,5 kali arus pengoperasian maksimum untuk mencegah saturasi inti, yang akan mengurangi kinerja penyaringan. Pastikan juga suhu komponen (suhu sekitar + kenaikan suhu) tidak melebihi 125°C.

T: Apakah produk ini mendukung penyolderan reflow? Berapa ketahanan suhunya?

A:Ya. ItuSeri STRF01menggunakan paket SMD dan kompatibel dengan penyolderan reflow. Desain low-profile dan ukurannya yang kecil membuatnya cocok untuk jalur produksi SMT otomatis. Untuk profil suhu reflow spesifik, silakan lihat lembar data produk.
