SLFE8.3 Series Common Mode Choke dengan 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH sampai 50 mH, dan Extended Temperature Range -40°C sampai +105°C untuk EMI Filtering

5000
MOQ

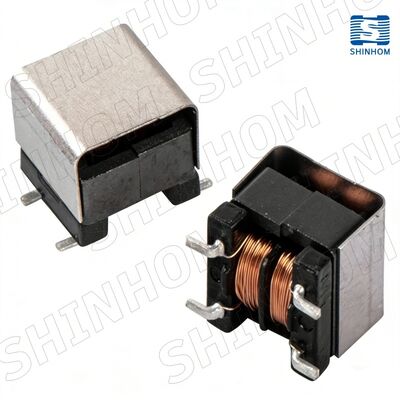

SLFE8.3 Series Common Mode Choke with 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH to 50 mH, and Extended Temperature Range -40°C to +105°C for EMI Filtering
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang induktansi: 1 mH hingga 50 mH
Tegangan isolasi: 1500 Vdc
Suhu pengoperasian: -40 ° C hingga +105 ° C.
Ukuran: 10×9,5×10,5mm
Frekuensi uji: 1,0 kHz / 0,3V
Menyoroti:

1500 Vdc Isolasi Common Mode Choke

,

EMI Filtering Common Mode Choke

,

Induktansi luas Common Mode Choke
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: SLFE8.3
Dokumen: SLFE8.3 Series_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2~8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Choke Mode Umum Berkinerja Tinggi SLFE8.3 Seri untuk Filter EMI Industri dan Telekomunikasi

Dirancang untuk penghapusan EMI yang kuat dalam aplikasi terbatas ruang, SLFE8.3 Series Common Mode Choke memberikan penyaringan kebisingan yang luar biasa di berbagai suhu.Dibuat dengan konstruksi kawat-lilit, Choke kompak ini memberikan impedansi yang tinggi untuk kebisingan mode umum sambil mempertahankan nilai arus yang tinggi dan DCR rendah.Dengan tegangan isolasi tinggi 1500 Vdc dan kisaran suhu operasi yang diperpanjang dari -40 °C hingga +105 °C, ia memastikan kinerja yang dapat diandalkan di lingkungan industri, telekomunikasi, dan otomotif.

Fitur Utama
  • Rentang Induktansi yang luas:Tersedia dari 1 mH hingga 50 mH untuk memenuhi berbagai persyaratan penyaringan
  • Tegangan isolasi tinggi:Hi-Pot diuji pada 1500 Vdc selama 3 detik, memastikan keamanan dan perlindungan sistem yang unggul
  • Jangkauan suhu yang diperpanjang:Dianjurkan untuk beroperasi dari -40°C sampai +105°C, sehingga cocok untuk lingkungan yang keras
  • Compact Footprint:Dimensi maksimum 10 × 9,5 × 10,5 mm untuk tata letak PCB kepadatan tinggi
  • Penghapusan EMI yang sangat baik:Konstruksi kawat-gelinding memberikan impedansi tinggi untuk secara efektif menekan kebisingan modus umum di jalur listrik dan sinyal
  • Memenuhi RoHS:Memenuhi standar lingkungan untuk pasar global
Spesifikasi Listrik
@25°C
Nomor Bagian Induktansi (mH) +50%/-30% N1=N2 Frekuensi pengujian DCR (Ω) Max IDC (A) Max
SLFE8.3-102Y 1.0 1.0 kHz / 0.3V 0.32 0.3
SLFE8.3-502Y 5.0 1.0 kHz / 0.3V 0.58 0.3
SLFE8.3-103Y 10 1.0 kHz / 0.3V 0.77 0.2
SLFE8.3-153Y 15 1.0 kHz / 0.3V 0.82 0.2
SLFE8.3-203Y 20 1.0 kHz / 0.3V 1.36 0.18
SLFE8.3-253Y 25 1.0 kHz / 0.3V 1.54 0.18
SLFE8.3-303Y 30 1.0 kHz / 0.3V 2.40 0.14
SLFE8.3-353Y 35 1.0 kHz / 0.3V 2.60 0.14
SLFE8.3-403Y 40 1.0 kHz / 0.3V 3.40 0.10
SLFE8.3-503Y 50 1.0 kHz / 0.3V 4.80 0.06
Aplikasi
  • Peralatan Industri:Penindasan kebisingan untuk saluran listrik DC dan sistem kontrol
  • Infrastruktur telekomunikasi:Penyaringan EMI untuk stasiun dasar dan perangkat jaringan
  • Elektronik otomotif:Filter kebisingan mode umum di unit infotainment dan kontrol
  • Unit pasokan listrik:Dirancang untuk digunakan dalam konverter daya dan konverter DC-DC yang membutuhkan kinerja choke mode umum yang andal
  • Sistem Komunikasi Data:Penyaringan kebisingan yang efektif untuk memastikan integritas sinyal
Label:

common mode power line choke

common mode toroidal chokes

common mode inductor
