Compact Wire Wound Common Mode Filter untuk supresi EMI antarmuka kecepatan tinggi dalam aplikasi terbatas ruang

5000
MOQ

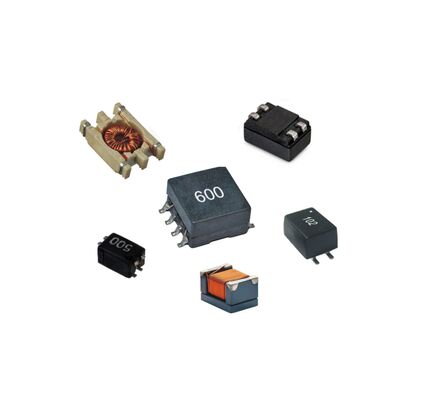

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Filter Mode Umum Jejak Ringkas

,

Wire Wound Common Mode Choke

,

Komponen Penekan EMI Antarmuka Berkecepatan Tinggi
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: Seri SF1210F-3W
Dokumen: SF1210F-3W Series_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2~8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Kompak Wire Wound Common Mode Filter Series untuk Interface EMI High-Speed Suppression
Dirancang untuk menyediakan penyaringan kebisingan yang dapat diandalkan dalam aplikasi terbatas ruang, seri SF1210F-3W menawarkan pilihan kinerja tinggiFilter mode umumdalam jejak yang kompak.Pencekik luka kawatkonstruksi, seri ini memberikan pentingKomponen penekanan EMIFungsi dengan pilihan impedansi mode umum 160Ω, 240Ω, dan 500Ω pada 100MHz. Dirancang untuk integrasi yang mudah,Ini termasuk tata letak PCB dan pola stensil yang direkomendasikan untuk memastikan kinerja dan manufaktur yang optimal. sepenuhnya sesuai dengan standar RoHS dan bebas halogen, beroperasi secara andal di kisaran suhu -40 °C sampai +125 °C.
Fitur Utama
  • Impedansi Mode Umum (@100MHz):160Ω, 240Ω, atau 500Ω (±25%, tergantung pada model)
  • Resistensi DC (DCR):Sedikitnya 0,21Ω (maksimal)
  • Listrik nominal:Hingga 500mA (maksimal)
  • Tegangan nominal:50 Vdc (maksimal)
  • Tahan tegangan:125 Vdc (maksimal)
  • Resistensi isolasi:10 MΩ (menit)
  • Konstruksi:Tipe saringan kawat untuk kinerja frekuensi tinggi yang kuat
  • Dukungan Desain:Termasuk pola tanah PCB yang direkomendasikan dan aperture stensil pasta solder
  • Kepatuhan:100% bebas timah, bebas halogen, sesuai RoHS
  • Suhu operasi:-40°C sampai +125°C (termasuk kenaikan suhu diri)
Aplikasi
  • Filter EMI untuk jalur data diferensial kecepatan tinggi (misalnya, USB 3.0/3.1, HDMI, DisplayPort, MIPI)
  • Penghapusan kebisingan dalam elektronik konsumen portabel dan wearable
  • Peningkatan integritas sinyal dalam modul komunikasi (Wi-Fi, Bluetooth)
  • Filter saluran listrik dalam sirkuit digital arus rendah dan sensor
  • Solusi EMC tingkat board dalam peralatan jaringan dan set-top box
Pertanyaan yang Sering Diajukan
Bagaimana saya memilih antara 160Ω, 240Ω, dan 500Ω model impedansi?
Pilihan tergantung pada frekuensi dan amplitudo dari kebisingan modus umum yang perlu Anda tindih. Impedansi yang lebih tinggi memberikan peredupan yang lebih besar pada frekuensi uji (100MHz).Pertimbangkan profil EMI spesifik dan persyaratan kepatuhan Anda. Model 500Ω menawarkan penekanan terkuat pada 100MHz.
Mengapa tata letak PCB dan pola stensil yang direkomendasikan penting?
Rekomendasi ini membantu mengoptimalkan kinerja frekuensi tinggi filter dengan meminimalkan efek parasit dan memastikan sendi solder yang andal dan konsisten selama perakitan permukaan-mount,mengurangi cacat manufaktur.
Dapatkah seri ini digunakan untuk penyaringan saluran listrik?
Ya, tapi perhatikan arus nominal (max 500mA). ini cocok untuk menyaring kebisingan pada rel daya arus rendah atau jalur sinyal dengan bias DC. untuk jalur listrik arus tinggi,memastikan bahwa rating saat ini dari model yang dipilih tidak melebihi.
Apa manfaat dari konstruksi kawat dalam konteks ini?
Konstruksi kawat-lilitan biasanya memungkinkan impedansi mode umum yang lebih tinggi dan kinerja yang lebih baik pada frekuensi tinggi dibandingkan dengan beberapa filter keramik multilayer,membuatnya lebih efektif untuk menekan EMI dalam antarmuka digital cepat.
