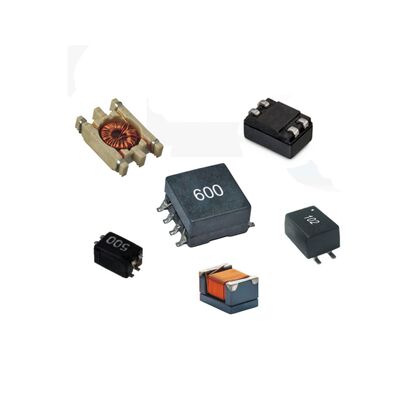

Name: Wire Wound Common Mode Choke dengan impedansi 800Ω @ 100MHz, bebas timbal dan desain kompak untuk penekanan EMI
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: SF1008F-3W-801Y
Availability: InStock

fitur Galeri Deskripsi Produk bicara sekarang

fitur

Spesifikasi

Menyoroti:

Mode Umum Tersedak 800Ω @100MHz

Tersedak Luka Kawat bebas timah

Komponen Penekan EMI Ringkas

Informasi dasar

Tempat asal: Cina

Nama merek: SHINHOM

Sertifikasi: RoHS

Nomor model: SF1008F-3W-801Y

Dokumen: SF1008F-3W-801Y_.pdf

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 2~8 minggu

Syarat-syarat pembayaran: L/C,T/T

Galeri

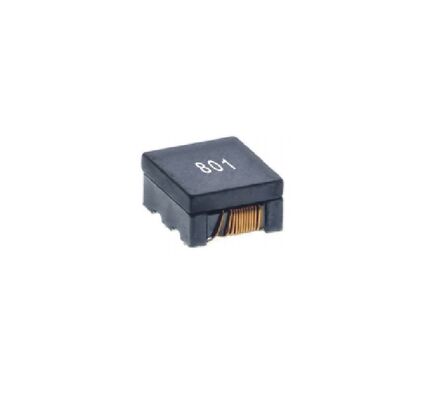

Wire Wound Common Mode Choke dengan impedansi 800Ω @ 100MHz, bebas timbal dan desain kompak untuk penekanan EMI

Deskripsi Produk

Filter modus umum dengan luka kawat berkinerja tinggi untuk penekanan EMI

Dirancang untuk menekan interferensi elektromagnetik (EMI) yang efektif dalam data kecepatan tinggi dan kabel listrik, SF1008F-3W-801YPencekik luka kawatmemberikan impedansi mode umum yang tinggi pada 100MHz, memastikan kinerja penekanan kebisingan yang sangat baik.Filter mode umum, ideal untuk aplikasi terbatas ruang.Komponen penekanan EMI100% bebas timah, bebas halogen, dan sesuai dengan RoHS, memenuhi standar lingkungan yang ketat.memberikan kinerja yang dapat diandalkan dalam lingkungan yang menuntut.

Spesifikasi Utama

Parameter	Nilai
Impedansi Mode Umum @100MHz	800Ω ±25%
Tegangan nominal (Max)	20V
Listrik nominal (maksimal)	0.15A
Resistensi DC (DCR) (Max)	1.6Ω
Resistensi isolasi (Min)	10MΩ
Jangkauan suhu operasi	-40°C sampai +125°C

Fitur Produk

Konstruksi saringan kawat untuk kinerja yang kuat
100% bebas timah, bebas halogen, dan sesuai dengan RoHS
Ukuran kecil dan desain profil rendah
Rentang suhu operasi yang luas termasuk kenaikan suhu diri
Impedansi modus umum yang tinggi untuk penekanan EMI yang efektif

Aplikasi

Penyaringan kebisingan pada jalur data diferensial kecepatan tinggi (USB, HDMI, LVDS)
Penghapusan EMI jalur listrik dalam perangkat elektronik kompak dan modul
Peralatan komunikasi dan perangkat jaringan
Elektronik konsumen yang membutuhkan kepatuhan EMC yang ketat
Sistem infotainment dan kontrol otomotif

Pertanyaan yang Sering Diajukan

Apa keuntungan utama dari Filter Mode Umum Wire Wound dibandingkan dengan jenis lain?

Konstruksi wire wound biasanya memungkinkan impedansi mode umum yang lebih tinggi dan kinerja frekuensi tinggi yang lebih baik dibandingkan dengan tipe chip multilayer,membuatnya lebih efektif untuk menekan EMI dalam aplikasi integritas sinyal kritis.

Bagaimana saya menafsirkan nilai impedansi 800Ω @100MHz?

Ini berarti filter memiliki impedansi 800Ω (tipikal) untuk arus kebisingan modus umum pada frekuensi 100MHz.Impedansi yang lebih tinggi pada frekuensi kebisingan menghasilkan attenuasi kebisingan yang lebih besar.

Dapatkah filter ini menangani arus yang lebih tinggi untuk aplikasi saluran listrik?

Listrik nominal adalah 0.15A Max. Ini dirancang untuk sinyal arus rendah atau jalur listrik. Untuk pemfilteran rel daya arus tinggi, silakan pilih model dengan rating arus yang lebih tinggi.

Apa yang dimaksud dengan "bebas dari halogen" dan mengapa itu penting?

Bebas halogen berarti produk tidak mengandung klorin, bromin, atau halogen lainnya di atas ambang batas tertentu.Ini penting untuk keselamatan lingkungan dan sering diperlukan dalam inisiatif elektronik hijau, karena mengurangi emisi gas beracun dalam kasus kebakaran.
