OEM Common Mode Chokes Seri TRF

Dirancang untuk supresi interferensi elektromagnetik (EMI) yang unggul dalam elektronik daya,Pencekik modus umum seri TRF memberikan penyaringan kebisingan efisiensi tinggi dengan ketahanan suhu yang kuatDengan bahan yang sesuai dengan RoHS dan sertifikasi peradangan UL94V-0, pencekik ini memastikan keandalan dalam lingkungan yang menuntut.Mereka terintegrasi dengan mulus ke dalam sistem daya AC / DC yang membutuhkan kepatuhan keamanan yang ketat.

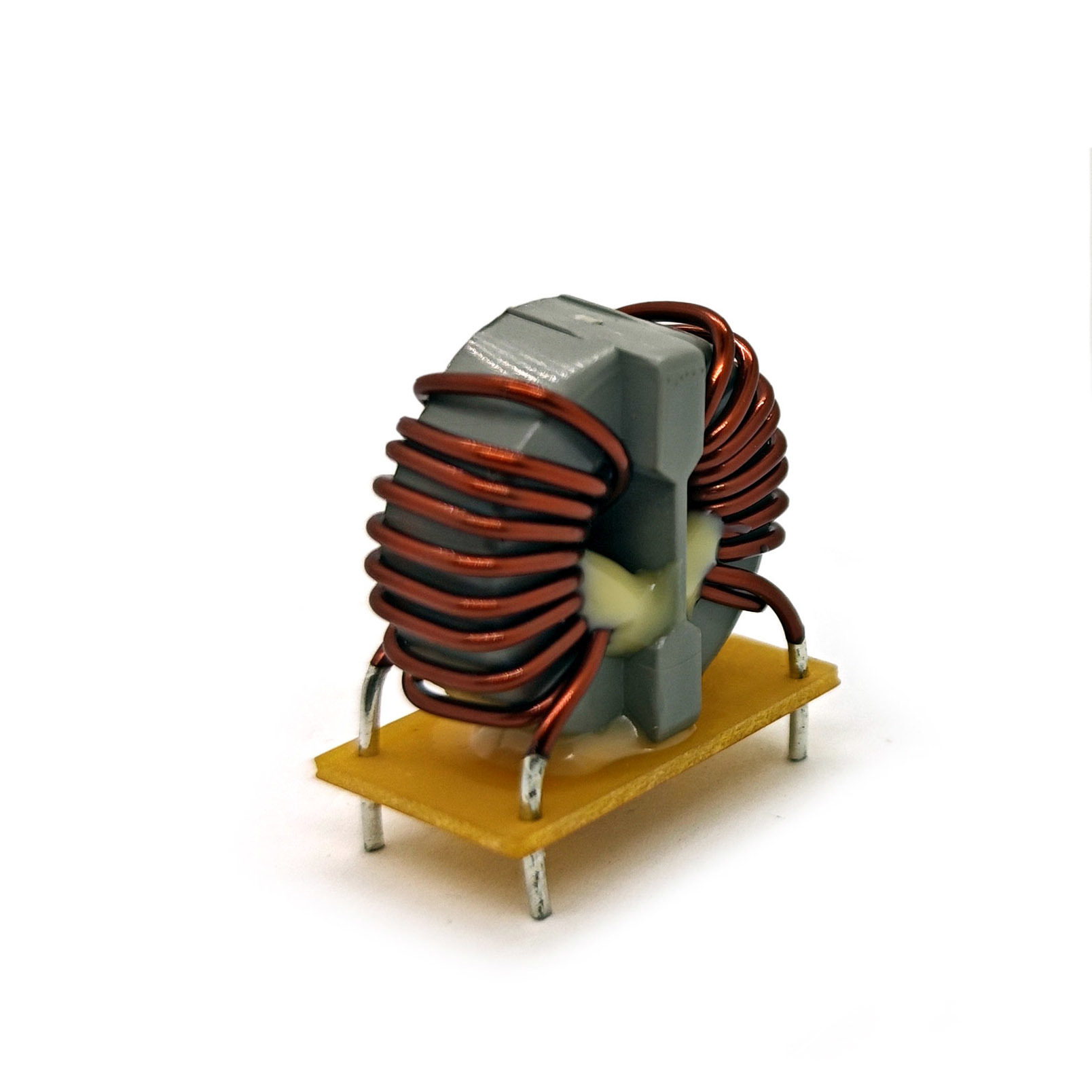

Model TRF1608VT-601Y-5A

• Induktansi:600 mH ± 30% @ 1,0 kHz, 0,1V

• Resistensi DC (RDC):9.0 mΩ Max

• Listrik nominal:5.0 A Max

• Tegangan nominal:250Vac Max

• Tes Hi-Pot:1.5 KV, 2 mA, 2 s (Coil to Coil)

• Suhu operasi:-20°C sampai +105°C (termasuk kenaikan suhu diri)

• Dimensi Fisik:

  • Tinggi: 22,5 mm Max

  • Jarak pin: 24,0 ± 0,5 mm / 20,0 ± 0,5 mm

• Kepatuhan:RoHS, UL94V-0, Indeks Oksigen ASTM > 28%

Kemampuan pengelasan:MIL-STD-202, Metode 208D

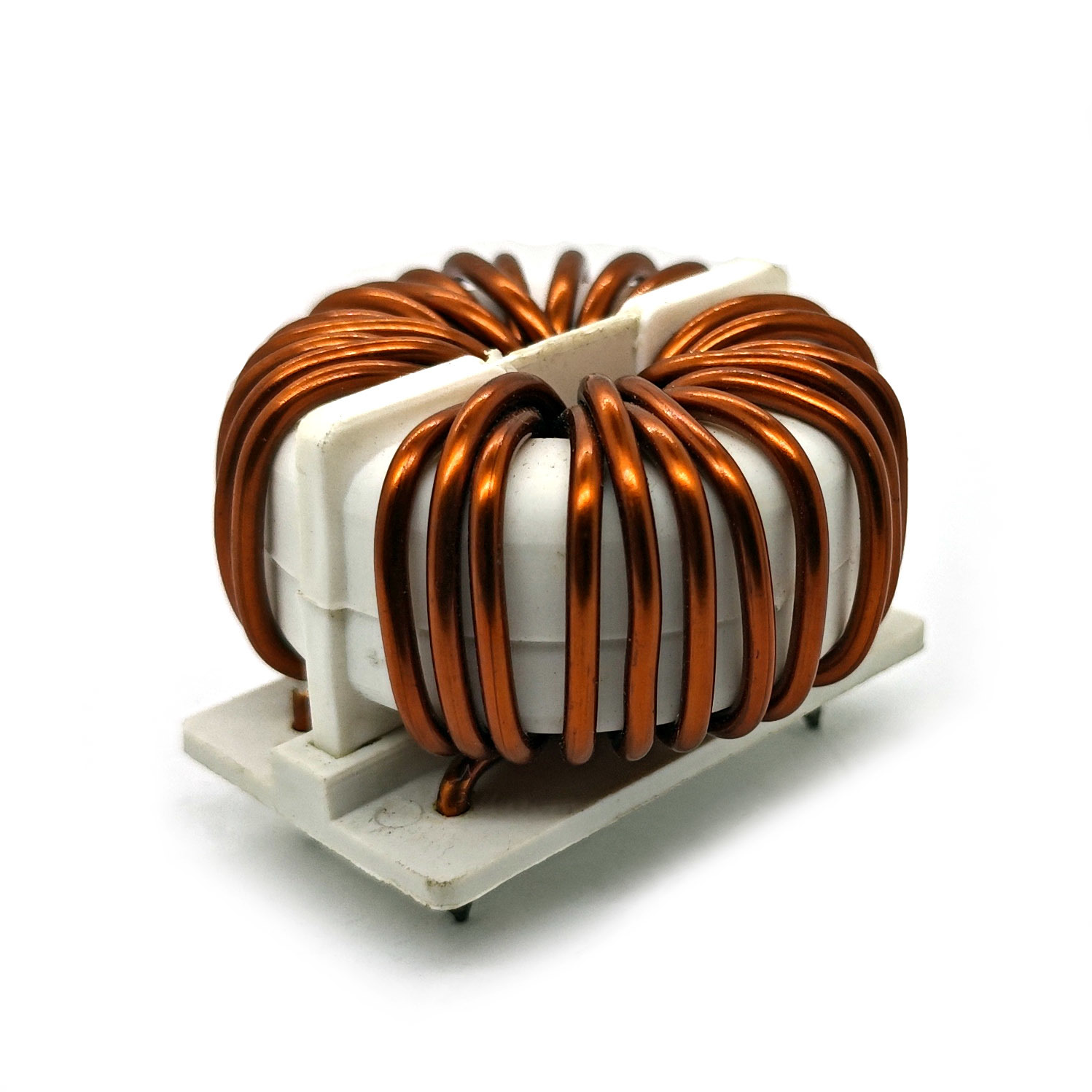

Model TRF3615HT-202Y-20A

• Induktansi:20,0 mH Min @ 1,0 kHz, 0,1V

• Resistensi DC (RDC):6.0 mΩ Max

• Listrik nominal:20.0 A Max

• Tes Hi-Pot:1.5 KV, 2 mA, 2 s (Coil to Coil)

• Suhu operasi:-20°C sampai +105°C (termasuk kenaikan suhu diri)

• Dimensi Fisik:

  • Panjang: 47,5 mm (Ref.), 47,5 mm Max

  • Lebar: maksimal 30,0 mm

  • Tinggi: 35,0 ± 0,5 mm / 15,0 ± 0,5 mm

  • Kedalaman Pin: 5,0 mm Min

• Kepatuhan:RoHS, UL94V-0, Indeks Oksigen ASTM > 28%

• Kemampuan pengelasan:MIL-STD-202, Metode 208D

Aplikasi

• Elektronik Konsumen:Penyaringan kebisingan di adaptor AC, driver LED.

• Peralatan telekomunikasi:Penghapusan EMI untuk jalur data dan sirkuit daya rendah.

• Kontrol Industri:Stabilisasi sinyal di sensor dan modul I/O.

• Perangkat medis:Isolasi daya yang sangat penting dalam peralatan portabel.

• Sistem arus tinggi:Inverter, motor drive, dan sumber daya industri.

• Energi Terbarukan:Inverter surya yang membutuhkan filter kebisingan > 20A.

• Stasiun pengisian EV:Mitigasi EMI dalam konversi DC/AC tegangan tinggi.

• Server PSU:Menstabilkan jalur arus massal di infrastruktur pusat data.
