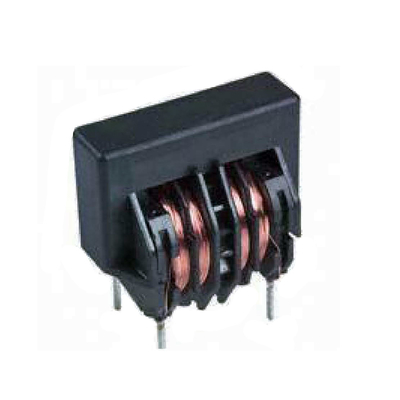

Common Mode Chokes untuk Solusi Filter EMC-UT

Fitur Utama

• Frekuensi Resonansi Tinggi: Tercapai melalui teknologi penggulung 2-bagian presisi.

• Kebocoran yang Sangat Rendah: Struktur inti tertutup meminimalkan kebocoran fluks.

• Ketahanan yang Kuat: Kekuatan denyut tinggi (diuji pada 2.500VAC/5mA).

• Pengurangan Kebisingan: Kebisingan berbunyi rendah untuk aplikasi sensitif.

• Siap Pabrik: Kompatibel dengan proses pengelasan gelombang.

• Ramah Lingkungan: Desain yang dapat didaur ulang (tanpa pembungkus/lim), sepenuhnya sesuai dengan RoHS.

• Jangkauan Operasi yang Luas: toleransi suhu -40°C sampai +105°C.

Parameter Kritis

• Tegangan nominal: 250 VAC

• Rasio berputar: 1:1 ± 2%

• Tes Hi-Pot: 2500VAC/5mA/2 detik

• Induktansi Toleransi: Nilai minimum dijamin pada 20°C

Karakteristik Fisik

• Dimensi (mm): 21,5±1,0 (L) × 15,0±0,5 (W) × 13,0±0,5 (H)

• Lubang Pemasangan: 4×φ1.2±0,1 mm (sudut), 4×φ0,8±0,1 mm (internal)

• Berat badan: 10g (biasanya)

Aplikasi

• Sumber Daya Listrik: Penghapusan EMI di unit daya mode switch (misalnya, server PSU).

• Sistem pencahayaan: Penyaringan kebisingan untuk balast elektronik dalam lampu LED/fluoresen.

• Elektronik Industri: Penghapusan gangguan modus umum dalam drive motor.

• Energi Terbarukan: Inverter terikat jaringan yang membutuhkan penyaringan tegangan tinggi yang stabil.

• Otomotif: Sistem pengisian EV dengan standar EMC yang ketat.
