| Saat ini berbagai: | 0,5 ~ 630A | keluaran: | 0-500mA / 0.333V (AC) |
|---|---|---|---|
| Kelas: | 0.2、0.5、1.0 | Jendela dalam: | 8.0 - 32.0mm |
| Konstruksi: | Dasi | Disesuaikan: | Ya |
| Cahaya Tinggi: | inti split ct,tipe transformator arus inti perpecahan |
||

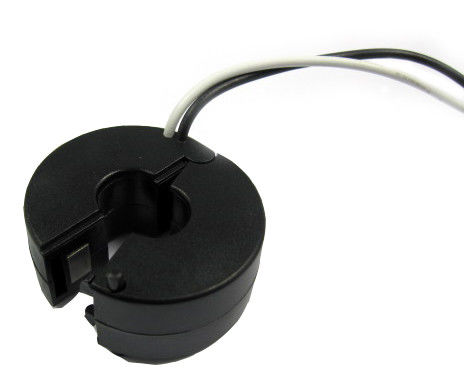

SCTK661 Series AC 0.333V Split Core CT 0-500mA Transformer Saat Ini, jendela bagian dalam yang lebar, dapat disesuaikan
Transformator arus SCTK661 seri retro-fit (split-core) telah dirancang khusus untuk memfasilitasi pemasangannya dalam pekerjaan bersih baru atau yang sudah ada. Mereka dapat dipasang tanpa membuka kabel atau sirkuit bus-bar. Sebuah resistor presisi internal di gulungan sekunder CT memberikan output tegangan aman rendah.
Fitur:
Aplikasi:
Parameter kelistrikan
| Frekuensi | 50-60Hz |
| Input dinilai | 0,5A-630A |
| Rentang pengukuran | 10% In-130% In |
| Nilai Output | 0.333V (AC) atau 0-500mA |
| Perbandingan | ≤ ± 0,1 ％ |
| Sudut fase | ≤ ± 30 menit |
| Kekuatan dielektrik | 2.5KV / 1mA / 1 menit |
| Resistensi isolasi | DC500V / 100MΩmnt |
Parameter Mekanik
| Kasus | PC / UL94-V0 |
| Gelendong | PC |
| Inti | Permalloy |
| Struktur internal | Epoksi |
| Konstruksi | Dasi |
| Temp operasi | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |
| Koneksi Output | UL1015 22AWG Wire (kawat twinsted) 2.5m |
Jenis pemilihan
| P / N | Input dinilai (SEBUAH) | Output (mA / V) | Ketepatan | Dimensi (mm / inci) | |||||
| SEBUAH | B | C | D | E | |||||
| SCTK661A-008 | 0,5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2.0.5.1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0,79) | 8.0 (0,31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2.0.5.1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0,79) | 13.0 (0,51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10.100.200.200.250.400) | 0-200mA 0.333V | 0.2.0.5.1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0,79) | 19.0 (0,75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10.100.200.200.250.400) | 0-200mA 0.333V | 0.2.0.5.1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0,79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20.100.250.400.600) | 0-500mA 0.333V | 0.2.0.5.1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0,79) | 32.0 (1.26) | 2500 (100) | |
Catatan: Spesifikasi produk dapat disesuaikan
