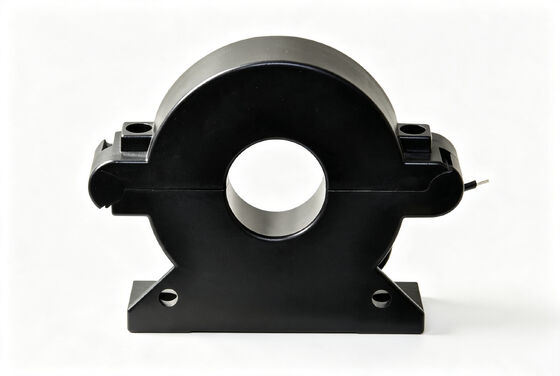

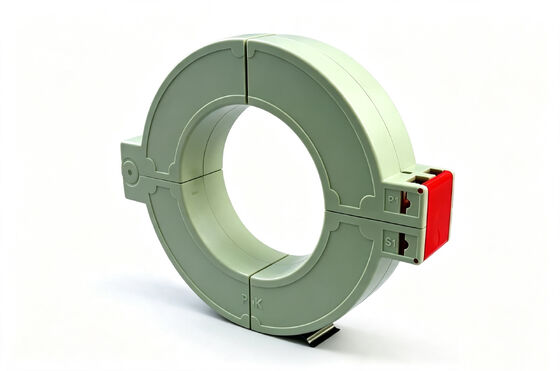

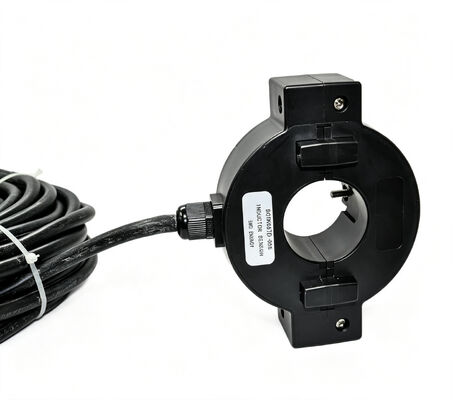

Split Core CT SCTK681A Seri 50-2000Hz Frekuensi Luas untuk Pemantauan Motor dan HVAC

Transformator Arus Inti Terpisah Seri SCTK681A 5A-630A RoHS

The SCTK681A transformator arus inti terpisah dirancang untuk pengukuran dan pemantauan arus dalam jaringan distribusi daya baru atau yang sudah ada. Rentang pengukuran adalah 5A hingga 630A, dengan rentang frekuensi 50-2000Hz. Produk ini menggunakan struktur inti terpisah yang memungkinkan pemasangan cepat tanpa memutuskan atau melepas kabel atau busbar. Hal ini secara signifikan mengurangi biaya dan waktu pemasangan. Kumparan sekunder memiliki resistor paralel presisi bawaan, yang menyediakan output tegangan rendah yang aman sebesar 0.333VAC atau 0-500mA tanpa memerlukan resistor sampling eksternal. Kesalahan rasio: ≤±1.0%. Kesalahan sudut fasa: ≤±60 menit. Kekuatan dielektrik: 2.5KV/1mA/1 menit. Sesuai RoHS. Produk ini banyak digunakan dalam perangkat proteksi relai, pengukuran arus dan daya motor, pencahayaan, kompresor udara, HVAC, sistem kontrol otomatisasi, dan pemantauan jalur distribusi daya.

Fitur

• Rentang uji: input AC 5 hingga 630A, output 0 hingga 0.333V, 0 hingga 500mA
• Telah dirancang khusus untuk memfasilitasi pemasangannya di jaringan baru atau yang sudah ada.
• Dapat dipasang tanpa membuka sirkuit kabel atau bus-bar apa pun.
• Resistor presisi internal di seluruh kumparan sekunder CT menyediakan output tegangan rendah yang aman.
• Dapat menghemat waktu dan biaya pemasangan.

Aplikasi

1. Perangkat proteksi relai.
2. Pengukuran arus dan daya untuk motor listrik, pencahayaan, kompresor udara, sistem pemanas dan ventilasi, peralatan pendingin udara dan sistem kontrol otomatisasi.
3. Pengukuran, pemantauan, dan proteksi arus untuk kabel dan peralatan listrik.

Parameter Listrik

Parameter Mekanis

Pemilihan Tipe

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apakah transformator arus inti terpisah memerlukan pemadaman listrik atau pelepasan kabel selama pemasangan?

J: Tidak. Seri SCTK681A menggunakan struktur inti terpisah dengan inti yang dapat dibuka dan ditutup. Dapat dipasang tanpa memutuskan atau melepas kabel atau busbar apa pun. Fitur ini membuatnya sangat cocok untuk proyek retrofit dan aplikasi di mana listrik tidak dapat dimatikan, secara signifikan mengurangi biaya dan waktu pemasangan.

T: Apa fungsi resistor presisi bawaan?

J: Kumparan sekunder memiliki resistor paralel presisi bawaan. Ini mengubah sinyal arus secara langsung menjadi output tegangan rendah yang aman (0.333VAC) atau sinyal arus standar (0-500mA). Ini menghilangkan kebutuhan akan resistor sampling eksternal. Desain ini menyederhanakan pemasangan, meningkatkan keamanan, dan menghemat biaya komponen serta ruang pemasangan.

T: Aplikasi apa yang dapat dipenuhi oleh kesalahan rasio ≤±1.0%?

J: Kesalahan rasio ±1.0% memenuhi persyaratan akurasi sebagian besar aplikasi pemantauan daya industri, proteksi peralatan, manajemen energi, dan kontrol otomatisasi. Untuk persyaratan akurasi yang lebih tinggi seperti pengukuran energi, silakan hubungi kami untuk model dengan kelas akurasi yang lebih tinggi.
