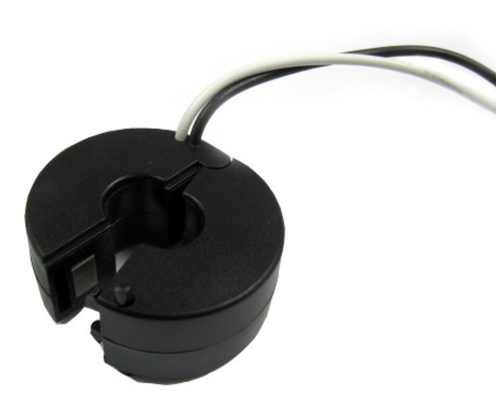

Split-Core CT SCTK751 Seri 5-5000A 50-60Hz untuk distribusi daya dan perlindungan relay

perundingan
MOQ
Bisa dinegosiasikan
harga
Split-Core CT SCTK751 Series 5-5000A 50-60Hz for Power Distribution and Relay Protection
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5-5000A
Keluaran: 0,333VAC atau 0-0,5A
Ketepatan: 1.0
Nama Produk: transformator arus inti-terpisah
Frekuensi Pengoperasian: 50-60Hz
Dapat disesuaikan: Ya
Menyoroti:

Transformer arus split core 5-5000A

,

Split Core CT untuk Distribusi Daya

,

Perlindungan Relay Seri SCTK751 CT
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK751
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanTransformator arus split-core seri SCTK751dirancang untuk pemasangan cepat dan mudah dalam aplikasi pengukuran saat ini.5A sampai 5000A, output adalah0.333Vatau0-500mA, dengan akurasi± 1,0%. Produk ini menggunakanstruktur split-coreyang mencapai pengukuran arus tanpa kontak melalui induksi medan magnet. Hal ini dapat dipasang tanpa memutuskan kabel yang sedang diuji, membuat instalasi lebih aman dan lebih nyaman.Hal ini banyak digunakan untuk pengukuran arus, pemantauan, dan perlindungan di jalur listrik dan peralatan, serta pengukuran arus dan daya untuk motor, pencahayaan, kompresor udara, HVAC, dan sistem kontrol otomatisasi,serta perangkat pemantauan energi dan perlindungan relay.

Fitur
  • Struktur split-core ️ pemasangan tanpa menghapus kabel
  • Input bernomor 5-5000A
  • Output 0.333V atau 0-500mA
  • Keakuratan ± 1,0%
  • Frekuensi ️ 50-60Hz
  • Kekuatan dielektrik 2.5KV/1mA/1 menit
  • Resistensi isolasi ≥100MΩ (DC500V)
  • Pemasangan yang aman dan mudah
Aplikasi
  • Pengukuran dan pemantauan arus saluran listrik
  • Perlindungan arus peralatan listrik
  • Pengukuran arus dan daya motor
  • Pemantauan daya sistem pencahayaan
  • Pemantauan arus kompresor udara
  • Sistem HVAC
  • Sistem kontrol otomatisasi
  • Perangkat pemantauan energi dan perlindungan relay
Parameter Listrik
Frekuensi 50-60Hz
Nominal Input 5A-5000A
Jangkauan pengukuran 10% Dalam-130% Dalam
Output Nominal 0.333V ((AC) atau 0-500mA
Rasio ± 1,0%
Sudut fase ≤ ± 90 menit
Kekuatan dielektrik 2.5KV/1mA/1menit
Resistensi Isolasi DC500V/100MΩmin
Parameter Mekanis
Kasus PC /UL94-V0
Bobbin PBT
Inti Permalloy
Struktur internal Epoxy
Konstruksi Dasi
Temp Operasi -25°C+75°C
Operating Humidity ≤ 85%
Koneksi output UL1015 22AWG Kawat ((kawat kembar) 2,0m

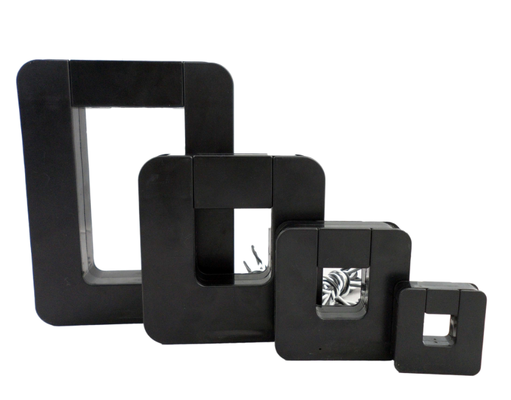

Pemilihan jenis
P/N Nominal Input (A) Output (mA/V) Keakuratan Dimensi ((mm/inci)
A B C D E
SCTK751A 5-200A (5,10,30,50,75,100,125,150,200) 0-13.3mA 0.333V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0.59) 19.1 (0,75) 19.1 (0,75)
SCTK751B 10-400A (10,50,75,150,200,250,300,400) 0-26,6mA 0,333V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0,75) 19.1 (0,75)
SCTK751C 50-630A (50,100,125,200,250,400,600,630) 0-66,6mA 0,333V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
SCTK751D 100-2000A (100,250,400,630,800A,1000, 2000) 0-200mA 0,333V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
SCTK751E 200-3000A (200,250,400,630,1500,2500,3000) 0-300mA 0,333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
SCTK751F 400-5000A (400,800,1000,1500,2000,3000,5000) 0-500mA 0,333V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)
Instruksi penggunaan

Split-Core CT SCTK751 Seri 5-5000A 50-60Hz untuk distribusi daya dan perlindungan relay

Split-Core CT SCTK751 Seri 5-5000A 50-60Hz untuk distribusi daya dan perlindungan relay

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Aplikasi apa yang dapat dipenuhi dengan akurasi ± 1,0%?

A: The± 1,0%Keakuratan cocok untuk sebagian besar aplikasi seperti pemantauan daya industri konvensional, perlindungan peralatan, manajemen energi, dan kontrol otomatisasi,memberikan efisiensi biaya tinggi sambil memastikan akurasi pengukuran.

T: Untuk aplikasi apa rentang frekuensi 50-60Hz cocok?

A: The50-60Hzrentang frekuensi mencakup standar jaringan listrik global utama (50Hz di Eropa, 60Hz di AS), cocok untuk pengukuran arus dan pemantauan di berbagai sistem listrik AC.

T: Bagaimana cara meminta sampel?

A: Anda dapat mengirimkan sampel aplikasi melalui situs web atau email kami. Mohon berikan informasi perusahaan Anda dan model target.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 minggu.
