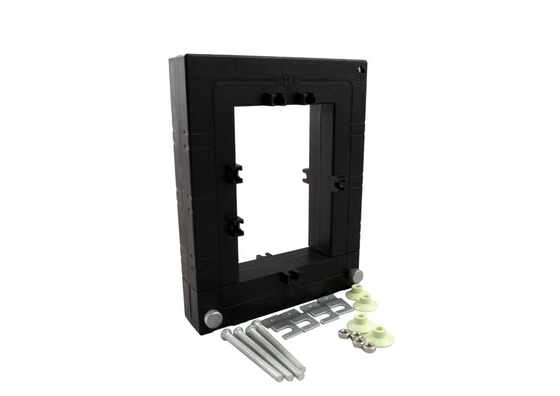

Transformator arus split-core SCTK732B Seri untuk pemantauan daya dan perlindungan relay

perundingan
MOQ
Bisa dinegosiasikan
harga
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Masukan: 0,5A-6000A
Keluaran: 0,333V(AC) atau 0-5A
Frekuensi: 50-2.5KHz
Ketepatan: 0,2、0,5、1.0
Koneksi keluaran: Terminal
Disesuaikan: Ya
Menyoroti:

Transformator arus split-core SCTK732B

,

Transformator arus pemantauan daya

,

Perlindungan Relay Transformer Split-Core
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK732B
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanSeri SCTK732BTransformer arus split-core dirancang untuk pengukuran arus dan pemantauan di jaringan distribusi listrik baru atau yang sudah ada.Produk ini menggunakan struktur split-core yang memungkinkan pemasangan cepat tanpa memutuskan atau menghapus kabel atau busbarPenggulung sekunder didistribusikan secara merata di sekitar lingkar inti, memberikan aliran kebocoran rendah dan kinerja yang stabil.Rumah plastik tahan api ABS memberikan perlindungan isolasi yang baik. Resistor paralel presisi built-in menyediakan output tegangan rendah yang aman tanpa perlu untuk resistor pengambilan sampel eksternal.dan perlindungan di jalur listrik dan peralatan, serta pengukuran arus dan daya untuk motor, lampu, kompresor udara, HVAC, dan sistem kontrol otomatisasi, serta perangkat pemantauan energi.

Fitur:
  1. Kisaran uji: 0,5A - 6000A input AC, output 0,333VAC atau 0-5A
  2. Kelas presisi pengujian: 0.2, 0,51.0
  3. Transformator sekunder penggulung saat ini didistribusikan secara merata di sepanjang lingkar inti,penggunaan cangkang plastik tahan api ABS untuk isolasi transformator
  4. Bagian tengah jendela untuk bus untuk dipakai.
  5. Pengelompokan sekunder seragam di seluruh sistem, yang kebocoran fluks magnetik kecil dengan kinerja yang stabil, berat ringan, instalasi yang nyaman, dll.
Aplikasi:
  1. Pengukuran arus, pemantauan dan perlindungan untuk kabel listrik dan peralatan.
  2. Pengukuran arus dan daya untuk motor listrik, pencahayaan, kompresor udara, pemanasan
  3. Sistem entilasi, peralatan pendingin udara dan otomatisasi sistem kontrol.
  4. Perangkat pemantauan arus, daya dan energi.
Parameter Listrik
Nominal Input 0.5A-6000A
Jangkauan pengukuran 10% Dalam-130% Dalam
Output Nominal 0.333V ((AC) atau 0-5A
Rasio ≤ ± 0,2%
Sudut fase ≤ ± 10 menit
Kekuatan dielektrik 5.0KV/1mA/1menit
Resistensi Isolasi DC500V/100MΩmin
Parameter Mekanis
Kasus PC+ABS/UL94-V0
Bobbin PC+ABS
Inti Silikon
Struktur internal Epoxy
Konstruksi Dasi
Temp Operasi -25°C+75°C
Operating Humidity ≤ 85%
Pemilihan jenis
P/N Input (A) Output (A/V) Keakuratan Dimensi ((mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

Transformator arus split-core SCTK732B Seri untuk pemantauan daya dan perlindungan relay

Catatan: Spesifikasi produk dapat disesuaikan

FAQ
T: Kelas ketepatan apa yang tersedia untuk produk ini?

A: Tiga kelas akurasi tersedia: Kelas 0.2Kelas 0.5, dan Kelas 1.0Kelas 0.2 cocok untuk pengukuran energi presisi Kelas 0.5 cocok untuk pengukuran industri umum Kelas 1.0 cocok untuk aplikasi perlindungan dan instrumen indikasi konvensional.

T: Apa keuntungan dari penggulung sekunder yang didistribusikan secara merata?

A: Penggulung sekunder didistribusikan secara merata di sekitar lingkar inti, memastikan distribusi arus magnet yang seragam, aliran kebocoran rendah, akurasi pengukuran yang tinggi,dan kinerja yang stabil dan andal.

T: Bagaimana cara meminta sampel?

A: Anda dapat mengirimkan aplikasi sampel melalui situs web atau email kami. Mohon berikan informasi perusahaan dan model target Anda. Sampel gratis dan akan dikirim dalam waktu 3-5 hari kerja.Waktu pengiriman pesanan massal umumnya 2-8 minggu.
