CT Inti Terpisah Seri SCTK681B Pemasangan Tanpa Kabel untuk Pengukuran Motor dan HVAC

perundingan
MOQ
Bisa dinegosiasikan
harga

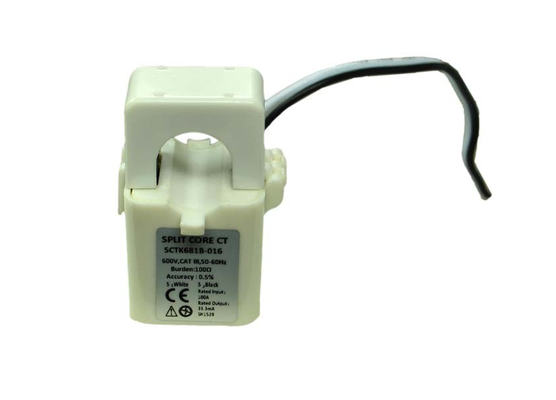

Split-Core CT SCTK681B Series Cable-Free Installation for Motor Measurement and HVAC
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5~630A
Keluaran: 0-500mA atau 0,333VAC
Kelas: 0,5、1.0、3.0
Warna: Transparan
gulungan: Inti Permalloy
Dapat disesuaikan: Ya
Menyoroti:

Transformer arus split core untuk HVAC

,

Pemasangan tanpa kabel CT inti terpisah

,

CT pengukuran motor inti terpisah SCTK681B
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK681B
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Transformator arus inti terpisah seri SCTK681B dirancang untuk pemasangan yang cepat dan mudah. Desain inti terpisah memungkinkan pengukuran arus non-kontak melalui induksi medan magnet tanpa memerlukan kabel primer dilepas dari daya dan diputus untuk pemasangan CT. Metode ini memungkinkan pengukuran arus yang lebih aman, lebih mudah, dan portabel. Resistor beban presisi internal melintasi belitan sekunder CT memberikan output tegangan rendah yang aman dan memungkinkan pembukaan sekunder yang aman

Fitur:

  • Rentang uji: input AC 5 hingga 630A
  • Output 0 hingga 500mA, 0 hingga 0,333V
  • Inti besi dapat dibagi, dengan akurasi tinggi dan kehilangan sirkuit magnetik rendah
  • Penampilan elegan, volume kecil, ringan, dapat dibuka, pemasangan mudah
  • Pemasangannya nyaman, tidak perlu membongkar bus, dapat dioperasikan dalam kondisi hidup, dan tidak akan memengaruhi penggunaan normal pelanggan

Aplikasi:

  • Pengukuran arus, pemantauan, dan perlindungan untuk kabel dan peralatan listrik
  • Pengukuran arus dan daya untuk motor listrik, pencahayaan, kompresor udara, sistem pemanas dan ventilasi, peralatan AC, dan otomatisasi.
  • Perangkat pemantauan arus, daya, dan energi
  • Perangkat perlindungan relai

Parameter Mekanis

Casing PA /UL94-V0
Bobbin PBT
Inti Permalloy
Struktur Internal Epoksi
Konstruksi Pengikat
Suhu Operasi －25℃～＋75℃
Kelembaban Operasi ≤85%
Koneksi Output Kabel UL1015 20AWG (kabel pilin) 2,5m

Parameter Listrik

Frekuensi 50Hz-2KHz
Input Terukur 5A-630A
Rentang Pengukuran 10%In-130%In
Output Terukur 0,333V(AC) atau 0-500mA
Rasio ≤± 1,0%
Sudut Fase ≤ ±60menit
Kekuatan Dielektrik 2,5KV/1mA/1menit
Resistansi Isolasi DC500V/100MΩmenit

Pemilihan Tipe

P/N Input Terukur
(A)		 Output (mA/V) Akurasi Dimensi(mm)
Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0,333V

 0,5,1,0,3,0 10 41,5 30 26,5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0,333V

 0,5,1,0,3,0 16 53 36 30,5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0,333V

 0,5,1,0,3,0 24 70 51,5 39,0
SCTK681B-035

10-630A

(20,100,250,400,600)

0-500mA

0,333V

 0,5,1,0,3,0 35 84 65 41,0

 CT Inti Terpisah Seri SCTK681B Pemasangan Tanpa Kabel untuk Pengukuran Motor dan HVAC

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Bagaimana cara memilih antara output 0,333V dan 0-500mA?

J: Output 0,333V adalah sinyal tegangan rendah, cocok untuk meteran energi elektronik, PLC, dan instrumen pengukuran input tegangan. Output 0-500mA adalah sinyal arus, cocok untuk sistem kontrol dan peralatan pengukuran tradisional yang memerlukan sinyal arus. Silakan pilih berdasarkan antarmuka input peralatan pengukuran Anda.

T: Apa fungsi resistor presisi bawaan?

J: Belitan sekunder memiliki resistor paralel presisi bawaan. Ini mengubah sinyal arus secara langsung menjadi output tegangan rendah yang aman (0,333V) atau sinyal arus standar (0-500mA), menghilangkan kebutuhan akan resistor sampling eksternal. Ini juga memungkinkan operasi sirkuit terbuka yang aman di sisi sekunder, meningkatkan keselamatan operasional.

T: Bagaimana dengan akurasi dan kehilangan inti produk ini?

J: Produk ini menggunakan desain inti terbuka presisi tinggi dengan kehilangan inti rendah, memastikan pengukuran arus yang akurat di seluruh rentang pengukuran, memenuhi berbagai persyaratan aplikasi industri dan pemantauan daya.

T: Bagaimana cara mengajukan sampel? Berapa lama waktu tunggu?

J: Anda dapat mengajukan aplikasi sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel gratis dan akan dikirim dalam waktu 3-5 hari kerja. Waktu tunggu pesanan massal umumnya 2-8 minggu.
