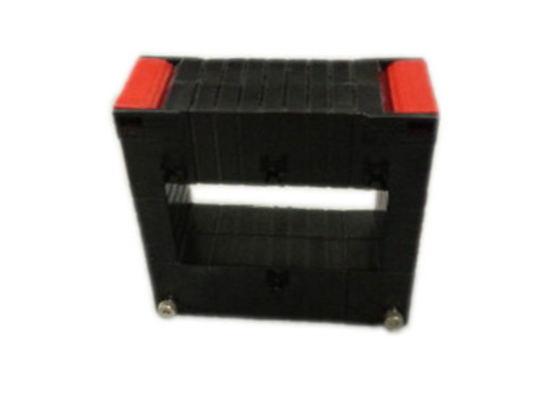

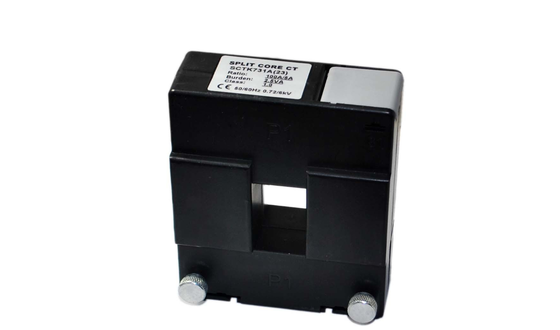

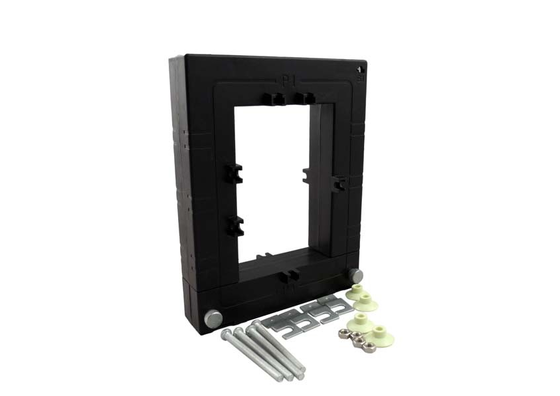

CT Split-Core Pengunci Mandiri Seri SCTK731 untuk Distribusi Daya dan HVAC

perundingan
MOQ
Bisa dinegosiasikan
harga
Self-Locking Split-Core CT SCTK731 Series for Power Distribution and HVAC
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5-5000A
Keluaran: 0-5A
Ketepatan: 0,5、1.0、3.0
Spesifikasi: inti terbelah
Media isolasi: resin epoksi
Dapat disesuaikan: Ya
Menyoroti:

CT Inti Terpisah Pengunci Mandiri

,

CT Inti Terpisah untuk distribusi daya

,

Transformator Arus Split-Core HVAC
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK731
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Transformator arus inti terpisah seri SCTK731 dirancang untuk pengukuran dan pemantauan arus dalam jaringan distribusi daya baru atau yang sudah ada. Produk ini menggunakan struktur pengunci mandiri inti terpisah yang memungkinkan pemasangan cepat tanpa memutuskan atau melepas kabel atau busbar. Desain jendela lebar mengakomodasi kabel atau busbar berdiameter besar. Kumparan sekunder memiliki resistor paralel presisi bawaan, yang menyediakan output tegangan rendah yang aman tanpa memerlukan resistor sampling eksternal. Berbagai ukuran tersedia untuk beradaptasi dengan berbagai kondisi pemasangan yang ada. Produk ini banyak digunakan untuk pengukuran, pemantauan, dan perlindungan arus pada saluran daya dan peralatan, serta pengukuran arus dan daya untuk motor, pencahayaan, kompresor udara, HVAC, dan sistem kontrol otomatisasi, serta pemantauan energi dan perangkat proteksi relai.

Fitur
  • Rentang pengukuran – 5A-5000A
  • Struktur pengunci mandiri inti terpisah
  • Resistor presisi bawaan – output tegangan rendah yang aman
  • Jendela lebar – mengakomodasi kabel dan busbar besar
  • Berbagai ukuran tersedia
  • Pemasangan tanpa pelepasan kabel
  • Cocok untuk proyek baru dan retrofit
  • Menghemat waktu dan biaya pemasangan
Aplikasi
  • Pengukuran dan pemantauan arus saluran daya
  • Perlindungan arus peralatan listrik
  • Pengukuran arus dan daya motor
  • Pemantauan daya sistem pencahayaan
  • Pemantauan arus kompresor udara
  • Sistem HVAC
  • Sistem kontrol otomatisasi
  • Perangkat pemantauan energi dan proteksi relai
Parameter Listrik
Frekuensi 50-400Hz
Input Terukur 5A-5000A
Rentang pengukuran 5%In-130%In
Output Terukur 0-5A
Rasio ≤ ± 0.5%
Sudut fasa ≤ ±30min
Kekuatan dielektrik 2.5KV/1mA/1min
Resistansi Isolasi DC500V/100MΩmin
Parameter Mekanis
Casing PC /UL94-V0
Bobbin PC
Inti Baja silikon
Struktur internal Epoksi
Konstruksi Sekrup
Suhu Operasi －25℃～＋75℃
Kelembaban Operasi ≤85%
Koneksi Output Terminal
Pemilihan Tipe
P/N Input Terukur (A) Output (A) Akurasi Dimensi(mm)
A B C D E F G H I
SCTK731A(23) 100-400A 1A/5A 0.5,1.0,3.0 20 30 50 88 104 34 41 40 31
SCTK731B(58) 250-1000A 1A/5A 0.5,1.0,3.0 50 80 78 114 145 32 32 33 33
SCTK731C(88) 250-1000A 1A/5A 0.5,1.0,3.0 80 80 108 144 145 32 32 33 33
SCTK731D(812) 500-1500A 1A/5A 0.5,1.0,3.0 80 120 108 144 185 32 32 33 33
SCTK731E(814) 600-5000A 1A/5A 0.5,1.0,3.0 80 140 122 176 228 47 47 53 38
SCTK731F(816) 800-5000A 1A/5A 0.5,1.0,3.0 80 160 120 176 246 48 48 53 38
SCTK731G(36) 100-3000A 1A/5A 0.5,1.0,3.0 30 60 88 132 131 49 36 55 43
SCTK731H(513) 100-4000A 1A/5A 0.5,1.0,3.0 55 130 80 125 195 35 30 53 35

CT Split-Core Pengunci Mandiri Seri SCTK731 untuk Distribusi Daya dan HVAC

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa keuntungan dari struktur pengunci mandiri?

J: Struktur pengunci mandiri memastikan transformator tetap terkunci dengan aman pada kabel atau busbar setelah pemasangan. Produk ini tidak akan kendur atau bergeser karena getaran atau gaya eksternal, memastikan pemasangan yang aman dan andal. Pengoperasiannya sederhana, dan tidak diperlukan alat khusus untuk pemasangan atau pelepasan.

T: Apa fungsi dari resistor presisi bawaan?

J: Kumparan sekunder memiliki resistor paralel presisi bawaan. Ini mengubah sinyal arus secara langsung menjadi output tegangan rendah yang aman, menghilangkan kebutuhan akan resistor sampling eksternal. Hal ini menyederhanakan pemasangan, meningkatkan keamanan, dan menghemat biaya komponen serta ruang pemasangan.

T: Aplikasi apa saja yang dapat dipenuhi oleh rentang pengukuran 5-5000A?

J: Rentang pengukuran 5-5000A yang luas mencakup berbagai aplikasi mulai dari peralatan arus kecil hingga menengah hingga sistem distribusi daya industri besar, termasuk pemantauan arus untuk motor, pencahayaan, kompresor udara, HVAC, dan saluran distribusi utama.
