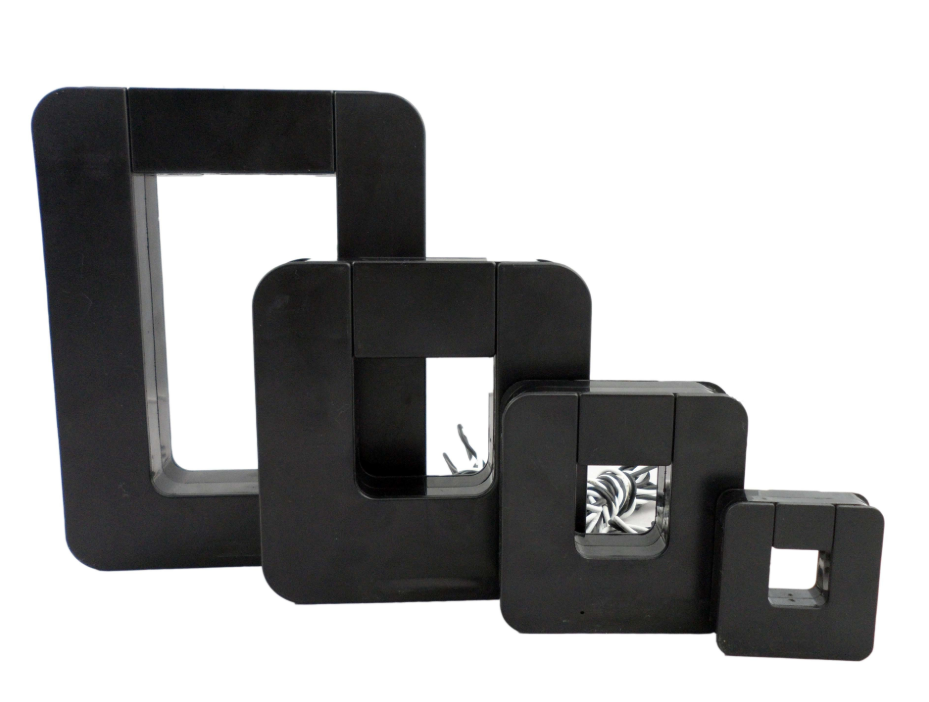

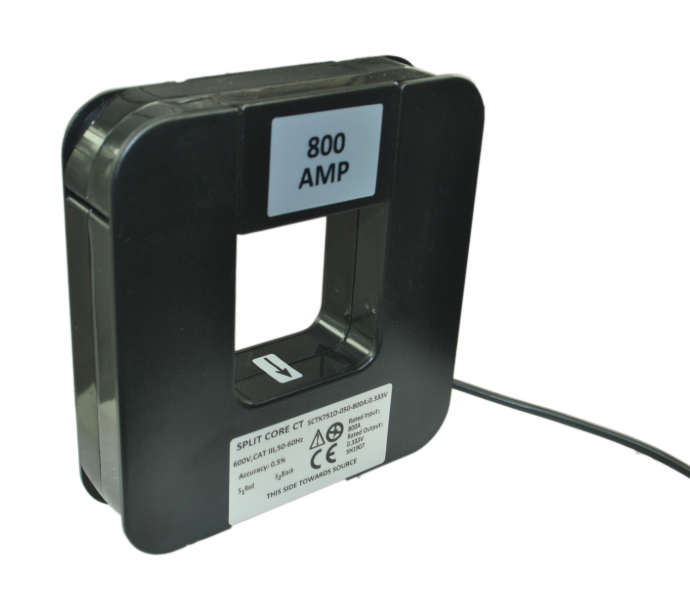

SCTK751 Seri Keakuratan 1.0 Transformer arus untuk Motor Listrik

Perundingan
MOQ
Bisa dinegosiasikan
harga
SCTK751 Series Accuracy 1.0 Current Transformer for Electric Motors
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5-5000A
Keluaran: 0,333VAC atau 0-0,5A
Ketepatan: 1.0
Nama Produk: transformator arus inti-terpisah
Frekuensi Pengoperasian: 50-60Hz
Dapat disesuaikan: Ya
Menyoroti:

Transformator arus split core untuk motor listrik

,

Transformer arus SCTK751 dengan akurasi 1.0

,

Transformer arus untuk pemantauan listrik motor
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK751
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

PeraturanTransformator arus split-core seri SCTK751menggunakan inti Permalloy dan struktur internal resin epoksi, yang dirancang khusus untuk pengukuran arus dan peralatan listrik, memastikan presisi tinggi, portabilitas yang aman, dan pemasangan yang mudah.Produk ini memiliki struktur yang kokoh dan dapat diandalkan dengan PC UL94-V0 rumah dan UL1015 22AWG twisted pasangan output koneksi. Ini memenuhi presisi kelas 1.0 dan persyaratan suhu operasi yang luas. Ini cocok untuk pengukuran arus, pemantauan motor, dan peralatan AC.Ini adalah pilihan yang ideal untuk aplikasi trafo arus split-inti dalam pemantauan daya dan otomatisasi industri.

Fitur

  • Jangkauan pengukuran 5-5000A
  • Output 0.333V atau 0 sampai 0.5A
  • Desain split-core aman dan portabel
  • Jendela bagian dalam yang lebar untuk mengikat kabel besar
  • Konektor penguncian dan struktur engsel
  • Berbagai ukuran beradaptasi dengan instalasi yang ada
  • Kelas ketepatan 10
  • Desain ringan

Aplikasi

  • Pengukuran arus saluran listrik dan peralatan
  • Kontrol dan perlindungan
  • Pengukuran arus AC motor
  • Sistem pencahayaan
  • Peralatan AC
  • Kontrol suhu HVAC
  • Manajemen Daya
  • Sistem Otomatisasi Bangunan

Parameter Listrik

Frekuensi 50-60Hz
Nominal Input 5A-5000A
Jangkauan pengukuran 10% Dalam-130% Dalam
Output Nominal 0.333V ((AC) atau 0-500mA
Rasio ± 1,0%
Sudut fase ≤ ± 90 menit
Kekuatan dielektrik 2.5KV/1mA/1menit
Resistensi Isolasi DC500V/100MΩmin

Parameter Mekanis

Kasus PC /UL94-V0
Bobbin PBT
Inti Permalloy
Struktur internal Epoxy
Konstruksi Dasi
Temp Operasi -25°C+75°C
Operating Humidity ≤ 85%
Koneksi output UL1015 22AWG Kawat ((kawat kembar) 2,0m

Fitur:

  1. Kisaran uji: 5 sampai 5000A input AC, output 0,333V atau 0-0,5A
  2. Desain split core, aman, mudah dipasang, portabel
  3. Jendela bagian dalam yang luas, memungkinkan penjepit kabel besar atau bus-bar
  4. Seri lubang uji ukuran clamp bocor AC transformer arus
  5. Transformator arus split core dengan struktur sendi dan engsel yang saling berlapis
  6. Berbagai ukuran untuk mengakomodasi semua instalasi yang ada

Aplikasi:

  1. Saluran listrik dan peralatan pengukuran, kontrol dan perlindungan arus
  2. Pengukuran aliran arus AC ke motor listrik, pencahayaan, peralatan AC, dll.
  3. Kompatibel dengan kontrol suhu HVAC, manajemen daya, sistem otomatisasi bangunan

Pemilihan jenis

P/N Nominal Input (A) Output (mA/V) Keakuratan Dimensi ((mm/inci)
A B C D E
SCTK751A 5-200A (5,10,30,50,75,100,125,150,200) 0-13.3mA 0.333V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0.59) 19.1 (0,75) 19.1 (0,75)
SCTK751B 10-400A (10,50,75,150,200,250,300,400) 0-26,6mA 0,333V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0,75) 19.1 (0,75)
SCTK751C 50-630A (50,100,125,200,250,400,600,630) 0-66,6mA 0,333V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
SCTK751D 100-2000A (100,250,400,630,800A,1000, 2000) 0-200mA 0,333V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
SCTK751E 200-3000A (200,250,400,630,1500,2500,3000) 0-300mA 0,333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
SCTK751F 400-5000A (400,800,1000,1500,2000,3000,5000) 0-500mA 0,333V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)

Instruksi penggunaan

SCTK751 Seri Keakuratan 1.0 Transformer arus untuk Motor Listrik

SCTK751 Seri Keakuratan 1.0 Transformer arus untuk Motor Listrik

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apakah Anda memberikan dukungan teknis dan rekomendasi seleksi?

A:Ya, kami memiliki tim teknis profesional yang dapat memberikan rekomendasi pemilihan dan solusi kustomisasi berdasarkan skenario aplikasi pelanggan dan persyaratan sirkuit.

T: Apakah sampel gratis? Berapa cepat saya bisa menerimanya?

A:Sampel adalahgratisdan akan dikirim dalam3-5 hari kerjaUntuk kebijakan biaya pengiriman tertentu, silakan hubungi tim penjualan kami untuk konfirmasi.

Q14: Bagaimana Anda menangani masalah kualitas jika terjadi?

A:Kami memastikan kesesuaian produk melalui pemeriksaan kualitas yang masuk dan 100% pengujian kualitas sebelum pengiriman. Jika masalah kualitas terjadi, silakan hubungi tim penjualan kami segera.Kami akan memberikan solusi pengembalian / pertukaran atau dukungan teknis.
