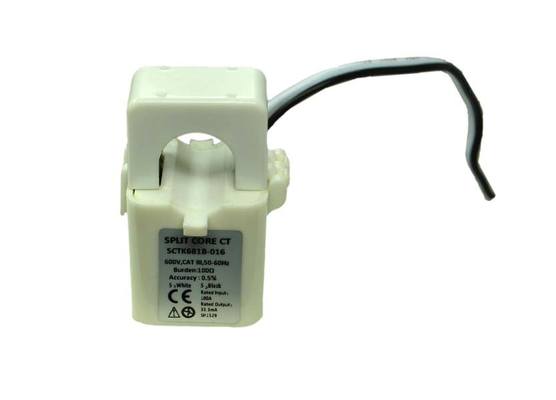

SCTK681B Series Split Core Current Transformer 5 sampai 630A untuk pengukuran arus

perundingan
MOQ
Bisa dinegosiasikan
harga
SCTK681B Series Split Core Current Transformer 5 to 630A for Current Measurement
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 5~630A
Keluaran: 0-500mA atau 0,333VAC
Kelas: 0,5、1.0、3.0
Warna: Transparan
gulungan: Inti Permalloy
Dapat disesuaikan: YA
Menyoroti:

Transformer arus split core 5 sampai 630A

,

Transformer arus split core untuk pengukuran

,

Split Core Current Transformer dengan garansi
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri SCTK681B
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Transformator arus inti terpisah seri SCTK681B memiliki inti yang dapat dilepas dan resistor beban presisi internal, yang dirancang khusus untuk pengukuran arus dan peralatan listrik, memastikan presisi tinggi, kehilangan inti rendah, dan pemasangan yang mudah. Produk ini memiliki struktur yang kuat dan andal serta mendukung pengukuran non-kontak dan operasi jalur hidup. Sangat cocok untuk pengukuran arus, pemantauan motor, dan perlindungan relai. Ini adalah pilihan ideal untuk aplikasi transformator arus inti terpisah dalam pemantauan daya dan otomatisasi industri.

Fitur

  • Rentang pengukuran – 5 hingga 630A
  • Output – 0 hingga 500mA
  • Output – 0 hingga 0,333V
  • Presisi tinggi, kehilangan inti rendah
  • Inti yang dapat dilepas
  • Ukuran ringkas, ringan
  • Desain inti terpisah untuk pemasangan yang mudah
  • Mendukung operasi jalur hidup

Aplikasi

  • Pengukuran arus jalur dan peralatan listrik
  • Pengukuran arus dan daya motor
  • Sistem pencahayaan
  • Kompresor udara
  • Sistem HVAC
  • Perangkat pemantauan arus, daya, dan energi
  • Perangkat perlindungan relai
  • Otomatisasi industri

Parameter Mekanis

Casing PA /UL94-V0
Bobbin PBT
Inti Permalloy
Struktur internal Epoksi
Konstruksi Pengikat
Suhu Operasi −25℃～＋75℃
Kelembaban Operasi ≤85%
Koneksi Output Kabel UL1015 20AWG (kabel pilin) 2,5m

Parameter Elektrik

Frekuensi 50Hz-2KHz
Input Terukur 5A-630A
Rentang pengukuran 10%In-130%In
Output Terukur 0,333V(AC) atau 0-500mA
Rasio ≤± 1,0%
Sudut fase ≤ ±60 menit
Kekuatan dielektrik 2,5KV/1mA/1menit
Resistansi Isolasi DC500V/100MΩmenit

Pemilihan Tipe

P/N

Input Terukur

(A)

 Output (mA/V) Akurasi Dimensi(mm)
Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0,333V

 0,5,1,0,3,0 10 41,5 30 26,5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0,333V

 0,5,1,0,3,0 16 53 36 30,5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0,333V

 0,5,1,0,3,0 24 70 51,5 39,0
SCTK681B-035

10-630A

(20,100,250,400,600)

0-500mA

0,333V

 0,5,1,0,3,0 35 84 65 41,0

 SCTK681B Series Split Core Current Transformer 5 sampai 630A untuk pengukuran arus

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Bagaimana cara mengajukan sampel? Berapa lama waktu tunggu?

J: Anda dapat mengajukan permohonan sampel melalui situs web atau email kami. Sampel gratis dan akan dikirim dalam 3-5 hari kerja. Waktu tunggu pesanan massal umumnya 2-8 minggu; produk kustom akan dikonfirmasi secara terpisah.

T: Apakah Anda mendukung pesanan percobaan kecil?

J: Ya. Pesanan percobaan kecil (di bawah MOQ standar) dapat dinegosiasikan dan menerima standar kualitas serta komitmen pengiriman yang sama dengan pesanan massal. Silakan hubungi tim penjualan kami untuk detailnya.

T: Apa pentingnya desain inti terpisah untuk aplikasi pengukuran arus?

J: Desain inti terpisah memungkinkan pengukuran non-kontak dan dapat dipasang tanpa memutuskan konduktor primer. Ini mendukung operasi jalur hidup tanpa memengaruhi penggunaan normal pelanggan. Ukuran ringkas dan desain ringan membuat pemasangan nyaman, cocok untuk penerapan cepat dalam aplikasi seperti jalur listrik, motor, dan perlindungan relai.
