Resistor Chip RF 2W-800W DC-18GHz untuk Stasiun Basis dan Peralatan Uji

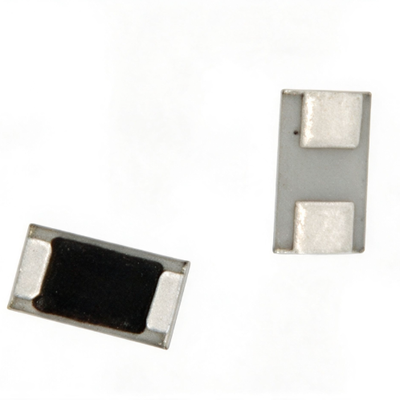

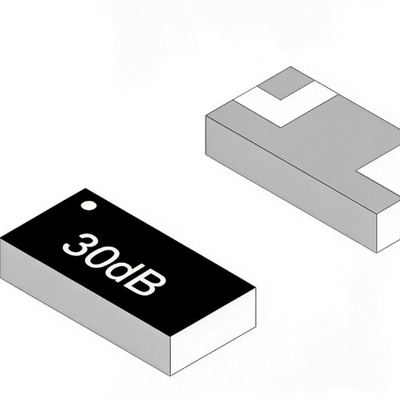

Seri iniResistor chip RF, terminasi, dan attenuator dirancang untuk sirkuit daya frekuensi tinggi.menawarkan disipasi panas yang sangat baik dan stabilitas termal. Impedansi standar adalah 50Ω. Kisaran daya mencakup 2W hingga 800W. Kisaran frekuensi adalah DC hingga 18GHz. Beberapa jenis paket tersedia, termasuk gaya mount chip, leaded, dan flange.Ini beradaptasi dengan berbagai persyaratan tata letak sirkuit RFMereka banyak digunakan di stasiun dasar komunikasi, peralatan pengujian dan pengukuran, penguat daya, isolator.

• Impedansi standar 50Ω
• Toleransi ketahanan ± 3%, ± 5%
• Kisaran daya 2W sampai 800W
• Jangkauan frekuensi ?? DC sampai 18GHz
• Bahan substrat ️ AlN, Al2O3
• Koefisien suhu ± 150 ppm/°C
• Suhu operasi -55°C sampai +175°C
• Bahan elektroda ️ nikel + perak

• Penguat daya stasiun basis komunikasi
• Peralatan pengujian dan pengukuran RF
• Terminal komunikasi satelit
• Isolator RF dan sirkulator
• Peralatan transmisi televisi penyiaran
• Peralatan RF medis
• Sistem avionik

T: Apa kelebihan substrat AlN dibandingkan dengan Al2O3?

A: AlN (aluminium nitride) menawarkan konduktivitas termal yang lebih tinggi (sekitar 170W/mK), memberikan disipasi panas yang lebih baik untuk aplikasi RF bertenaga tinggi.Al2O3 (aluminium oxide) lebih murah dan cocok untuk aplikasi daya kecil hingga menengahKedua menawarkan isolasi yang baik dan stabilitas termal.

T: Apa dampak VSWR pada sistem RF?

A: Semakin dekat VSWR adalah 1:1, semakin baik pencocokan impedansi, menghasilkan refleksi sinyal yang lebih sedikit dan efisiensi transfer daya yang lebih tinggi.20:1, memastikan pencocokan impedansi yang sangat baik di rentang frekuensi yang luas dan mengurangi pantulan sinyal dan kehilangan daya.

T: Bagaimana memilih nilai daya untuk terminasi?

A: Daya nominal terminal harus 1,5 sampai 2 kali daya RF yang sebenarnya untuk memastikan operasi yang dapat diandalkan jangka panjang.Suhu lingkungan dan kondisi disipasi panas juga harus dipertimbangkan. Saat beroperasi di atas 70 °C, derating diperlukan per kurva derating daya. Seri ini mencakup 2W hingga 800W untuk memenuhi berbagai kebutuhan daya.

T: Jenis paket apa yang didukung untuk seri ini?

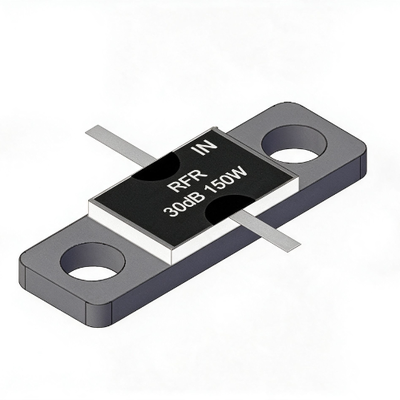

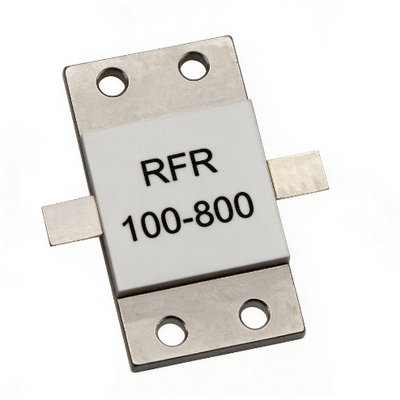

A: Tiga jenis paket didukung: Chip (SMD), Leaded, dan Flange Mount. Jenis chip cocok untuk jalur produksi SMT otomatis. Jenis lead cocok untuk pengelasan manual dan pembuatan prototipe.Flange mount memberikan disipasi panas terbaik dan cocok untuk aplikasi bertenaga tinggi.
