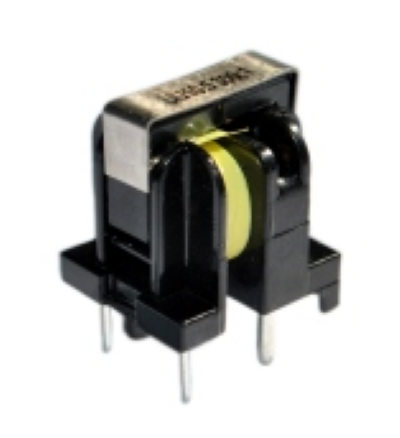

Transformator arus perlindungan seri ACST11 untuk sistem pemantauan dan pengujian

Ituseri ACST11transformator arus tingkat perlindungan mengadopsi adesain kumparan terpisah (bingkai terbagi)., memberikan kinerja isolasi yang sangat baik dan akekuatan dielektrik hingga 3000 Vrms. Sangat cocok untuk aplikasi seperti pemantauan arus pelindung, sistem perlindungan uji, dan pemantauan elektrokimia.

Trafo arus ini sesuai denganStandar sistem isolasi Kelas B bersertifikat UL, memastikan pengoperasian yang aman dan andal di lingkungan industri. Strukturnya yang ringkas memungkinkan integrasi yang mudah ke dalam peralatan dengan ruang terbatas.

Seri ACST11 menawarkan beberapa opsi rasio putaran mulai dari100 hingga 1500 putaran, dengan kisaran induktansi sekunder40 mH hingga 6800 mH, dan peringkat arus primer maksimum dari12A hingga 300A, memungkinkan adaptasi yang fleksibel terhadap berbagai persyaratan penginderaan dan pengukuran saat ini.

• Isolasi UL Kelas B– Daya tahan termal yang tinggi, kinerja yang andal

• Kekuatan dielektrik 3000Vrms– Isolasi keamanan yang sangat baik

• Desain gelendong terpisah– Insulasi yang ditingkatkan, keamanan yang unggul

• Paket kompak– Menghemat ruang PCB

• Rentang rasio putaran– 100T hingga 1500T

• Induktansi sekunder– 40mH hingga 6800mH

• Arus primer maks– 12A hingga 300A

• Perlindungan pemantauan saat ini– Proteksi arus berlebih pada sistem tenaga listrik

• Menguji sistem proteksi– Pengujian perangkat proteksi relai

• Pemantauan elektrokimia– Deteksi arus dalam proses elektrokimia

• Peralatan kontrol industri– Perlindungan motor dan pemantauan kondisi

• Sistem catu daya– Mengalihkan penginderaan arus catu daya

T: Berapa nilai isolasi trafo arus seri ACST11?

A:Seri ACST11 mematuhi sistem insulasi Kelas B bersertifikasi UL (peringkat termal 130°C) dan menawarkan kekuatan dielektrik hingga 3000 Vrms, memastikan keamanan dan keandalan yang tinggi dalam aplikasi yang menuntut.

Q: Apa keuntungan dari desain kumparan terpisah?

A:Struktur kumparan terpisah meningkatkan pemisahan insulasi primer-ke-sekunder, sehingga meningkatkan kemampuan menahan tegangan. Hal ini juga menyederhanakan proses penggulungan, sehingga membantu mengurangi kompleksitas produksi dan biaya produksi secara keseluruhan.

T: Bagaimana cara memilih model rasio putaran yang sesuai?

A:Pemilihan harus didasarkan pada arus utama maksimum aplikasi. Misalnya, jika arus maksimum adalah 200 A, disarankan untuk memilihACST11-201 (dinilai hingga 270 A)untuk memastikan margin desain yang memadai dan pengoperasian yang andal.
