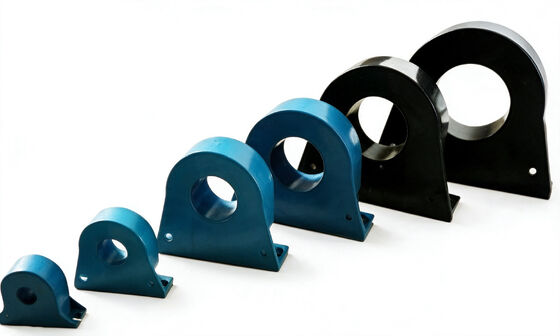

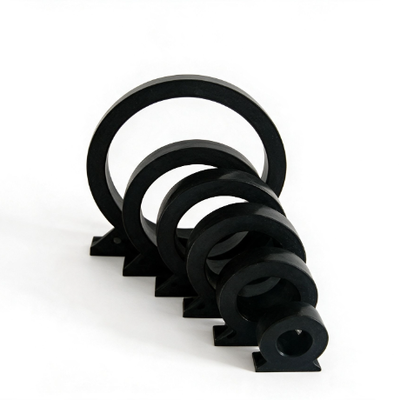

Sekrup miniatur dipasang Transformer arus SCT Seri 0-5000A untuk pemantauan daya dan perlindungan

ItuTransformator arus pemasangan sekrup miniatur seri SCTdirancang untuk aplikasi pemantauan dan perlindungan daya. Masukan yang diperingkat mencakup0-5000Adengan keluaran sebesar0-500mA.Produk menggunakan apemasangan sekrupdesain. Jendela internalnya besar, memungkinkan kabel arus tinggi atau busbar tembaga melewatinya secara langsung. Pemasangannya sederhana dan cepat. Resistor presisi internal dihubungkan secara paralel dengan belitan sekunder, memberikan keluaran tegangan rendah yang aman. Ini menghemat waktu dan biaya pemasangan. Akurasi rasio:≤±0,1%. Kesalahan sudut fase:≤±5 menit. Ini memenuhi persyaratan pengukuran presisi tinggi. Rumahnya terbuat dariABS/UL94-V0bahan tahan api. Bagian dalamnya adalah pot epoksi. Inti menggunakanPermalloyataunanokristalinbahan, cocok untuk lingkungan yang keras. Ini banyak digunakan disistem distribusi tenaga listrik,pemantauan motorik,kontrol pencahayaan,AC, Dansistem kontrol otomasi.

• Masukan terukur – 0-5000A
• Rentang pengukuran – 5% Masuk hingga 120% Masuk
• Nilai keluaran – 0-500mA
• Kesalahan rasio – ≤±0,1%
• Kesalahan sudut fase – ≤±5 menit
• Rentang frekuensi – 50-400Hz
• Kekuatan dielektrik – 2.5KV/1mA/1 menit
• Resistansi isolasi – ≥1000MΩ (DC500V)
• Bahan rumah – tahan api ABS/UL94-V0
• Bahan inti – Permalloy atau nanokristalin

• Pemantauan sistem distribusi daya saat ini
• Pengukuran dan perlindungan arus motor
• Pemantauan daya sistem pencahayaan
• Pemantauan arus kompresor udara
• sistem HVAC
• Perangkat proteksi relai
• Peralatan pemantauan daya dan energi
• Sistem kendali otomasi

T: Berapa rasio keakuratan trafo arus ini?

J: Ituseri SCTmenawarkan akurasi rasio≤±0,1%dan kesalahan sudut fasa sebesar≤±5 menit. Ini adalah kelas dengan presisi tinggi. Sangat cocok untuk aplikasi pemantauan daya, pengukuran energi, dan proteksi relai yang memerlukan akurasi pengukuran tinggi.

T: Apa yang dimaksud dengan struktur feedthrough putaran tunggal? Apa yang harus diperhatikan saat instalasi?

A: Struktur feedthrough satu putaran berarti kabel terukur atau busbar tembaga melewati langsung melalui jendela tengah transformator. Tidak perlu melilitkan kumparan di sekitar trafo. Selama pemasangan, pastikan konduktor yang diukur melewati bagian tengah jendela untuk akurasi pengukuran terbaik. Ukuran jendela harus sesuai dengan kabel atau busbar yang diukur.

T: Mengapa keluaran sekunder merupakan tegangan rendah yang aman?

A: Gulungan sekunder dihubungkan secara paralel dengan resistor presisi internal. Ini mengubah sinyal arus menjadi keluaran sinyal tegangan rendah (≤0,5V), memastikan keselamatan operator dan peralatan pengukuran yang terhubung. Desain ini juga menghilangkan kebutuhan akan resistor pengambilan sampel eksternal, sehingga menghemat waktu dan biaya pemasangan.
