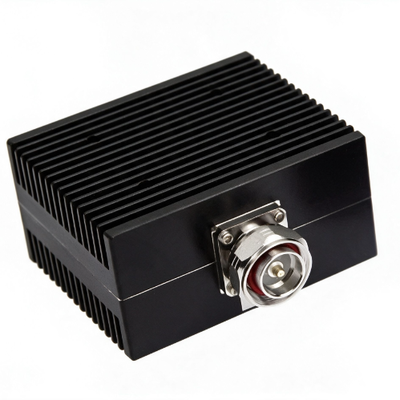

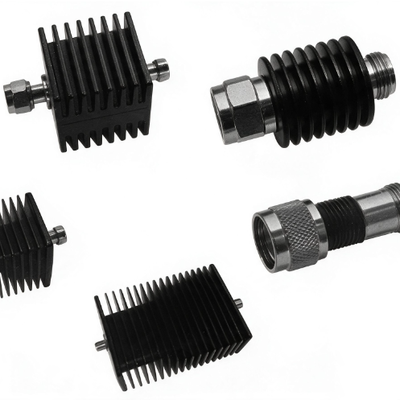

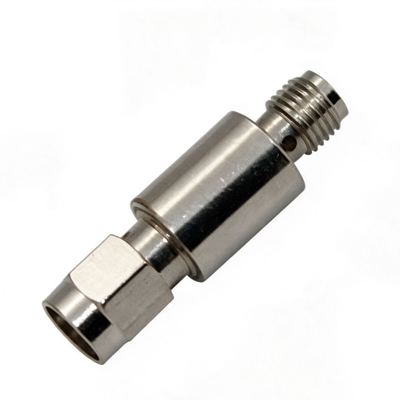

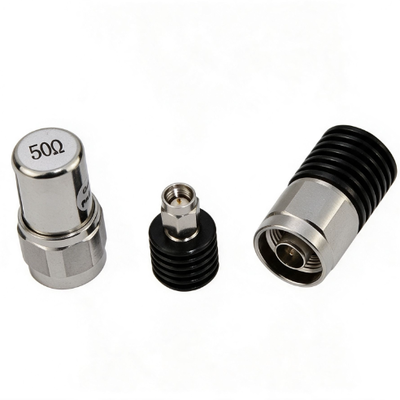

Coaxial Fixed Attenuators & Terminations DC-67GHz 2W-1000W untuk Sistem Uji & Pengukuran dan Komunikasi

Seri iniattenuator tetap koaksialdan terminasi dirancang untuk sistem RF/microwave. Rentang frekuensi mencakup DC ke 67GHz. Rentang daya meliputi2W hingga 1000W. Impedansi standar adalah50Ω. Produk ini menawarkan beberapa jenis konektor, termasuk1.85mm,2.4mm,2.92mm,3.5mm,SMA,SSMP,N,TNC, Dan16/7 (malam). Ini beradaptasi dengan berbagai peralatan pengujian dan pengukuran serta sistem komunikasi. Itudesain VSWR rendahmemastikan pencocokan impedansi yang sangat baik, mengurangi pantulan sinyal dan kehilangan daya. Mereka banyak digunakan dipengujian dan pengukuran,stasiun pangkalan komunikasi,amplifier daya, Dansistem uji penuaan multi-saluran.

• Rentang frekuensi – DC hingga 67GHz

• Rentang daya – 2W hingga 1000W

• Impedansi standar – 50Ω

• VSWR Rendah – pencocokan impedansi yang sangat baik

• Berbagai jenis konektor – tersedia

• Nilai redaman presisi tinggi

• Suhu pengoperasian – -55°C hingga +125°C

• Sesuai RoHS – memenuhi standar lingkungan

• Sistem pengujian dan pengukuran RF

• Pencocokan daya stasiun pangkalan komunikasi

• Tahap keluaran penguat daya

• Terminal komunikasi satelit

• Subsistem uji penuaan multi-saluran

• Beban tiruan antena

• Port pencocokan perangkat microwave

T: Apa perbedaan antara attenuator tetap dan terminasi?

J: Atenuasi tetap digunakan untuk mengurangi kekuatan sinyal dengan rasio yang tepat (misalnya, 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB, dll.). Mereka biasanya digunakan untuk penyesuaian daya dan pencocokan level sinyal. Terminasi terutama digunakan untuk menyerap energi sinyal dan mencocokkan impedansi untuk mencegah pantulan sinyal. Mereka sering digunakan sebagai antena dummy load atau port yang cocok untuk perangkat multi-port.

T: Bagaimana cara memilih jenis konektor yang tepat?

J: Pemilihan konektor terutama bergantung pada frekuensi pengoperasian, daya, dan kompatibilitas sistem.1.85mmmendukung hingga 67GHz.2.4mmmendukung hingga 50GHz.2.92mmmendukung hingga 42GHz.3.5mmmendukung hingga 26.5GHz.SMA/N/TNCmendukung hingga 18GHz. Frekuensi yang lebih tinggi memerlukan ukuran konektor yang lebih kecil. Saat memilih, pastikan jenis konektor cocok dengan port peralatan Anda.

T: Apa dampak VSWR terhadap sistem?

J: Semakin dekat VSWR ke1:1, semakin baik pencocokan impedansinya, sehingga refleksi sinyal lebih sedikit dan efisiensi transfer daya lebih tinggi. VSWR yang tinggi menyebabkan pantulan sinyal, peningkatan kehilangan daya, dan bahkan dapat merusak komponen penguat daya. Seri ini menawarkan VSWR serendah1.20:1, memastikan kinerja pencocokan impedansi yang sangat baik.

T: Apa perbedaan antara daya puncak dan daya rata-rata?

A:Kekuatan rata-ratamengacu pada kemampuan penanganan daya jangka panjang dalam kondisi gelombang kontinu (CW).Kekuatan puncakmengacu pada daya sesaat yang dapat ditangani dalam kondisi pulsa. Daya puncak biasanya jauh lebih tinggi daripada daya rata-rata namun dibatasi oleh lebar pulsa dan siklus kerja. Saat memilih, pertimbangkan keduanya berdasarkan jenis sinyal Anda (CW atau pulsa).
