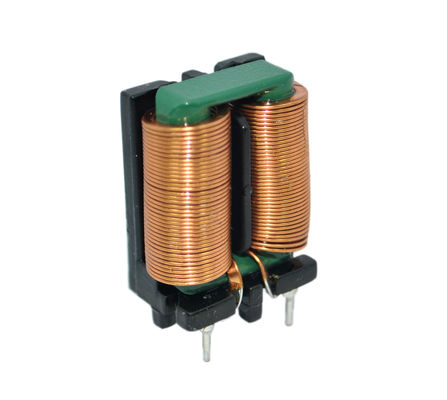

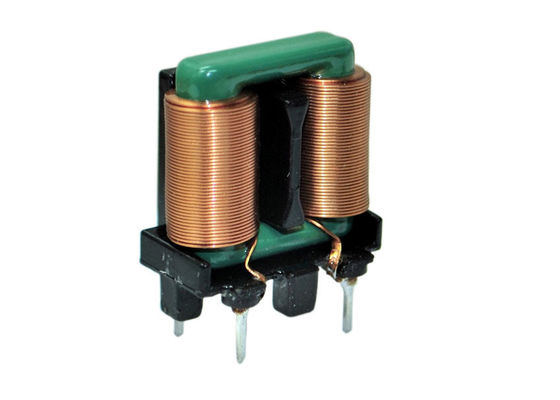

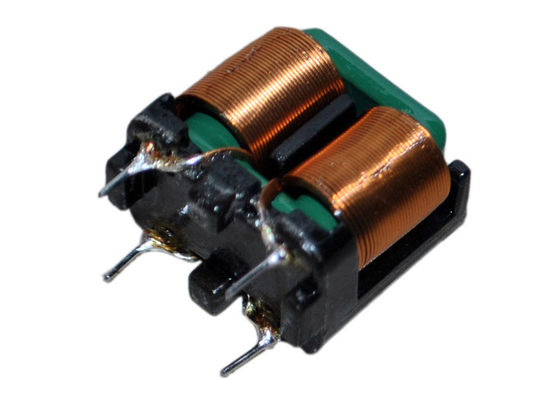

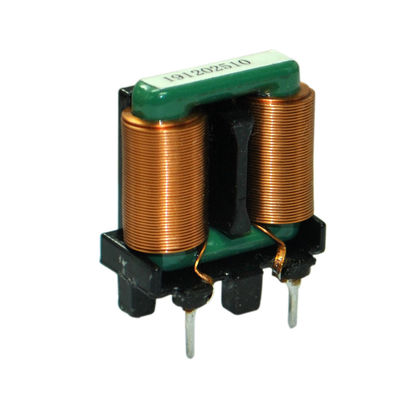

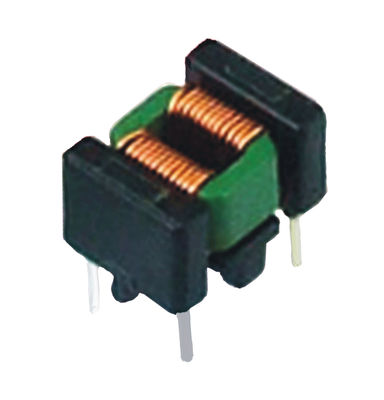

Fase Umum Mode Tunggal Coil Ferrite Hollow Square Core Untuk Filter Line

Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters
Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters

Gambar besar :  Fase Umum Mode Tunggal Coil Ferrite Hollow Square Core Untuk Filter Line Harga terbaik

Detail produk:
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: LFT
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Negosiasi
Harga: Negotiation
Kemasan rincian: Karton
Waktu pengiriman: 4 ~ 8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000 / bulan
Detil Deskripsi produk
Tahap: Fase tunggal Inti: Kotak Ferrite Hollow
Frekuensi uji: 10 kHz Suhu operasi: -40ºC hingga + 150ºC
Ternyata Ratio: 1: 1 Induktansi disesuaikan: Ya
Cahaya Tinggi:

Mode umum tersedak toroidal

,

mode tersedak kabel daya mode umum

Frekuensi Tinggi Kabel rata mode arus tinggi tersedak Coil dan induktansi dapat disesuaikan

Spesifikasi Induktansi
MIN
1KHZ 0,25V
Dimensi (mm MAX) Saat ini (a) Kekuatan (w)
W D H L. E Horisontal vertikal MAX MAX
P1 P2 P1 P2
SQ1515 > 15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 > 20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 > 15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 > 20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 > 12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 > 20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 > 30 mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 > 12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 > 20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 > 30 mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 > 12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 > 20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 > 30 mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 > 12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 > 20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 > 30 mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 > 7mH 18 30 38 4 0.8 4 PIN - - 3.5 280
SQ2724 > 15mH 18 30 38 4 0.8 4 PIN - - 2.5 280
SQ2724 > 20mH 18 30 38 4 0.8 4 PIN - - 1.8 280
SQ2724 > 7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 > 15mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 > 20mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 > 7mH 16 30 38 4 0.8 4 PIN - - 2.0 300
SQ2820 > 20mH 16 30 38 4 0.8 4 PIN - - 2.5 300
SQ2820 > 30 mH 16 30 38 4 0.8 4 PIN - - 5.0 300
SQ2820 > 7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 > 20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 > 30 mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 > 8mH 22 34 38 4 0,9 18 16 - - 8.0 400
SQ3126 > 8mH 22 34 38 4 0,9 18 16 - - 5.0 400
SQ3126 > 10 mH 22 34 38 4 0,9 18 16 - - 3.5 400
SQ3126 > 25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 > 10 mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 > 25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 > 12mH - - - - - - - - - 7 600
SQ4391 > 12mH 28 45 16 4 1.0 39 21 - - 7 600

FITUR:

  • Nilai tegangan (V): 85 hingga 265V AC, 50 / 60Hz
  • Rasio belok: n1: n2 = 1: 1
  • Resistansi isolasi: 100 mΩ min pada 500DC
  • Kenaikan suhu: maks 50 ° C
  • Penggantian untuk: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, induktor mode umum toroidal
  • Arus tinggi, profil kecil, efisiensi tinggi dengan efek kulit frekuensi tinggi dari kawat pipih, kerapatan arus unit dapat mencapai 1,5-2 kali dari kawat tembaga bundar, dan volume akan 0,5-1,0 kali lebih kecil dalam kondisi yang sama
  • Koefisien suhu lebih rendah, hanya sekitar sekali lapisan berkelok-kelok, efisiensi heat sink sempurna, kenaikan suhu jauh lebih rendah daripada induktor toroidal
  • Kapasitansi interturn lebih kecil dari inti toroidal, kekuatan insulasi tinggi dan keandalan tinggi
  • Desain inti magnetik tertutup
  • Gunakan kabel datar, tingkatkan faktor ruang
  • Belitan fase tunggal, dengan demikian secara dramatis mengurangi kapasitansi liar
  • Penindasan EMI sangat baik
  • Berliku sepenuhnya otomatis, pengaturan garis rapi, tidak tumpang tindih, efisiensi produksi tinggi, tenaga kerja rendah

APLIKASI:

  • Komputer pribadi
  • Mengganti catu daya, Adaptor, dan UPS
  • Produk komputer
  • DVD
  • Catu daya LED
  • TV LCD & Monitor Menampilkan Papan Daya
  • Produk Listrik Konsumen & Pengisi Daya Baterai, Printer

Catatan: Disesuaikan tersedia
