Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Saat ini berbagai: | 5-5000A | keluaran: | 0-5A |
|---|---|---|---|
| Akurasi: | 0.5、1.0、3.0 | Spesifikasi: | Split Core |
| Media isolasi: | Resin epoksi | Disesuaikan: | Ya |
| Cahaya Tinggi: | split core ct,sensor arus inti perpecahan |
||

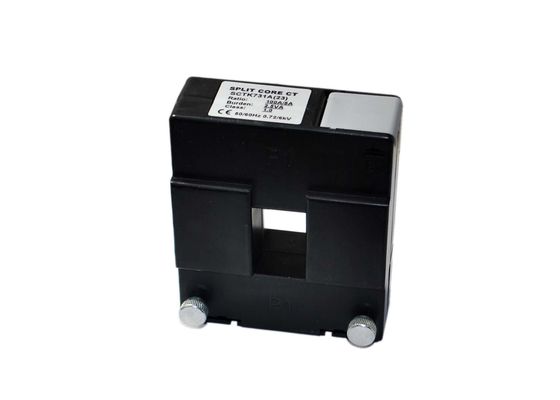

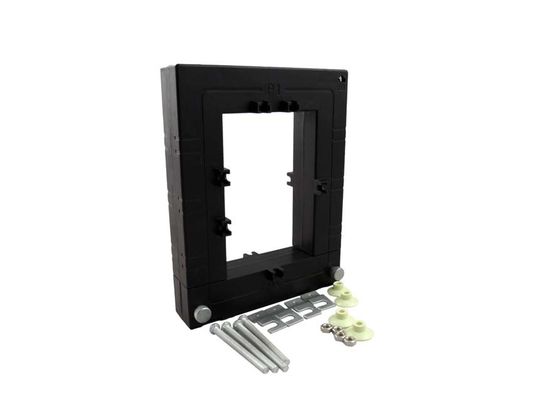

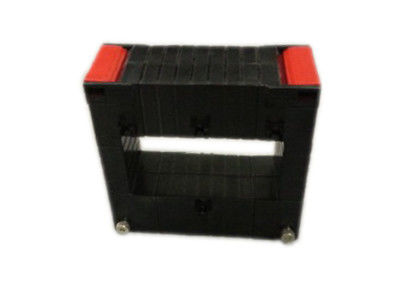

Seri SCTK731 Listrik Frekuensi Tinggi Split Core Steel Transformer Arus dengan input 5 hingga 5000A
Aplikasi
Transformator arus SCTK731 seri retro-fit (split-core) telah dirancang khusus untuk memfasilitasi pemasangannya dalam pekerjaan bersih yang baru atau yang sudah ada. Mereka dapat dipasang tanpa membuka sirkuit kabel atau bus-bar. Sebuah resistor presisi internal di gulungan sekunder CT memberikan keamanan yang rendah
output tegangan. Ini dapat menghemat waktu dan biaya pemasangan.
Pengukuran saat ini, pemantauan dan perlindungan untuk kabel dan peralatan listrik. Pengukuran arus dan daya untuk motor listrik, penerangan, kompresor udara, sistem pemanas dan ventilasi, peralatan pendingin udara dan sistem kontrol otomasi. Perangkat pemantauan daya, daya dan energi saat ini.
Fitur
Parameter kelistrikan
| Frekuensi | 50-400Hz |
| Input dinilai | 5A-5000A |
| Rentang pengukuran | 5% In-130% In |
| Nilai Output | 0-5A |
| Perbandingan | ≤ ± 0,5% |
| Sudut fase | ≤ ± 30 menit |
| Kekuatan dielektrik | 2.5KV / 1mA / 1 menit |
| Resistensi isolasi | DC500V / 100MΩmnt |
Parameter Mekanik
| Kasus | PC / UL94-V0 |
| Gelendong | PC |
| Inti | Baja silikon |
| Struktur internal | Epoksi |
| Konstruksi | Sekrup |
| Temp operasi | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |
| Koneksi Output | Terminal |
Jenis pemilihan
| P / N | Input dinilai (SEBUAH) | Keluaran (SEBUAH) | Ketepatan | Dimensi (mm) | |||||||||
| SEBUAH | B | C | D | E | F | G | H | saya | |||||
| SCTK731A (23) | 100-400A | 1A / 5A | 0,5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A / 5A | 0,5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A / 5A | 0,5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A / 5A | 0,5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A / 5A | 0,5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A / 5A | 0,5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A / 5A | 0,5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A / 5A | 0,5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Catatan: Spesifikasi produk dapat disesuaikan
