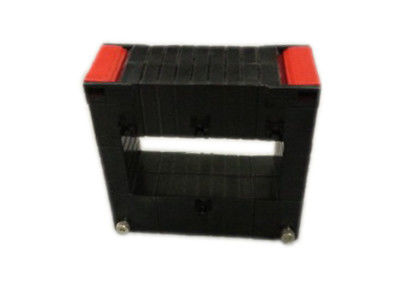

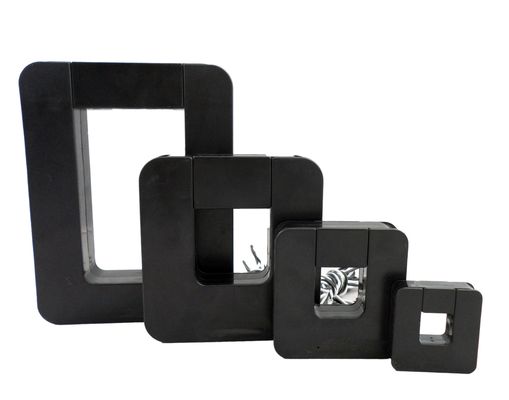

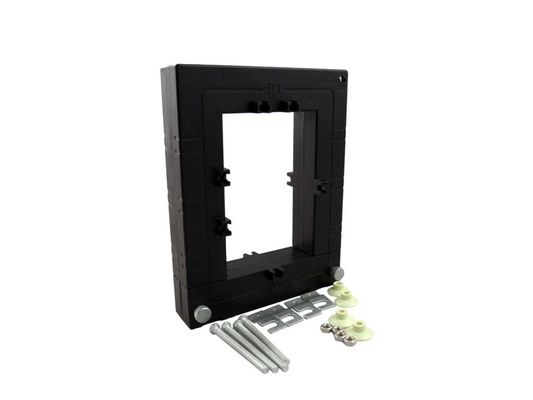

SCTK667A seri transformator arus retro-fit (split-core) telah dirancang khusus untuk memfasilitasi pemasangannya dalam karya bersih yang baru atau yang sudah ada. Mereka dapat dipasang tanpa membuka sirkuit kabel atau bus-bar. Sebuah resistor presisi internal di gulungan sekunder CT memberikan output tegangan aman rendah. Ini dapat menghemat waktu dan biaya pemasangan. Terutama digunakan di
Fitur:
Parameter kelistrikan
| Frekuensi | 50-400Hz |
| Input dinilai | 100A-1000A |
| Rentang pengukuran | 5% In-130% In |
| Nilai Output | 5A / 1A |
| Perbandingan | ≤ ± 0,5% |
| Sudut fase | ≤ ± 30 menit |
| Kekuatan dielektrik | 2.5KV / 1mA / 1 menit |
| Resistensi isolasi | DC500V / 100MΩmi |
Parameter Mekanik
| Kasus | PA / UL94-V0 |
| Gelendong | PA |
| Inti | Baja silikon |
| Struktur internal | Epoksi |
| Konstruksi | Dasi |
| Temp operasi | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |
| Koneksi Output | Terminal |
Jenis pemilihan
| Input output | Beban (VA) / Kelas | Input output | Beban (VA) / Kelas | ||||
| (SEBUAH) | 0,5 | 1.0 | 3.0 | (SEBUAH) | 0,5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3,75 | 100/1 | 1.5 | 2.5 | 3,75 |
| 150/5 | 1.5 | 2.5 | 3,75 | 150/1 | 1.5 | 2.5 | 3,75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3,75 | 5 | 400/1 | 2.5 | 3,75 | 5 |
| 500/5 | 2.5 | 3,75 | 5 | 500/1 | 2.5 | 3,75 | 5 |
| 600/5 | 2.5 | 3,75 | 5 | 600/1 | 2.5 | 3,75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
Catatan: Spesifikasi produk dapat disesuaikan
