Name: Self Locking Split Core Transformer 10mm - 32mm Lebar Jendela Bagian Dalam Ringan
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Seri SCTK660A
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Saat ini berbagai: 0,5 ~ 630A

keluaran: 0.333V (AC) atau 0-500mA

Kelas: 0.2、0.5、1.0

Kekuatan dielektrik: 5.0kv / 1mA / 1 menit

Jendela bagian dalam: 10mm hingga 32mm

Disesuaikan: Ya

Menyoroti:

tipe inti transformator arus perpecahan

inti sensor arus perpecahan

Informasi dasar

Tempat asal: Cina

Nama merek: Shinhom

Sertifikasi: RoHS

Nomor model: Seri SCTK660A

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Karton

Waktu pengiriman: 4 ~ 8 Minggu

Syarat-syarat pembayaran: T/T

Menyediakan kemampuan: 10000/Bulan

Galeri

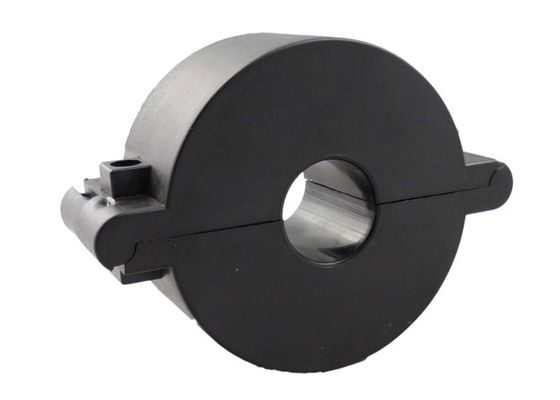

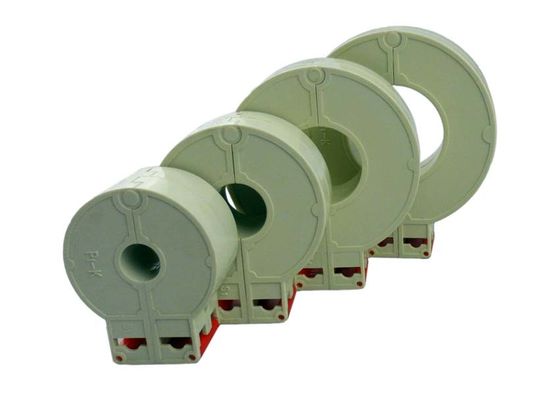

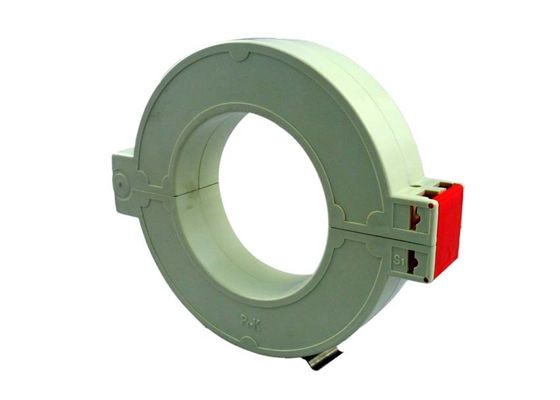

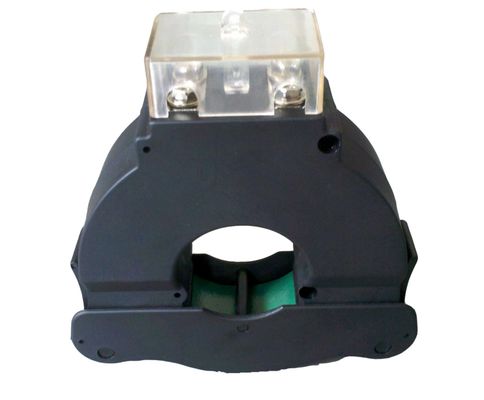

Self Locking Split Core Transformer 10mm - 32mm Lebar Jendela Bagian Dalam Ringan

Deskripsi Produk

Jenis 0,5-630A Split Core Current Transformers dengan Epoxy Encapsulated Housing sensor arus SCTK660A

Aplikasi

Pengukuran saat ini, pemantauan dan perlindungan untuk kabel listrik dan Peralatan. Pengukuran arus dan daya untuk motor listrik, pencahayaan, kompresor udara, sistem pemanas dan ventilasi, peralatan kondisi udara dan sistem kontrol otomasi. Perangkat arus, daya dan pemantau energi.

Fitur

Struktur penguncian sendiri, aman, mudah dipasang, jendela dalam lebar portabel, memungkinkan penjepitan kabel besar atau - bus bar berbagai ukuran Untuk mengakomodasi semua instalasi yang ada.
Sctk660a seri retro-fit (split-core) currenttransformer telah dirancang khusus untuk memfasilitasi instalasi mereka dalam karya bersih baru atau yang sudah ada. Mereka dapat diinstal tanpa membuka kabel atau bus-barcircuit. Resistor Presisi Internal di gulungan sekunder ct memberikan output tegangan Aman rendah. Ini dapat menghemat waktu dan biaya instalasi.

Parameter kelistrikan

Frekuensi	50-2.5KHz
Input dinilai	0,5A-630A
Rentang pengukuran	10% In-130% In
Nilai Output	0.333V (AC) atau 0-5A
Perbandingan	≤ ± 0,2 ％
Sudut fase	≤ ± 30 menit
Kekuatan dielektrik	5.0KV / 1mA / 1 menit
Resistensi isolasi	DC500V / 100MΩmnt

Parameter Mekanik

Kasus	ABS / UL94-V0
Gelendong	PBT
Inti	Permalloy
Struktur internal	Epoksi
Konstruksi	Dasi
Temp operasi	－25 ℃ ～＋ 75 ℃
Kelembaban Operasi	≤85%
Koneksi Output	Terminal atau UL1015 22AWG Kawat 1.5m

Jenis pemilihan

P / N	Input dinilai (SEBUAH)	Output (mA / V)	Ketepatan	Dimensi (mm)
				SEBUAH	B	C	D	E
SCTK660A-010	0,5-100A (1,5,10,30,50,100)	0-50mA 0.333V	0.2.0.5.1.0	50.0	40.0	22.5	10.0	24.0
SCTK660A-016	1-250A (10,50,75,100,200,250)	0-100mA / 1A 0.333V	0.2.0.5.1.0	61.0	50.0	22.5	16.0	24.0
SCTK660A-025	5-400A (10,50,100,200,250,400)	0-200mA / 1A / 5A 0.333V	0.2.0.5.1.0	74.0	62.0	22.5	25.0	24.0
SCTK660A-032	5-630A (10,50,100,200,250,630)	0-200mA / 1A / 5A 0.333V	0.2.0.5.1.0	81.5	70.0	22.5	32.0	24.0

Catatan: Spesifikasi produk dapat disesuaikan
