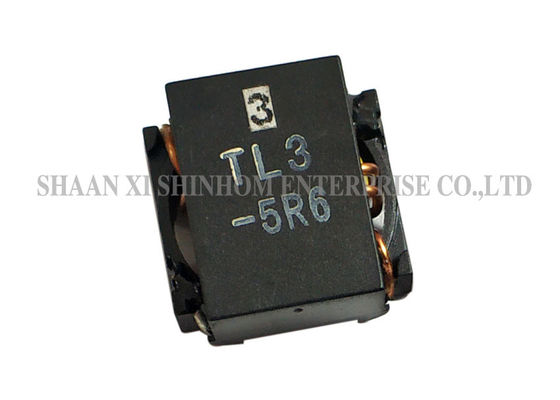

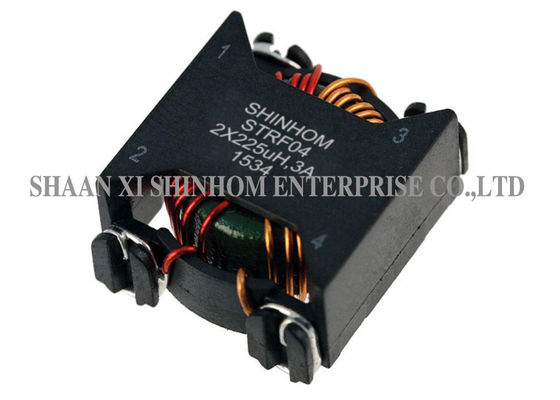

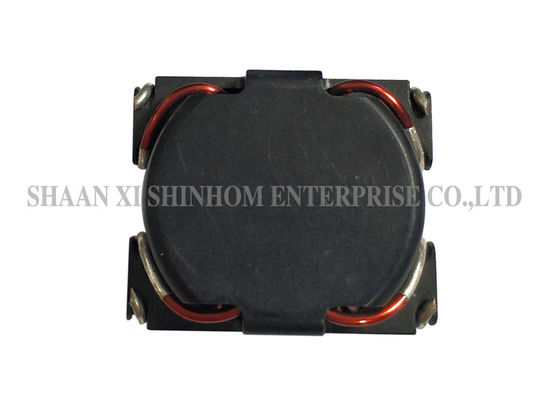

Frekuensi Tinggi Choke Bebas Timbal Jenis induktor mode umum SMD, filter Coil

FITUR:

• Induktansi L1, rentang L2: 225uH hingga 1470uH
• Kekuatan dielektrik RMS: 1.000V
• Sekarang: 2,8 hingga 3,3A
• Mode umum pulsa SMT tersedak
• Diuji pada 100KHZ, 0,1 VRMS
• Spesifikasi listrik pada 25 ° C
• IDC 2; berdasarkan suhu (pada = 30 ° C)
• Toleransi: ± 20%
• Kenaikan suhu: maksimum 45 ° C pada arus terukur
• Suhu penyimpanan: -25 hingga + 85 ° C
• Suhu pengoperasian: -20 hingga + 125 ° C
• SMD koil mode umum
• Permukaan gunung
• CMC tersedak kumparan
• Filter mode umum
• Induktor mode umum Toroidal
• Profil rendah dan ukuran kecil SMD
• Cocok untuk solder reflow
• Kumparan choke mode umum
• Kumparan tercekik profil kecil
• Kumparan tersedak toroid inti ferit
• Kumparan tersedak arus besar
• Kumparan tersedak resistansi rendah
• MPP / hi-fluks / sendust / RF karbonil / kumparan inti daya besi
• Untuk penekan EMI yang sangat baik
• Mode umum DCR rendah
• Mode umum frekuensi tinggi dan kerugian rendah
• Penyimpanan berenergi tinggi
• Tahan terhadap panas solder: 260 ° C, 10 detik
• Inti ferit CMC kumparan toroid toroid
• Ideal untuk penekan EMI yang sangat baik
• Dengan filter mode umum
• Dirancang untuk konverter DC / DC
• Berbagai ukuran induktor dan peringkat saat ini tersedia
• Packing tape pembawa digunakan untuk SMT
• Konstruksi terlindung secara magnetis
• Cocok untuk reflow solder SMT Craft.
• Produk bebas timah, sesuai RoHS.

APLIKASI UMUM:

• Peralatan Elektronik
• Konversi DC-DC (Mode Paraller)
• Isolasi / Kopling (Transformator)
• Filter Input (Mode Seri)
• Penindasan EMI / RFI
• Desktop, Laptop, DSC dan perangkat komputer
• Konverter DC / DC.
• layar LCD
• Peralatan Telekomunikasi
• Peralatan listrik / Produk digital / Pemindai .....

INFORMASI TEKNIS:

• IDC: Temp. naik 40 ℃ Max
• Tes lnduktansi: HP4284A 100KHz 0,1V
• RDC: QuadTech 1880 Milliohmmeter
• Metode solder: Fase Uap, Reflow Infra Merah
• Tahan terhadap panas solder: 260 ℃ selama 10 detik
• Resistansi pelarut: Sesuai dengan MIL-STD-202E
• Berat ------------------ 1,5 gram TYP
• Tape & Reel -------------- 700 / reel

Lebih banyak ukuran untuk dipilih
