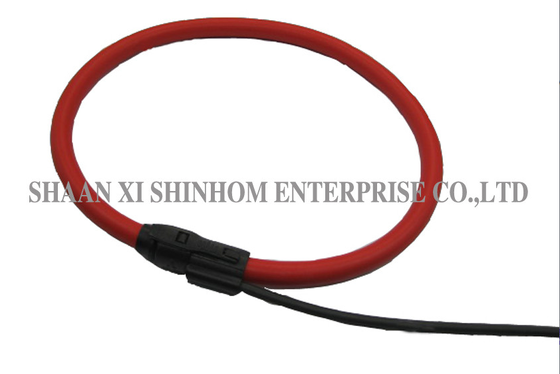

Flexible Rogowski Coil 100kA Wide Frequency Response untuk Pemantauan Kualitas Listrik dan Perlindungan Relay

100 buah
MOQ
Bisa dinegosiasikan
harga
Flexible Rogowski Coil 100kA Wide Frequency Response for Power Quality Monitoring and Relay Protection
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Struktur koil:: toroidal
Fase: lajang
Panjang koil: 214mm,375mm,535mm
Ukuran jendela: 50mm,100mm,150mm
Referensi nilai saat ini: 600A,1000A,3000A
Sertifikasi: RoHs CE RSO9001
Menyoroti:

Fleksibel Rogowski Coil 100kA

,

Rogowski Coil pemantauan kualitas daya

,

Transformer arus respon frekuensi luas
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: Seri ZRC
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Ini.split-core fleksibel Rogowski coil sensor arusadalah sensor arus AC yang dirancang untuk pemasangan permanen. Ini menggabungkan kumparan penginderaan Rogowski yang tipis, fleksibel, snap-on dengan kondisioner sinyal, memberikan pengukuran arus RMS yang akurat.Produk ini cocok untuk pengukuran arus dari tingkat ampere hingga ratusan kiloamper. Linearitas tinggi dan desain tanpa inti memberikan respons frekuensi yang luas, cocok untuk konten harmonik dan pengukuran sementara.Desain split-core yang fleksibel dapat dibungkus di sekitar konduktor besar atau berbentuk tidak teratur, sehingga cocok untuk instalasi terbatas ruang. Instalasi non-invasif tidak menarik daya dari sirkuit utama.dan sirkuit terbuka sekunder tidak menimbulkan bahaya.Ini banyak digunakan dalam pemantauan arus tinggi, pengukuran gelombang DC, pemantauan harmonik dan transien, pemantauan kualitas daya, meter energi elektronik, pemantauan daya, perlindungan relay,dan manajemen harmonis.

Fitur

  • Cocok untuk mengukur arus dari A hingga ratusan kA.
  • Linearitas tinggi.
  • Kurangnya inti magnet memberikan respons frekuensi yang luas untuk cocok untuk pengukuran konten harmonik dan transien.
  • Sangat berguna dengan ukuran besar atau konduktor berbentuk canggung atau di tempat dengan akses terbatas.
  • Tidak mengganggu, tidak ada daya yang diambil dari utama.
  • Tidak rusak karena beban berlebihan.
  • Tidak ada bahaya dari sirkuit sekunder terbuka.

Aplikasi

  • Pemantauan arus yang sangat tinggi
  • Pengukuran gelombang DC
  • Pemantauan harmonik dan transisi
  • Sistem pemantauan dan kontrol daya
  • Berlaku dalam meter watt-jam elektronik
  • Pemantauan kualitas listrik
  • Tungku listrik
  • Manajemen harmonis
  • Perlindungan Relay

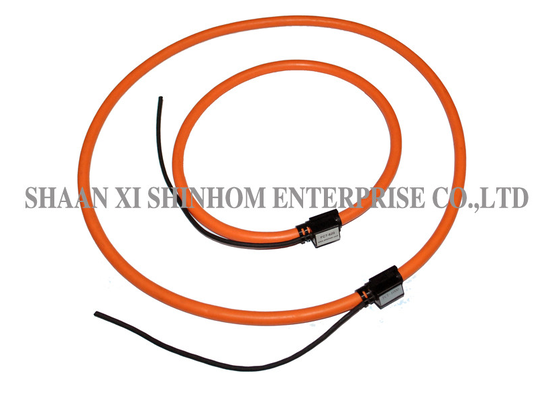

Flexible Rogowski Coil 100kA Wide Frequency Response untuk Pemantauan Kualitas Listrik dan Perlindungan Relay

Spesifikasi

Model ZRC-50 ZRC-100 ZRC-150
Panjang gulungan 214mm 375mm 535mm
Ukuran jendela 50 mm 100 mm 150 mm
Referensi arus nominal 600A 1000A 3000A
Berat badan Sekitar 100-120 g
Rasio Kalibrasi

100mV/kA@50Hz

85mV/kA@50Hz

50mV/kA@50Hz
Tidak dikalibrasi 105mV/kA@50Hz
Membaca dengan Tepat

Kalibrasi < 0,5% (posisi tengah,25°C)

Toleransi < 5% (posisi tengah, 25°C)
Arus maksimum yang dapat diukur 100kA
Resistensi Koil dari 100 sampai 250Ω
Bagian Koil 8 mm
Panjang timbal 2 meter
Suhu 200 ppm/C yang tidak dikalibrasi
Kalibrasi 400ppm/C
Kesalahan Posisi ± 1% maksimum
Outputon 0A ((zero drift) ≤ 0,1mV
Kesalahan fase ≤ 0,5°
Linearitas ± 0,2% dari pembacaan
Bandwidth 1Hz sampai 100kHz ((-3dB)
Suhu operasi -30°C sampai +80°C
Suhu penyimpanan -40°C sampai +90°C
Persyaratan lain, silakan hubungi kami untuk OEM.

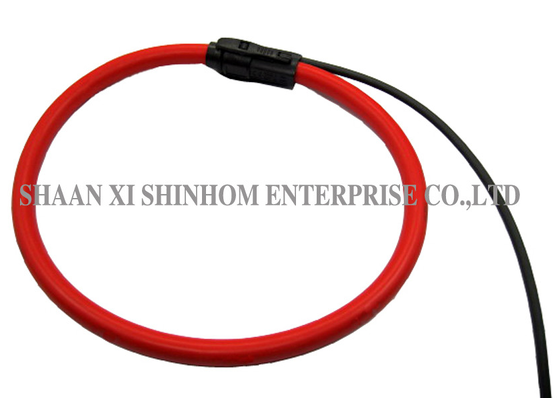

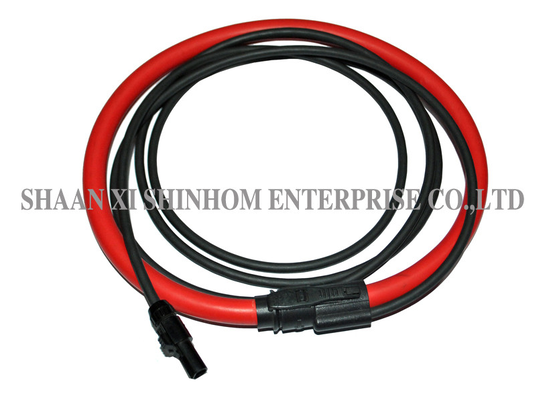

Flexible Rogowski Coil 100kA Wide Frequency Response untuk Pemantauan Kualitas Listrik dan Perlindungan Relay

Berikut adalah berbagai spesifikasi untuk Anda memilih dari.

FAQ

T: Apa perbedaan antara kumparan Rogowski dan trafo arus tradisional (CT)?

A:Sebuah kumparan Rogowski menggunakan struktur inti udara tanpa inti magnetik.Koil Rogowski juga tidak menimbulkan bahaya tegangan tinggi ketika sekunder terbukaCT tradisional memiliki inti besi dan menderita masalah jenuh pada arus rendah dan tinggi, dengan kisaran dinamis yang terbatas.Sirkuit terbuka sekunder dapat menghasilkan tegangan tinggi yang berbahaya.

T: Apa keuntungan dari kumparan Rogowski fleksibel dalam pengukuran arus tinggi?

A:Koil Rogowski yang fleksibel ringan dan lentur. Koil ini dapat dibungkus di sekitar konduktor besar atau berbentuk tidak teratur, sehingga cocok untuk instalasi terbatas ruang.Dibandingkan dengan CT kaku tradisional, desain fleksibel menawarkan pemasangan yang lebih mudah, terutama cocok untuk proyek retrofit dan aplikasi di mana daya tidak dapat dimatikan.

T: Apa dampak dari desain tanpa inti pada respon frekuensi?

A:Desain tanpa inti menghilangkan kejenuhan inti dan efek histeresis, memberikan respons frekuensi luas dari frekuensi garis ke frekuensi tinggi.Hal ini terutama cocok untuk mengukur isi harmonik dan sinyal cepat transient, menjadikannya pilihan ideal untuk pemantauan kualitas daya.

T: Apa keamanan kumparan Rogowski terhadap overload dan sirkuit terbuka?

A:Koil Rogowski memiliki struktur inti udara tanpa masalah jenuh inti. overload arus tinggi jangka pendek tidak akan merusak perangkat. output sekunder adalah sinyal tegangan rendah,Jadi sirkuit terbuka tidak menimbulkan bahaya tegangan tinggi, memastikan operasi yang aman dan andal.
