CT ACST Seri Mini Frekuensi Tinggi untuk Pengukuran Energi dan Pemantauan Daya

perundingan
MOQ
Bisa dinegosiasikan
harga

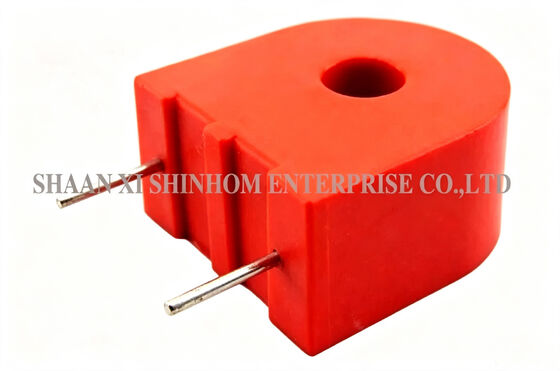

Miniature High-Frequency CT ACST Series for Energy Metering and Power Monitoring
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Ternyata: 1:50, 1:100, 1:200 dan 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
Rentang Frekuensi: 1kHz hingga 1MHz
Hi-Pot: 4000V,1mA,60S
Lubang dalam: 4.5mm
Kisaran Suhu: -25 ℃ hingga +85 ℃
Suhu Penyimpanan: -40℃ Hingga +105℃
Menyoroti:

CT Frekuensi Tinggi Mini untuk pengukuran energi

,

Transformator sensor arus Seri ACST

,

CT Frekuensi Tinggi untuk pemantauan daya
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri ACST
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Seri ACST PCB Mount Miniatur Transformator Arus Kekebalan DC kecil, CT, Produsen transformator arus

Ituseri ACSTminiatur transformator arus frekuensi tinggi yang dipasang di PCB dirancang untuk aplikasi penginderaan arus frekuensi tinggi, pengukuran energi, dan pemantauan daya. Arus terukur hingga 50A. Tersedia empat opsi rasio putaran standar: 1:50, 1:100, 1:200, dan 1:300 (versi CT ketukan tengah juga tersedia). Rentang frekuensi pengoperasian adalah 1kHz hingga 1MHz. Produk ini menggunakan inti toroidal dan desain profil rendah. Itu dipasang langsung pada PCB. Rumahnya terbuat dari bahan tahan api PBT 94V0 dengan isian epoksi, memastikan struktur yang stabil dan andal. Fitur kekebalan DC memastikan akurasi dalam aplikasi penginderaan arus yang mengandung komponen DC. Resistansi isolasi: ≥100MΩ (500V DC). Uji tegangan tahan: 4000V/1mA/60 detik. Ini banyak digunakan dalam konverter AC/DC dan DC-DC, meteran energi, pemancar daya, sirkuit kontrol arus frekuensi tinggi, dan pengujian arus pulsa.

FITUR

  • Kisaran saat ini: maksimum hingga 50A
  • Rasio putaran: 1:50, 1:100, 1:200 dan 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
  • Rentang frekuensi kerja: 1kHz hingga 1MHz
  • Resistansi isolasi: 500V DC >100MΩ
  • Hi-Pot : 4000V 1mA 60S
  • Kisaran suhu: -25℃ hingga +85℃
  • Suhu Penyimpanan: -40℃ hingga +105℃
  • Ketahanan terhadap panas penyolderan: 260 ℃ selama 10 detik
  • Profil rendah, langsung ke PCB.
  • PBT 94V0 Case resin epoksi tahan terbakar, stabil.
  • Trafo arus frekuensi tinggi Toroid
  • Aplikasi: rangkaian kontrol arus frekuensi tinggi dan uji arus pulsa, konverter AC/DC, DC-DC
  • Menandai: Nomor bagian dan kode tanggal

APLIKASI

  • Meteran energi AC Transduser daya RTU
  • Transformator arus proteksi
  • Meteran kilowatt jam AC
  • Sistem pemantauan elektronik

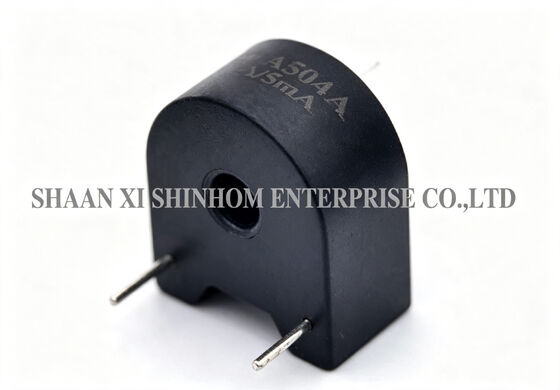

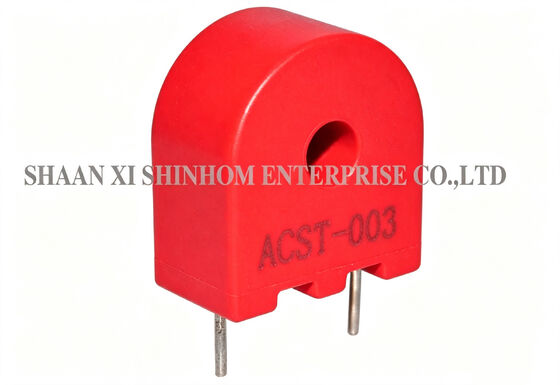

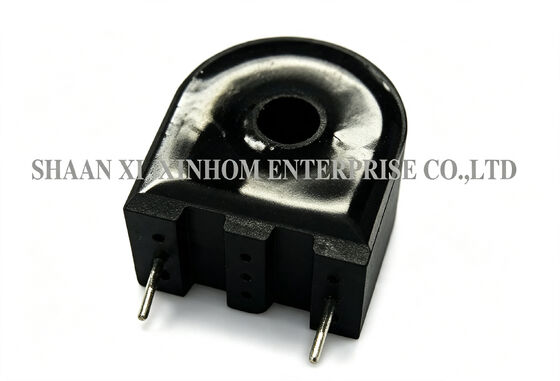

 CT ACST Seri Mini Frekuensi Tinggi untuk Pengukuran Energi dan Pemantauan Daya CT ACST Seri Mini Frekuensi Tinggi untuk Pengukuran Energi dan Pemantauan Daya

Catatan: Spesifikasi produk dapat disesuaikan.

Pertanyaan Umum

T: Opsi rasio putaran apa yang tersedia untuk seri ACST? Apa perbedaan antara model dengan akhiran CT?

A:Ituseri ACSTmenawarkan empat opsi rasio putaran standar:1:50,1:100,1:200, Dan1:300. Model denganakhiran CT(misal, 1:50CT) menunjukkan bahwa belitan sekunder mempunyai akeran tengah. Ini cocok untuk penggerak dorong-tarik atau sirkuit akuisisi sinyal diferensial yang memerlukan ketukan tengah. Model tanpa akhiran CT adalah output sekunder dua kabel standar.

T: Apa pentingnya fitur kekebalan DC?

A:ItuDC kebalfitur berarti trafo arus menjaga akurasi saat mengukur arus AC dengan komponen bias DC. Ini mencegah saturasi inti yang disebabkan oleh komponen DC. Fitur ini sangat penting dalam konverter AC/DC, pemantauan arus pengisian/pengosongan baterai, dan pengujian arus pulsa dengan bias DC.
