Rumah /Produk/Transformer Sense saat ini/Transformator Arus Frekuensi Tinggi SMD Seri CT02 Hingga 18A Jejak Terkecil untuk Konverter AC-DC dan DC-DC

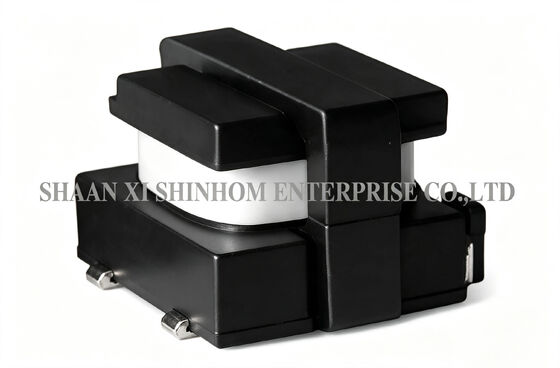

Transformator Arus Frekuensi Tinggi SMD Seri CT02 Hingga 18A Jejak Terkecil untuk Konverter AC-DC dan DC-DC

perundingan
MOQ
Bisa dinegosiasikan
harga
SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Ternyata: 1:50,1:100,1:150,1:200,1:250
Rentang Saat Ini: Hingga 18A
Karakteristik frekuensi: Frekuensi Tinggi
Instalasi: SMD
Ukuran: 6.4*6.0*4.6mm
Disesuaikan: Disesuaikan
Menyoroti:

Transformator arus SMD seri CT02

,

transformator arus frekuensi tinggi hingga 18A

,

transformator penginderaan arus untuk konverter AC-DC
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri CT02
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk
Transformator Arus Frekuensi Tinggi Tipe Surface Mount Device Seri CT02 dengan Arus Hingga 18A

Seri CT02 transformator arus frekuensi tinggi SMD memiliki desain paket minimum. Arus terukur hingga 18A. Rentang frekuensi adalah 1kHz hingga 1MHz. Tersedia lima pilihan rasio belitan standar: 1:50, 1:100, 1:150, 1:200, dan 1:300, cocok untuk berbagai persyaratan akurasi deteksi. Uji tegangan tahan: 1500VAC, memastikan isolasi tegangan tinggi ke tegangan rendah yang aman. Mematuhi standar tahan api UL94V-0. Spesifikasi kelistrikan didasarkan pada pengujian pada suhu ambien 25°C. Arus terukur didefinisikan sebagai nilai arus di mana arus primer ditambah arus pantulan sekunder (pembagi rasio belitan) menyebabkan kenaikan suhu 40°C. Produk ini banyak digunakan dalam konverter AC-DC/DC-DC, konverter POL point-of-load, sirkuit kontrol arus frekuensi tinggi, dan aplikasi pengujian arus pulsa.

FITUR:
  • Jejak Kaki Terkecil
  • Diuji Hi-Pot pada 1500VAC
  • Rentang frekuensi kerja: 1kHz hingga 1MHz
  • Rentang arus: hingga maksimum 18A
  • Rasio belitan: 1:50. 1:100. 1:150, 1:200 dan 1:300
APLIKASI:
  • Konverter AC/DC
  • Konverter DC/DC
  • Konverter POL
  • Sirkuit kontrol arus frekuensi tinggi dan uji arus pulsa
INFORMASI TEKNIS:
  • Diuji pada 10kHz, 0.1Vrms.
  • Spesifikasi kelistrikan pada 25°C
  • Rentang operasi: -40 °C hingga +130 °C. Ini adalah kombinasi suhu ambien ditambah kenaikan suhu.
  • Memenuhi UL 94V-0.
  • Arus DC melalui primer, ditambah arus DC belitan sekunder yang dibagi rasio belitan, untuk menyebabkan kenaikan suhu 40°C pada suhu ambien 25°C.
  • Semua produk mematuhi RoHS

Transformator Arus Frekuensi Tinggi SMD Seri CT02 Hingga 18A Jejak Terkecil untuk Konverter AC-DC dan DC-DC

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa keuntungan dari ukuran paket minimum seri CT02?

J: Desain paket minimum membuat seri CT02 sangat cocok untuk desain daya ringkas yang terbatas ruang, seperti konverter POL (point-of-load), modul daya perangkat portabel, dan tata letak PCB berdensitas tinggi. Ini memungkinkan penginderaan arus yang akurat dan kontrol umpan balik dalam ruang terbatas.

T: Bagaimana arus terukur 18A didefinisikan?

J: Arus terukur didefinisikan sebagai nilai arus di mana arus primer ditambah arus pantulan sekunder (pembagi rasio belitan) bersama-sama menyebabkan kenaikan suhu 40°C, diuji pada suhu ambien 25°C. Dalam aplikasi aktual, pastikan total arus tidak melebihi nilai terukur, dan pastikan suhu komponen (suhu ambien + kenaikan suhu) tidak melebihi 130°C.
