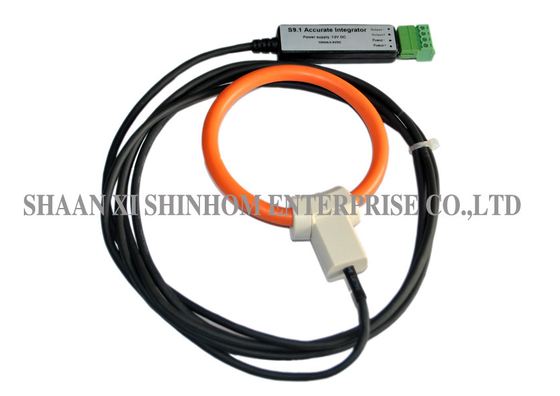

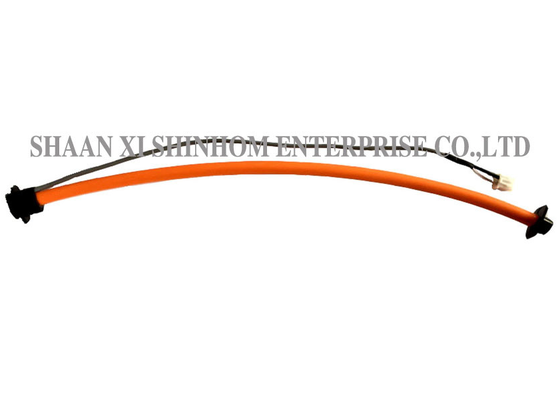

Kumparan Rogowski Akurasi Tinggi Akurasi <1% untuk Pengukuran Daya dan Sistem Pengukuran Terdistribusi

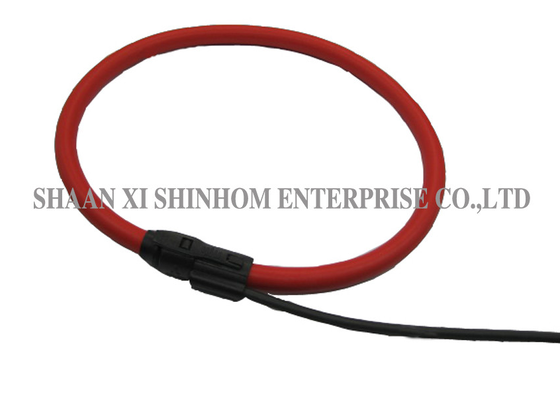

Sensor arus koil Rogowski fleksibel ini dirancang untuk aplikasi pemantauan arus tinggi dan pengukuran daya. Sensor ini menggunakan teknologi koil inti udara canggih dan struktur jepret fleksibel, yang dapat beradaptasi dengan konduktor primer berbagai ukuran.Produk ini menawarkan sensitivitas tinggi, proteksi relai, dan pemantauan arus tegangan tinggi, dengan kekebalan yang kuat terhadap gangguan medan magnet eksternal. Sensor ini dapat beroperasi secara stabil dalam jangka panjang di lingkungan kerja yang keras (suhu, kelembaban, EMI).Sensor ini banyak digunakan dalam pengukuran daya, proteksi relai, proteksi relai, proteksi relai, dan pemantauan arus tegangan tinggi. Sensor ini merupakan pilihan ideal untuk pengukuran arus tinggi dan analisis kualitas daya.Fitur

Mampu mengakomodasi berbagai ukuran konduktor primer.

• Ditandai dengan sensitivitas, akurasi, linearitas tinggi, pergeseran fasa minimum.
• Cocok untuk lingkungan operasi yang keras (suhu, kelembaban, EMI).
• Rentang Arus: 100A hingga 100kA
• Akurasi:
• < 1%Pergeseran Fasa:
• < 1 derajat pada 50/60Hz (Linearitas: ±0,2% dari 10% hingga 100% arus primer terukur
• Sensitivitas Posisi Konduktor Primer: ± 2% maksimum
• Pengaruh Medan Eksternal: ± 1,5% maksimum
• Tegangan Kerja Koil: 1000VRMS atau 1000VDC
• Ketahanan Lonjakan Dielektrik Koil: 5kVRMS selama 1 menit
• Suhu Operasi: -20℃ hingga +60℃
• Kabel: Kabel berpelindung, atau sesuai kebutuhan pelanggan
• Aplikasi

Pengukur daya

• Pemantauan kondisi
• Sistem pengukuran terdistribusi
• Tungku listrik
• Proteksi relai
• Pemantauan arus pentanahan
• Pemantauan arus tegangan tinggi
• Spesifikasi

Arus terukur (rms)

FAQ

T: Berapa akurasi dan linearitas koil Rogowski?

J:

Sensitivitas posisi konduktor adalah <1% dan linearitas ±0,2% (dalam 10%-100% rentang arus terukur), memastikan pengukuran arus presisi tinggi di seluruh rentang, cocok untuk aplikasi pengukuran energi dan pemantauan presisi.T: Berapa pergeseran fasa produk ini?

J:

Sensitivitas posisi konduktor adalah <1° (biasanya <0,5°). Pergeseran fasa yang rendah memastikan pengukuran daya yang akurat, cocok untuk analisis kualitas daya dan pengukuran daya.T: Apakah produk ini sensitif terhadap posisi konduktor dan medan magnet eksternal?

J:

Sensitivitas posisi konduktor adalah ±2% Maks, dan pengaruh medan magnet eksternal adalah ±1,5% Maks. Ini menunjukkan koil Rogowski memiliki kekebalan yang baik terhadap perubahan posisi konduktor dan gangguan medan magnet eksternal, memastikan pengukuran yang stabil dan andal.
