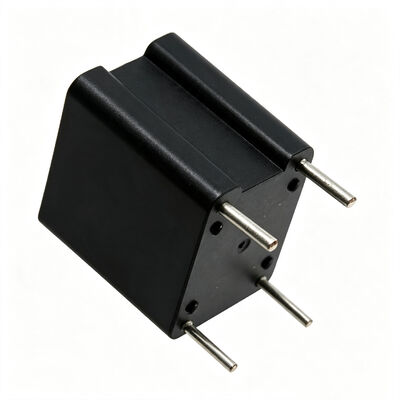

Transformator arus yang dipasang pada PCB presisi tinggi ACST-2 Series Sampai 15A untuk Sensing arus SMPS

ACST-2 Series PCB Mount Transformator Arus Presisi Tinggi dengan Tersedia Rentang Arus Maksimum Hingga 15A

Ituseri ACST-2transformator arus pemasangan PCB presisi tinggi dirancang untuk mengalihkan aplikasi penginderaan arus catu daya. Arus pengenal hingga 15A, dengan rentang frekuensi 10kHz hingga 200kHz. Tersedia empat opsi rasio putaran standar: 1:50, 1:100, 1:200, dan 1:300, dengan putaran sekunder yang sesuai yaitu 50, 100, 200, dan 300 putaran. Produk ini menggunakan belitan primer 1 putaran dan sistem insulasi 130°C. Tegangan isolasi adalah 3750Vrms, memenuhi persyaratan isolasi IEC950. Ini mendukung mode operasi unipolar dan bipolar. Ini banyak digunakan dalam pengalihan pengambilan sampel arus catu daya, perlindungan arus lebih, dan aplikasi kontrol umpan balik.

FITUR

• Memenuhi persyaratan isolasi IEC950
• Tegangan tembus primer ke sekunder 3750Vrms
• Rentang frekuensi 10kHz hingga 200kHz
• Kisaran saat ini: maksimum hingga 15A
• Rasio putaran: 1:50, 1:100, 1:200, 1:300 tersedia
• Suhu pengoperasian: -40 hingga 85°C

Aplikasi

• Mengalihkan penginderaan arus catu daya

• Sirkuit proteksi arus lebih

• Kontrol umpan balik saat ini

• Konverter daya frekuensi tinggi

• Catu daya switching unipolar

• Catu daya switching bipolar

• Konverter DC-DC

• Pemantauan pulsa saat ini

INFORMASI TEKNIS

• Transformator indera arus ini memiliki belitan primer 1 putaran, putaran sekunder (Ns) seperti yang ditunjukkan pada tabel, dan sistem insulasi 130℃.
• Nilai referensinya adalah untuk operasi unipolar, 50kHz, faktor tugas 40%, dan perkiraan kenaikan suhu 55℃.
• Arus indera puncak (IPK) maksimum yang dapat digunakan bergantung pada kenaikan suhu atau saturasi inti, yang harus dievaluasi untuk kondisi pengoperasian.
• Current Sense Transformers ini direkomendasikan untuk aplikasi catu daya mode sakelar, unipolar atau bipolar, yang beroperasi pada frekuensi dari 10kHz hingga 200kHz.
• Faktor skala (KVI) sebanding dengan resistor pengakhiran (RT) dan sama dengan 1 volt/amp ketika RT=NS.
• Induktansi sekunder (Ls) diukur pada 15kHz dan 0,5V untuk ACST-2050,1V untuk ACST-2100, 2V untuk ACST-2200 dan 3V untuk ACST-2300.

Catatan: Spesifikasi produk dapat disesuaikan

Pertanyaan Umum

T: Bagaimana cara menghitung faktor skala untuk seri ACST-2?

A: Faktor skala KVI sebanding dengan resistor terminasi RT. Rumusnya adalah KVI = 1V/A × (RT / Ns) , dimana Ns adalah banyaknya lilitan sekunder. Jika RT = Ns (dalam Ω), KVI = 1V/A, artinya arus primer 1A menghasilkan tegangan keluaran sekunder sebesar 1V. Misalnya, untuk ACST-2050 (Ns=50), dengan resistor terminasi 50Ω, arus primer 1A menghasilkan keluaran sekunder 1V.

T: Bagaimana cara memilih rasio belokan yang tepat?

A: Pemilihan rasio putaran bergantung pada rentang arus primer dan tegangan pengambilan sampel sekunder yang diperlukan. Rasio putaran yang lebih rendah (misalnya 1:50) memiliki putaran sekunder yang lebih sedikit, arus keluaran yang lebih tinggi, dan cocok untuk penginderaan arus yang lebih besar. Rasio putaran yang lebih tinggi (misalnya 1:300) memiliki putaran sekunder yang lebih banyak, arus keluaran yang lebih rendah, dan cocok untuk arus yang lebih kecil atau aplikasi yang memerlukan tegangan keluaran yang lebih tinggi. Kami merekomendasikan memilih berdasarkan arus primer puncak dan nilai resistor terminasi.

T: Apa perbedaan antara mode operasi unipolar dan bipolar?

J: Dalam mode unipolar, arus primer selalu mengalir dalam arah yang sama (positif atau negatif), yang biasa ditemukan pada topologi seperti konverter flyback. Dalam mode bipolar, arus primer bergantian antara positif dan negatif, biasanya ditemukan pada topologi seperti konverter push-pull dan full-bridge. Seri ACST-2 mendukung kedua mode tersebut. Data kinerja referensi disediakan pada 50kHz dengan siklus kerja 40%.
