Transformator Sensor Arus SMD Seri ACSTE12 Hingga 35A untuk Konverter DC-DC dan AC-DC

perundingan
MOQ
Bisa dinegosiasikan
harga

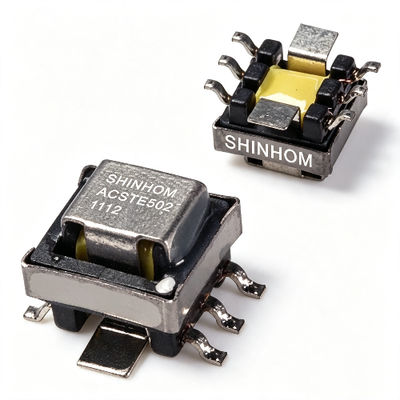

SMD Current Sensor Transformer ACSTE12 Series Up to 35A for DC-DC and AC-DC Converters
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Turn Rasio: 1:50,1:100,1:200
Rentang Frekuensi: 50KHz hingga 500KHz
Masukan Saat Ini: 0-35A
Instalasi: SMD
Kisaran Suhu: -40℃ hingga +125℃
Suhu Penyimpanan: -40℃ hingga +125℃
Menyoroti:

Transformer sensor arus SMD 35A

,

ACSTE12 transformer sensing arus

,

Transformer arus untuk konverter DC-DC
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri ACSTE12
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Transformer sensor arus SMD seri ACSTE12

PeraturanSeri ACSTE12Transformer sensor arus SMD dirancang untuk deteksi arus dalam aplikasi konverter DC-DC dan AC-DC.Produk ini menggunakan paket SMD profil rendah (tinggi 10mm), ukuran pad 19,9mm × 15,0mm), kompatibel dengan pemasangan otomatis dan proses pengelasan reflow.2, EE5, EE8.3, EF12.6) dengan berbagai pilihan rasio putaran, menawarkan pilihan yang fleksibel.

Fitur

  • Tinggi: 10mm Max
  • Jejak: 19,9mm X 15,0mm Max
  • Rentang frekuensi: 1KHz sampai 500KHz
  • Rating arus: hingga 35A
  • Transformator arus SMD profil rendah
  • Pilihan penuh rasio belokan
  • EE4.2 EE5 EE8.3 EF12.6 tersedia
  • Cocok untuk aplikasi pick and place
  • Tahan arus solder kembali

Aplikasi

  1. AC energi Meter Power transducer RTU
  2. Transformator arus perlindungan
  3. AC kilowatt jam meter
  4. Sistem pemantauan elektronik
  5. Konverter DC/DC
  6. Konverter AC/DC

INFORMASI TEKNIS

  1. Resistensi isolasi: 500V DC > 100MΩ
  2. Hi-Pot: 1500V 1mA 60S
  3. Kisaran suhu: -40°C sampai +125°C
  4. Suhu penyimpanan: -40°C sampai +125°C
  5. Ketahanan terhadap panas pengelasan:260°C selama 10 detik
  6. Penandaan: Nomor bagian dan kode tanggal

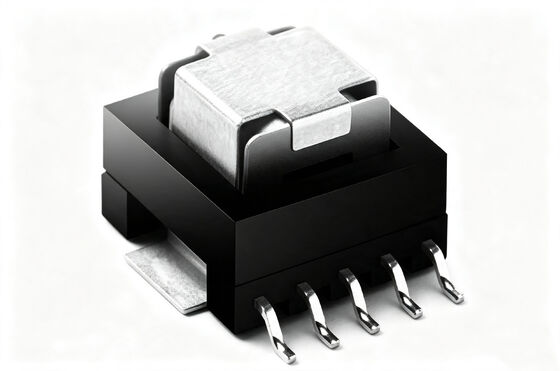

Transformator Sensor Arus SMD Seri ACSTE12 Hingga 35A untuk Konverter DC-DC dan AC-DC

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa ukuran inti yang tersedia untuk seri ACSTE12?

A:PeraturanSeri ACSTE12menawarkan empat ukuran inti:EE4.2,EE5,EE8.3, danEF12.6. Ukuran inti yang berbeda sesuai dengan kombinasi kinerja dan biaya yang berbeda. Pilihan dapat didasarkan pada akurasi sensor saat ini, ruang pemasangan, dan persyaratan biaya.

T: Apa kisaran arus dan frekuensi maksimum dari produk ini?

A:Kapasitas arus tinggi 35A cocok untuk konverter DC-DC bertenaga menengah hingga tinggi.Respon frekuensi tinggi 500 kHz cocok untuk pasokan listrik switching frekuensi tinggi generasi berikutnya dan aplikasi perangkat GaN / SiC.

T: Apakah produk ini cocok untuk produksi otomatis?

A:Ya.Seri ACSTE12menggunakan paket SMD standar, yang kompatibel dengan proses pemotong dan pemasangan otomatis dan proses pemasangan aliran kembali.Desain profil rendah (tinggi hanya 10mm) memastikan kinerja yang stabil dan dapat diandalkan pada jalur produksi otomatis. Pita dan kemasan gulungan dapat disesuaikan atas permintaan.
