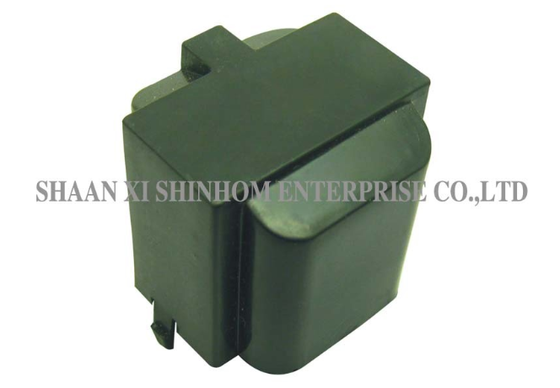

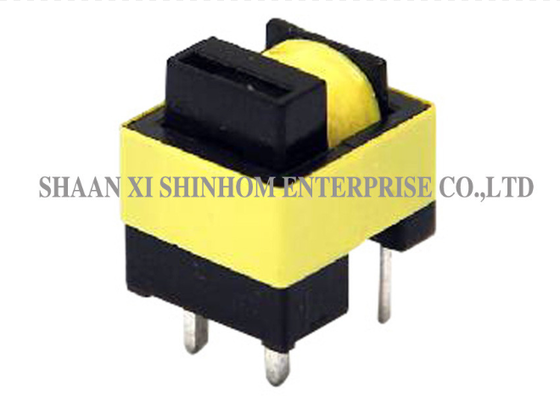

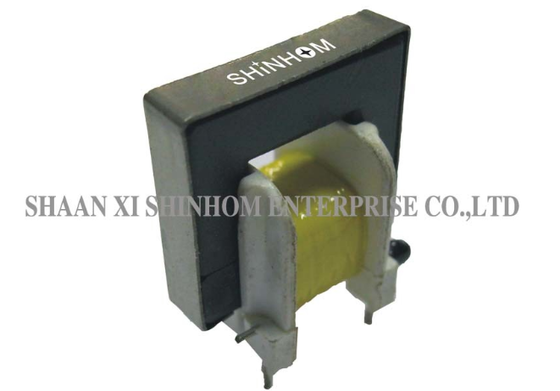

Transformator arus frekuensi tinggi SMD Seri ACST014-016 Profil rendah untuk Konverter DC-DC dan Perangkat IP/OP

Seri ACST014-016 transformator arus frekuensi tinggi dirancang untuk aplikasi penyaringan perataan output catu daya switching, penekanan EMI/RFI, dan konversi DC-DC. Arus terukur hingga 10A. Tersedia empat pilihan rasio lilitan: 1:1000, 1:2000, 1:2500, dan 1:3000, cocok untuk berbagai persyaratan akurasi pengambilan sampel. Produk ini menggunakan inti toroidal dan desain profil rendah. Dipasang langsung pada PCB. Casing terbuat dari bahan tahan api PBT 94V0 dengan pengisian epoksi, memastikan struktur yang stabil dan andal. Resistansi isolasi: ≥100MΩ (500V DC). Uji tegangan tahan: 4000V/1mA/60 detik, menawarkan keamanan tinggi. Banyak digunakan dalam penyaringan perataan output catu daya switching, penekanan lonjakan dan riak, penyaringan EMI/RFI, dan konversi DC-DC.

1.  Profil rendah, langsung ke PCB.
2.  Casing PBT 94V0 resin epoksi tahan bakar, stabil.
3.  Transformator arus frekuensi tinggi toroid
4.  Rentang arus: hingga 10A maksimum
5.  Rasio lilitan: 1:1000, 1:2000, 1:2500, 1:3000

1.  Output catu daya switching dan sirkuit perataan
2.  Digunakan sebagai kumparan penjerat untuk SMP frekuensi tinggi
3.  Penanggulangan terhadap lonjakan riak
4.  Filter EMI/RFI
5.  Konverter DC/DC
6.  Perangkat IP dan OP

1.  Rentang Frekuensi Kerja: 20Hz~500Hz
2.  Resistansi isolasi: 500V DC >100MΩ
3.  Hi-Pot : 4000V 1mA 60S
4.  Rentang suhu: -25°C hingga +85°C
5.  Suhu Penyimpanan: -40°C hingga +105°C
6.  Ketahanan terhadap panas solder: 260°C selama 10 detik
7.  Penandaan: Nomor suku cadang dan kode tanggal

Catatan: Spesifikasi produk dapat disesuaikan.

T: Pilihan rasio lilitan apa saja yang tersedia? Bagaimana cara memilih?

J: Seri ACST014-016 menawarkan empat pilihan rasio lilitan: 1:1000, 1:2000, 1:2500, dan 1:3000. Rasio lilitan yang lebih tinggi berarti arus output sekunder yang lebih rendah, cocok untuk mengukur arus yang lebih kecil atau untuk digunakan dengan sirkuit pengambilan sampel sensitivitas tinggi. Pemilihan harus didasarkan pada rentang arus yang diukur dan sensitivitas sirkuit pengambilan sampel hilir. Kami menyarankan untuk menghubungi dukungan teknis untuk rekomendasi.

T: Apa keuntungan dari casing PBT 94V0?

J: PBT menawarkan isolasi listrik dan kekuatan mekanik yang sangat baik. Peringkat tahan api 94V0 memastikan material tidak mudah terbakar dalam kondisi pemanasan abnormal. Dikombinasikan dengan pengisian epoksi, struktur produk stabil, tahan panas, dan tahan lembab, cocok untuk lingkungan catu daya yang menuntut.
