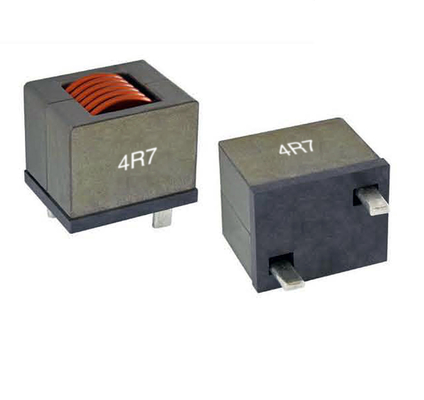

Inti Paduan Besi Celupkan Induktor Daya Arus Tinggi 80A Untuk Inverter

Induktor Melalui Lubang Arus Tinggi, Inti Paduan Besi Bubuk Dip Induktor Daya Arus Tinggi

APLIKASI:

• Aplikasi arus tinggi dan suhu tinggi
• Konverter DC/DC
• Motor arus tinggi dan penekan kebisingan switching
• Inverter

FITUR:

• Operasi suhu tinggi, hingga 180 terus menerus tanpa penuaan
• DCR rendah untuk meminimalkan kerugian dan mengurangi kenaikan suhu
• Teknologi inti paduan besi bubuk memberikan induktansi dan saturasi yang stabil pada suhu operasi dengan kerugian inti yang memuaskan
• Saturasi lunak memberikan penurunan induktansi yang dapat diprediksi dengan meningkatnya arus DC terlepas dari suhu
• Terminal standar dilucuti dan diberi timah untuk pemasangan melalui lubang tetapi konfigurasi terminal lainnya seperti tembaga telanjang, SMD, dan pin press fit tersedia berdasarkan permintaan
• Opsi khusus tersedia

Catatan:

• Semua data uji direferensikan ke 25℃ ambient
• Kisaran suhu operasi -40 hingga +180
• Suhu bagian (ambien + kenaikan suhu) tidak boleh melebihi 180℃ Cunder kondisi operasi kasus terburuk.Desain sirkuit, penempatan komponen, ukuran dan ketebalan jejak PWB, aliran udara, dan ketentuan pendinginan lainnya semuanya memengaruhi suhu komponen.Suhu bagian harus diverifikasi di aplikasi akhir
• Tegangan isolasi, kumparan ke inti: 350 VDC, 60 detik, maks 5 mA.
• Arus Nilai Panas (Irms) akan menyebabkan kenaikan suhu koil kira-kira, T=40℃ tanpa kehilangan inti.
• Arus Saturasi (Isat) akan menyebabkan L0 turun sekitar 30%

Catatan: Spesifikasi produk dapat disesuaikan.
